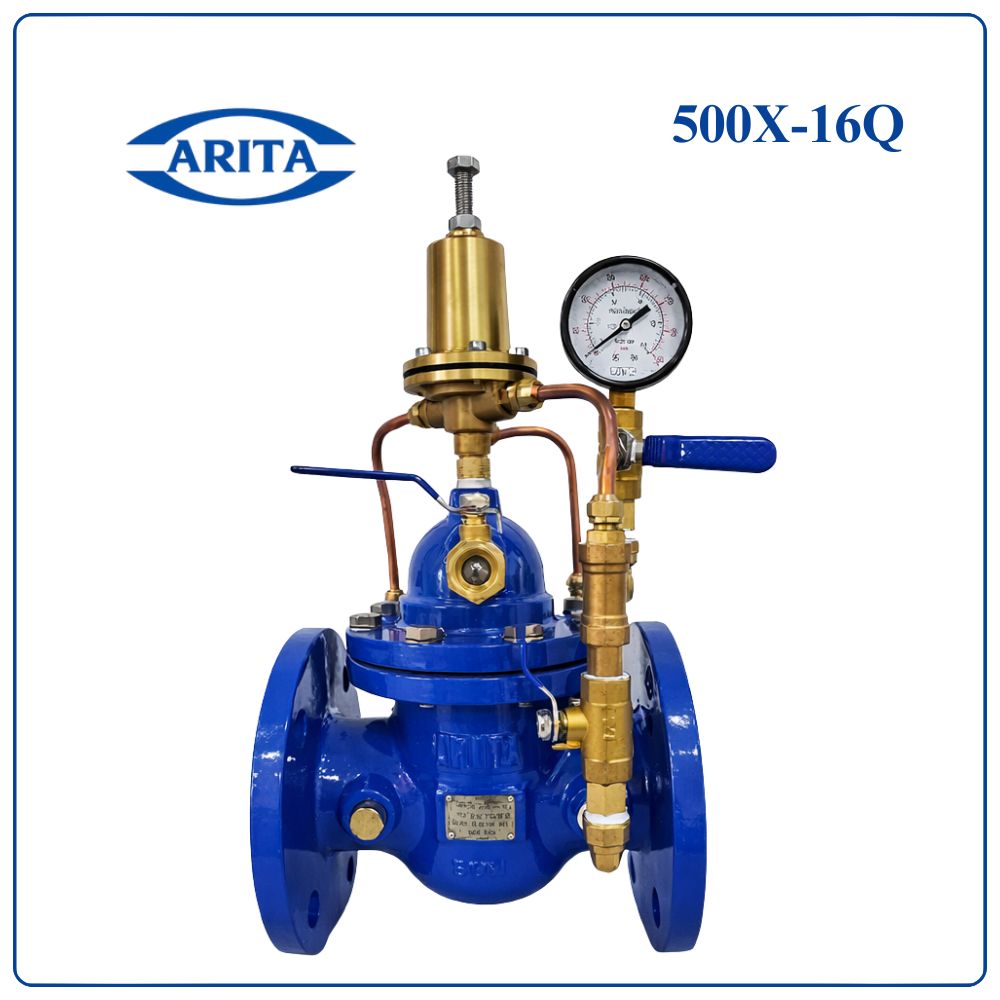

Van xả áp an toàn Arita 500X-16Q

Van xả áp Arita 500X-16Q là gì?

Van xả áp Arita 500X-16Q là dòng van điều khiển thủy lực chuyên dùng để xả áp và duy trì áp suất ổn định trong hệ thống đường ống. Van hoạt động hoàn toàn tự động nhờ áp lực dòng nước, không cần sử dụng điện hay thiết bị điều khiển bên ngoài.

Sản phẩm giúp bảo vệ hệ thống khỏi hiện tượng quá áp, đồng thời đảm bảo áp suất luôn duy trì ở mức an toàn.

Đặc điểm nổi bật của van 500X-16Q

• Bảo vệ hệ thống hiệu quả: Ngăn ngừa quá áp và búa nước
• Hoạt động hoàn toàn tự động: Không cần điện
• Vật liệu bền bỉ: Gang dẻo phủ epoxy chống ăn mòn
• Độ kín cao: Màng EPDM chống rò rỉ tuyệt đối
• Tuổi thọ dài: Hoạt động ổn định trong thời gian dài

Thông số kỹ thuật van xả áp Arita 500X-16Q

Van được sản xuất theo tiêu chuẩn quốc tế, đáp ứng yêu cầu vận hành trong các hệ thống áp lực cao:

• Model: 500X-16Q
• Tiêu chuẩn thiết kế: Theo tiêu chuẩn nhà sản xuất
• Tiêu chuẩn mặt bích: DIN PN16 / BS4504 PN16
• Áp suất làm việc: 1.6 MPa (PN16)
• Áp suất thử thân: 2.4 MPa
• Áp suất kín: 1.76 MPa
• Nhiệt độ làm việc: ≤ 80°C
• Môi trường sử dụng: Nước sạch
• Tiêu chuẩn kiểm tra: API 598

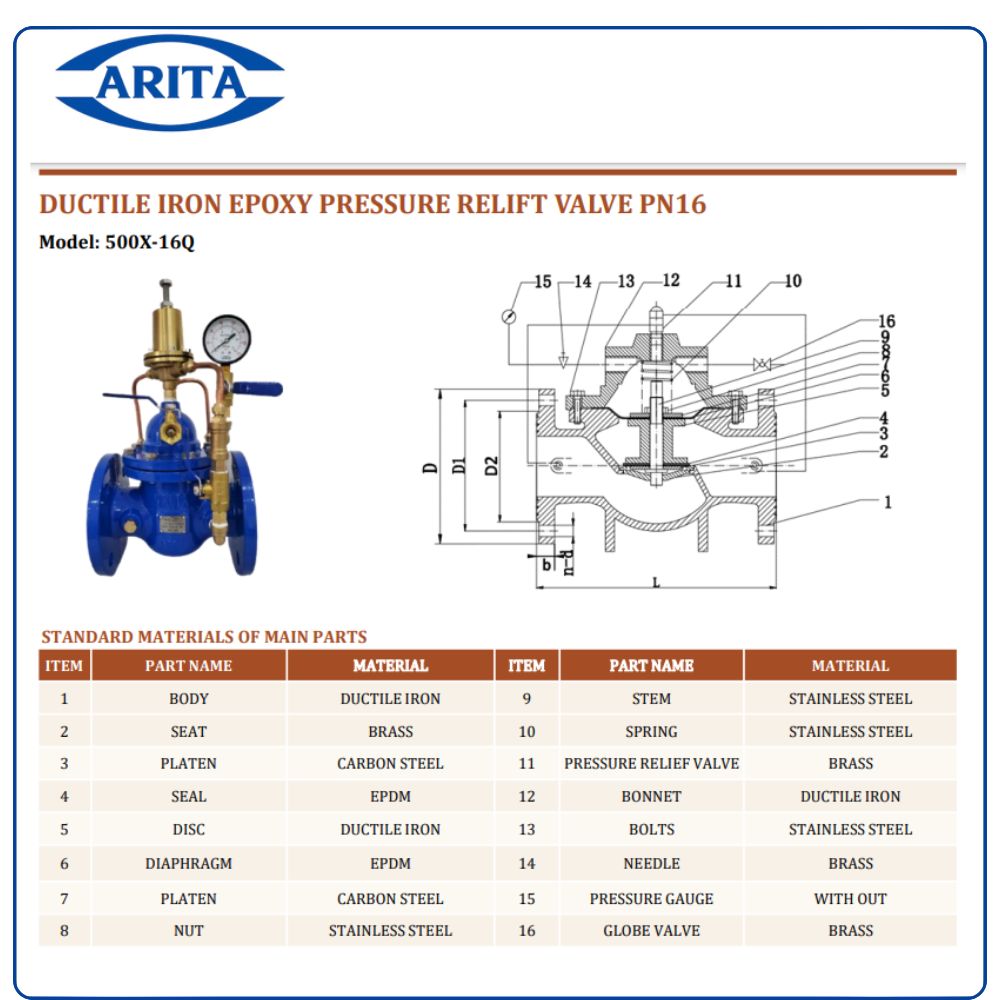

Cấu tạo van xả áp Arita 500X-16Q

Van 500X-16Q được cấu thành từ các bộ phận chính với vật liệu bền bỉ:

1. Thân van (Body) – Gang dẻo, chịu áp lực cao, chống nứt vỡ
2. Nắp van (Bonnet) – Bảo vệ và cố định các chi tiết bên trong
3. Đĩa van (Disc) – Điều tiết dòng chảy
4. Đế van (Seat) – Đồng, tăng độ kín khi đóng
5. Màng van (Diaphragm) – EPDM, giúp đóng mở êm và chính xác
6. Trục van (Stem) – Inox, chống ăn mòn
7. Cụm pilot điều khiển – Gồm van kim, van cầu và pilot xả áp
8. Đồng hồ áp suất (tùy chọn) – Giám sát áp lực hệ thống

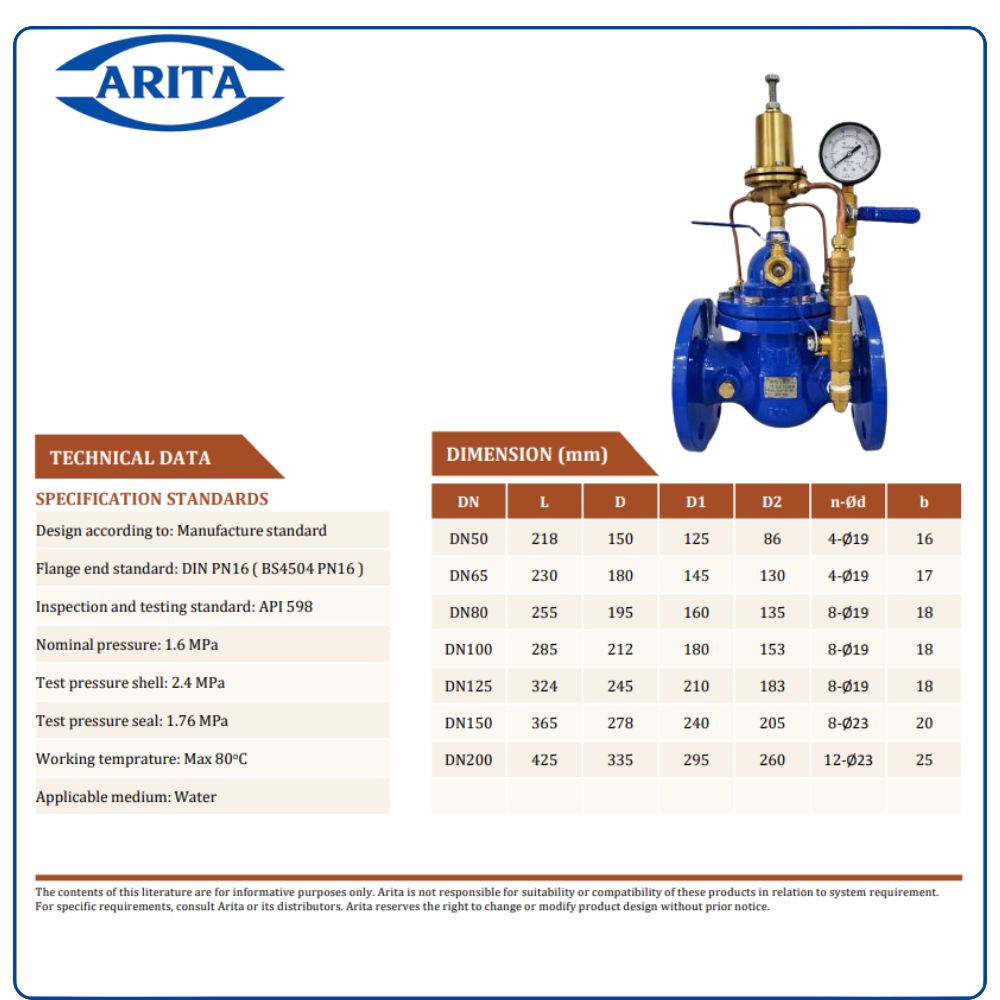

Bảng kích thước van 500X-16Q

Chức năng và nguyên lý hoạt động

Van 500X-16Q có thể hoạt động linh hoạt với 2 chế độ chính:

Chế độ xả áp (Pressure Relief)

Khi áp suất trong đường ống vượt ngưỡng cài đặt, van pilot sẽ mở để giảm áp trong buồng màng → van chính mở → xả áp dư → bảo vệ hệ thống.

Chế độ duy trì áp suất (Pressure Sustaining)

Van giữ áp suất đầu vào luôn ổn định. Khi áp suất giảm xuống dưới mức cài đặt → van đóng lại → đảm bảo áp lực hệ thống không bị sụt giảm.

Ứng dụng van xả áp Arita 500X-16Q

Van được ứng dụng rộng rãi trong:

• Hệ thống cấp nước đô thị
• Trạm bơm và nhà máy nước
• Hệ thống PCCC
• Khu công nghiệp, nhà máy sản xuất
• Hệ thống đường ống áp lực cao

Hướng dẫn lắp đặt

Bước 1: Vệ sinh sạch đường ống
Bước 2: Lắp van theo đúng chiều dòng chảy
Bước 3: Siết chặt bulong mặt bích
Bước 4: Lắp đồng hồ áp (nếu có)
Bước 5: Điều chỉnh áp suất pilot
Bước 6: Kiểm tra vận hành

Mua van xả áp Arita 500X-16Q chính hãng

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam là đơn vị chuyên cung cấp van xả áp Arita 500X-16Q chính hãng, sẵn kho đa dạng kích thước.

Cam kết:

• Hàng có sẵn DN50 – DN200
• Đầy đủ CO – CQ
• Giá cạnh tranh, hỗ trợ dự án
• Tư vấn kỹ thuật chuyên sâu
• Giao hàng nhanh toàn quốc
