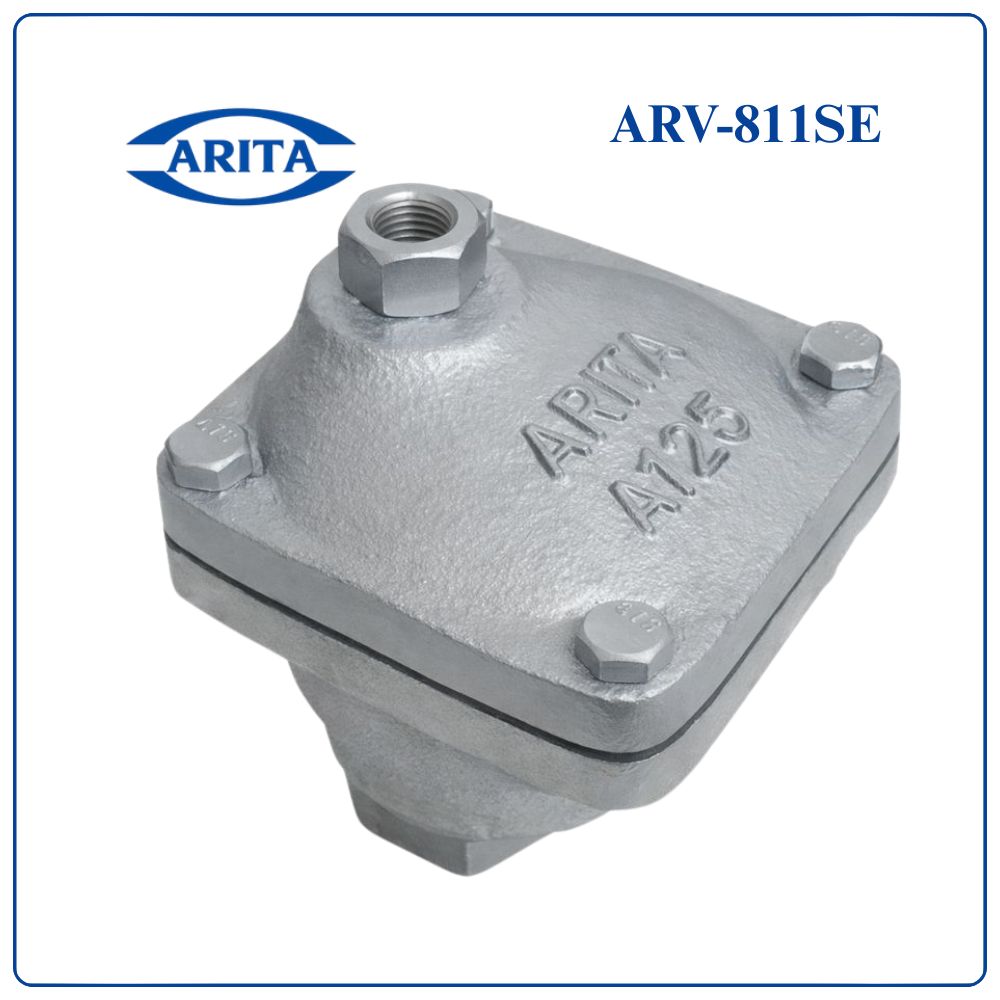

Van xả khí tự động Arita ARV-811SE

Khái niệm van xả khí tự động Arita ARV-811SE

Van xả khí tự động Arita ARV-811SE là thiết bị dùng để tự động loại bỏ khí tích tụ trong hệ thống đường ống trong quá trình vận hành. Khi có khí trong ống, van sẽ tự động mở để xả khí ra ngoài, giúp hệ thống hoạt động ổn định và tránh hiện tượng tắc nghẽn dòng chảy.

Sản phẩm thường được lắp đặt tại các vị trí cao nhất của đường ống hoặc điểm dễ tích tụ khí.

Đặc điểm nổi bật

• Hoạt động hoàn toàn tự động, không cần can thiệp
• Thiết kế nhỏ gọn, dễ lắp đặt
• Thân van chắc chắn, chịu áp lực tốt
• Phao inox nhạy, phản ứng nhanh với mực nước
• Độ kín cao, hạn chế rò rỉ
• Phù hợp với cả nước nóng và nước lạnh

Ứng dụng

Van xả khí ARV-811SE được sử dụng trong:

• Hệ thống cấp nước sinh hoạt
• Hệ thống HVAC, điều hòa
• Hệ thống PCCC
• Đường ống dẫn dầu
• Nhà máy công nghiệp, tòa nhà

Thông số kỹ thuật

• Model: ARV-811SE
• Kiểu van: Van xả khí tự động
• Kết nối: Ren
• Áp lực làm việc tối đa: 10 kgf/cm²
• Nhiệt độ làm việc: 5°C đến 80°C
• Môi chất: Nước nóng, nước lạnh, dầu (tỷ trọng ≥ 0.85)
• Áp lực thử: Thân van: 15 kgf/cm²
• Áp lực thử kín: 11 kgf/cm²

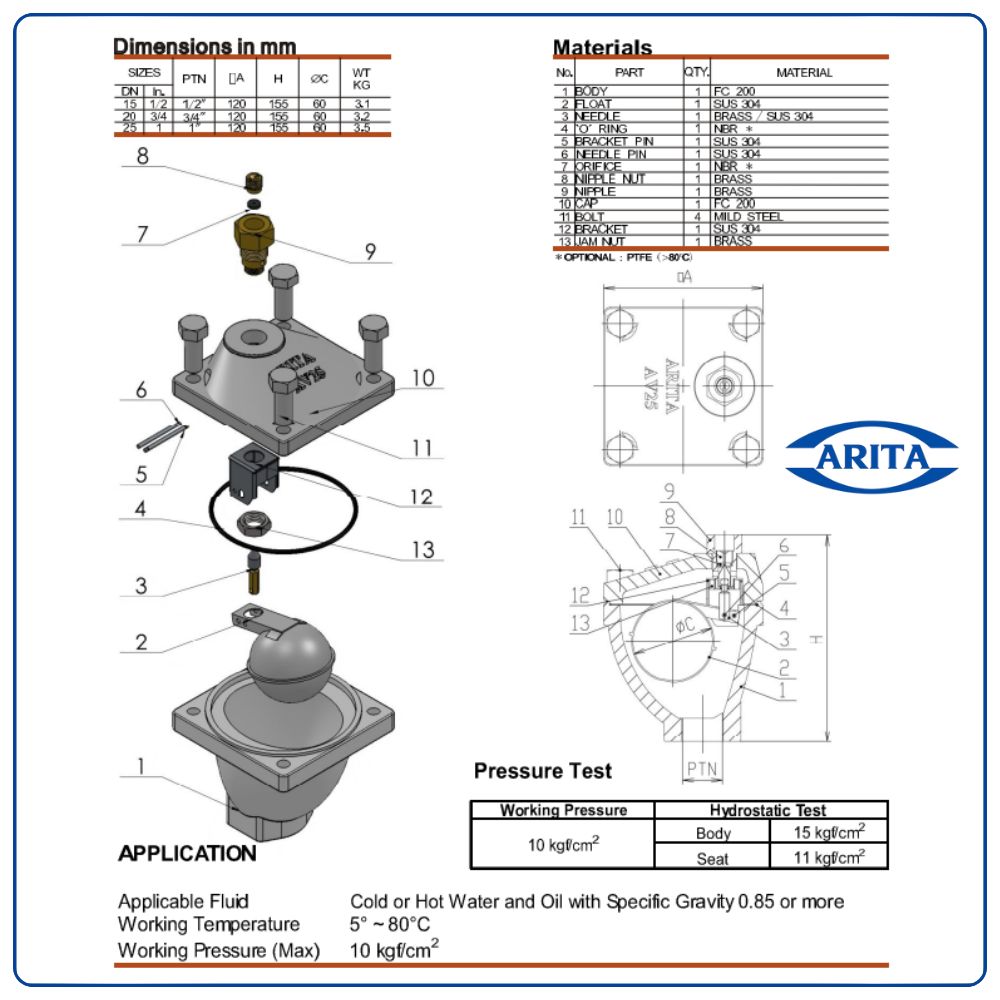

Cấu tạo van

Van gồm 13 bộ phận chính:

1. Body: Thân van bằng gang FC200, chịu áp lực chính
2. Float: Phao inox SUS304, nổi theo mực nước
3. Needle: Kim van inox, điều tiết đóng/mở
4. O-Ring: Gioăng cao su NBR giúp làm kín
5. Bracket Pin: Chốt liên kết cơ cấu
6. Needle Pin: Chốt giữ kim van
7. Orifice: Lỗ xả khí bằng NBR
8. Nipple Nut: Đai ốc bằng đồng
9. Nipple: Đầu nối ren bằng đồng
10. Cap: Nắp van gang FC200
11. Bolt: Bu lông thép cố định nắp
12. Bracket: Giá đỡ inox SUS304
13. Jam Nut: Đai ốc hãm bằng đồng

Nguyên lý hoạt động

Khi hệ thống đầy nước, phao inox sẽ nổi lên và đẩy kim van đóng kín lỗ xả. Khi khí tích tụ trong van, mực nước giảm xuống, phao hạ xuống theo, kéo kim van mở ra để khí thoát ra ngoài. Sau khi khí được xả hết, nước dâng lên và van tự động đóng lại.

Kích thước cơ bản

Van có các kích thước phổ biến:

Hướng dẫn lắp đặt

Vị trí lắp

• Lắp tại điểm cao nhất của đường ống
• Lắp theo phương thẳng đứng
• Đầu van hướng lên trên

Khi lắp đặt

• Quấn băng tan kín ren
• Siết chặt vừa đủ, không quá lực
• Không làm lệch trục van

Sau lắp đặt

• Kiểm tra rò rỉ
• Theo dõi hoạt động xả khí ban đầu
