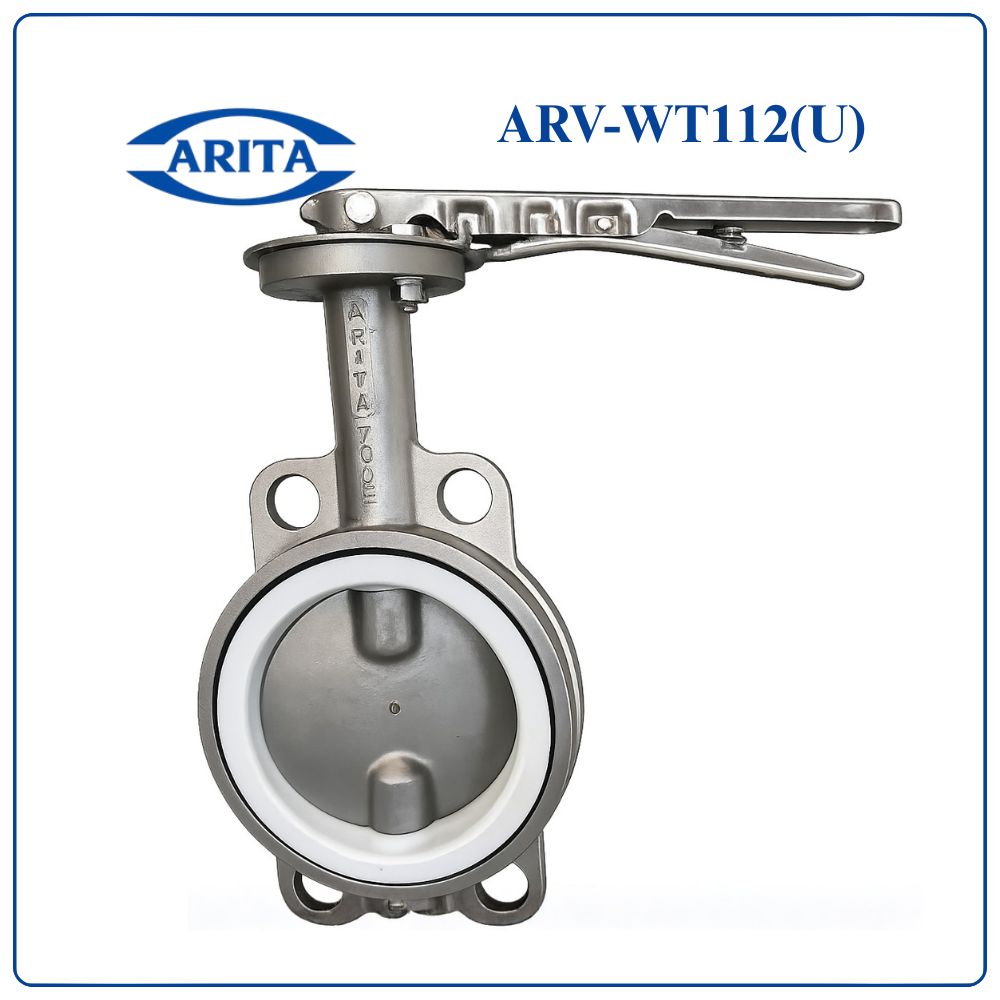

Van bướm inox tay gạt Arita ARV-WT112(U) là gì?

Van bướm inox tay gạt Arita ARV-WT112(U) là dòng van công nghiệp chất lượng cao, được thiết kế dạng wafer nhỏ gọn, phù hợp lắp đặt trong nhiều hệ thống đường ống khác nhau. Với vật liệu inox cao cấp và cơ chế tay gạt linh hoạt, sản phẩm mang lại hiệu quả vận hành ổn định, tuổi thọ lâu dài và khả năng chống ăn mòn vượt trội.

Thông số kỹ thuật chính

Model: ARV-WT112(U)
Thương hiệu: Arita – Malaysia
Kiểu van: Van bướm tay gạt (Lever)
Kiểu kết nối: Wafer (kẹp giữa 2 mặt bích)
Thân van: Inox CF8 / CF8M
Đĩa van: Inox / hợp kim phủ Epoxy
Gioăng làm kín: EPDM / NBR / PTFE / VITON
Áp lực làm việc: PN10 / PN16
Nhiệt độ làm việc: -10°C ~ 180°C
Tiêu chuẩn: BS, DIN, ANSI, JIS

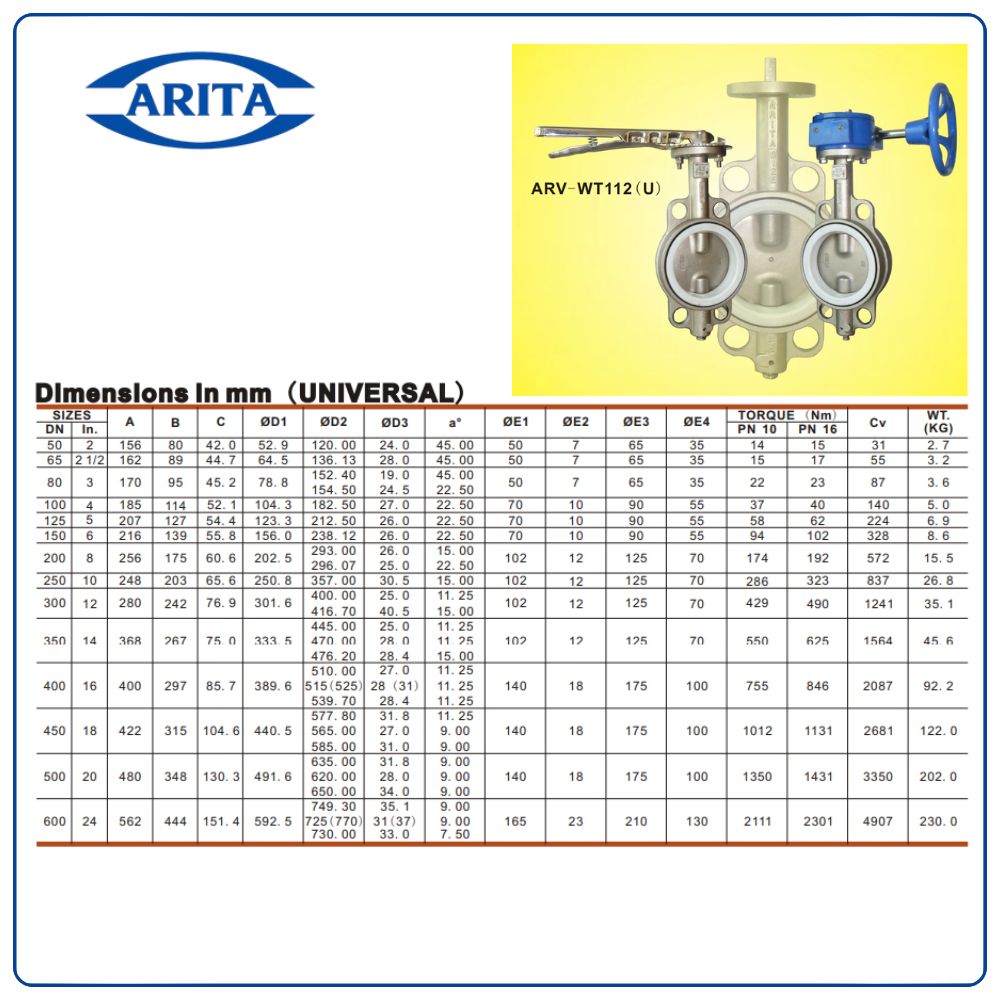

Bảng kích thước tiêu chuẩn (Dimensions in mm – Universal)

Bảng kích thước dưới đây được tổng hợp theo tiêu chuẩn kỹ thuật của hãng:

Size (DN)	Inch	A	B	C	ØD1	ØD2	ØD3	ØE	ØE1	ØE2	ØE4	Torque PN10	Torque PN16	Cv	Weight (kg)
50	2	158	80	42	52.9	120	24	45	50	7	65	14	15	31	2.7
65	2.5	162	89	44.7	64.5	136	28	45	50	7	65	15	17	55	3.2
80	3	170	95	45.2	78.8	152	29	45	50	7	65	22	23	87	3.6
100	4	185	114	52.1	104	182	27	22.5	70	10	90	37	40	140	5.0
125	5	207	127	54.4	123.3	212	26	22.5	70	10	90	58	62	224	6.9
150	6	239	139	55.8	156	238	26	22.5	70	10	90	94	102	328	8.6
200	8	256	175	60.6	202.5	293	25	15	102	12	125	174	192	572	15.5
250	10	248	203	65.6	250.8	357	30.5	15	102	12	125	286	323	837	26.8
300	12	280	242	76.9	301.6	410	40.5	15	102	12	125	429	490	1241	35.1
350	14	368	267	75	333.5	470	28	11.25	102	12	125	550	625	1564	45.6
400	16	400	297	85.7	389.6	515	28	11.25	140	18	175	755	846	2087	92.2
450	18	422	315	104.6	440.5	565	31	9	140	18	175	1012	1131	2681	122.0
500	20	480	348	130.3	491.6	620	31	9	140	18	175	1350	1431	3350	202.0
600	24	562	444	151.4	592.5	725	31	9	165	23	210	2111	2301	4907	230.0

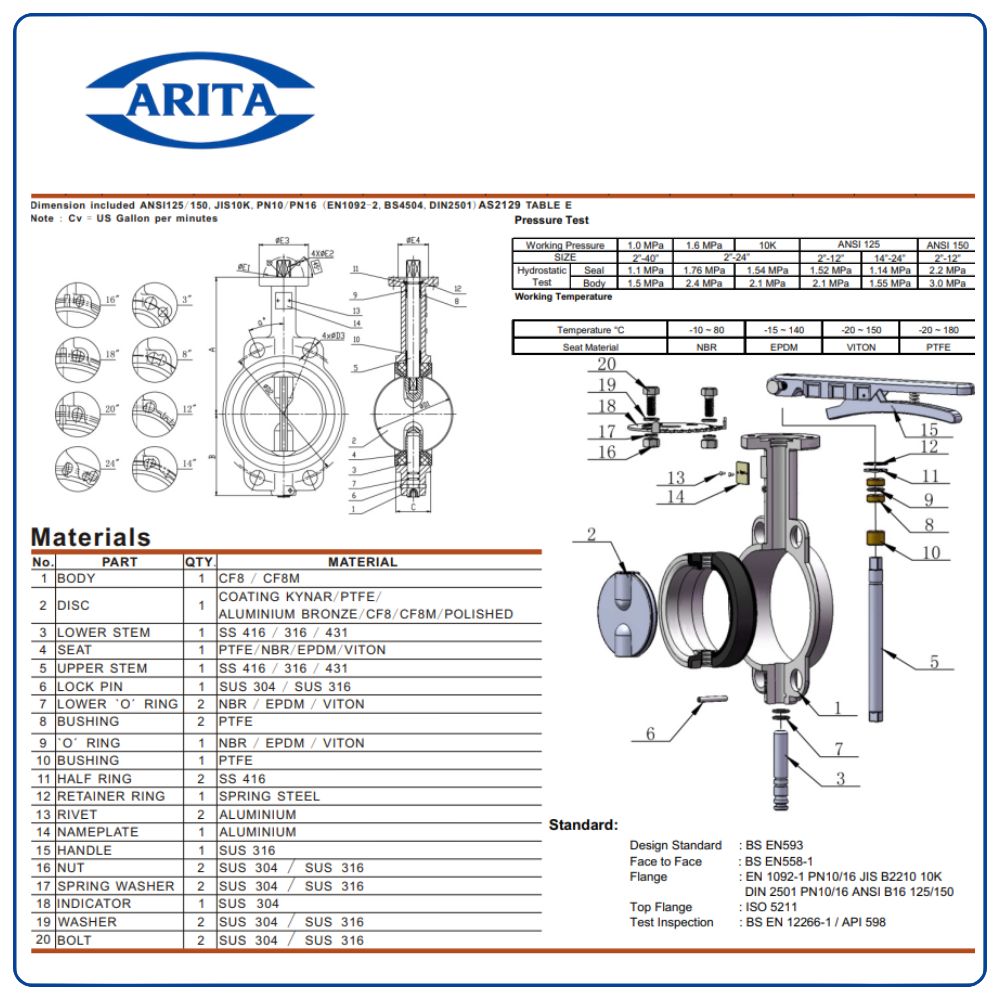

Cấu tạo chi tiết van bướm inox Arita ARV-WT112(U)

Van được cấu thành từ nhiều bộ phận chính xác, đảm bảo vận hành ổn định và kín tuyệt đối:

STT	Bộ phận	Vật liệu
1	Thân van	Inox CF8 / CF8M
2	Đĩa van	Inox / Nhôm đồng phủ Epoxy
3	Trục dưới	SS416 / SS316
4	Gioăng	PTFE / EPDM / NBR / VITON
5	Trục trên	SS416 / SS316
6	Chốt	SUS304 / SUS316
7	Gioăng trục	NBR / EPDM / VITON
8	Bạc lót	PTFE
9	O-ring	NBR / EPDM / VITON
10	Ống lót	PTFE
11	Vòng chặn	Inox
12	Lò xo	Thép
13	Đinh tán	Nhôm
14	Tay gạt	Inox
15	Đai ốc	SUS304 / SUS316
16	Vòng đệm	SUS304 / SUS316
17	Chỉ thị	SUS304
18	Bu lông	SUS304 / SUS316

Ưu điểm nổi bật

Vật liệu inox chống ăn mòn cực tốt
Đóng mở nhanh chỉ với 1/4 vòng
Thiết kế wafer gọn nhẹ, dễ lắp đặt
Gioăng kín, hạn chế rò rỉ tối đa
Phù hợp nhiều tiêu chuẩn mặt bích

Ứng dụng thực tế

Van bướm inox tay gạt Arita ARV-WT112(U) được ứng dụng trong:

Hệ thống cấp thoát nước
Nhà máy thực phẩm – đồ uống
Hệ thống HVAC, PCCC
Xử lý nước thải
Ngành hóa chất nhẹ

Địa chỉ mua van bướm inox tay gạt Arita chính hãng

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van bướm inox tay gạt Arita ARV-WT112(U) chính hãng Malaysia, đầy đủ kích thước từ DN50 – DN600.
