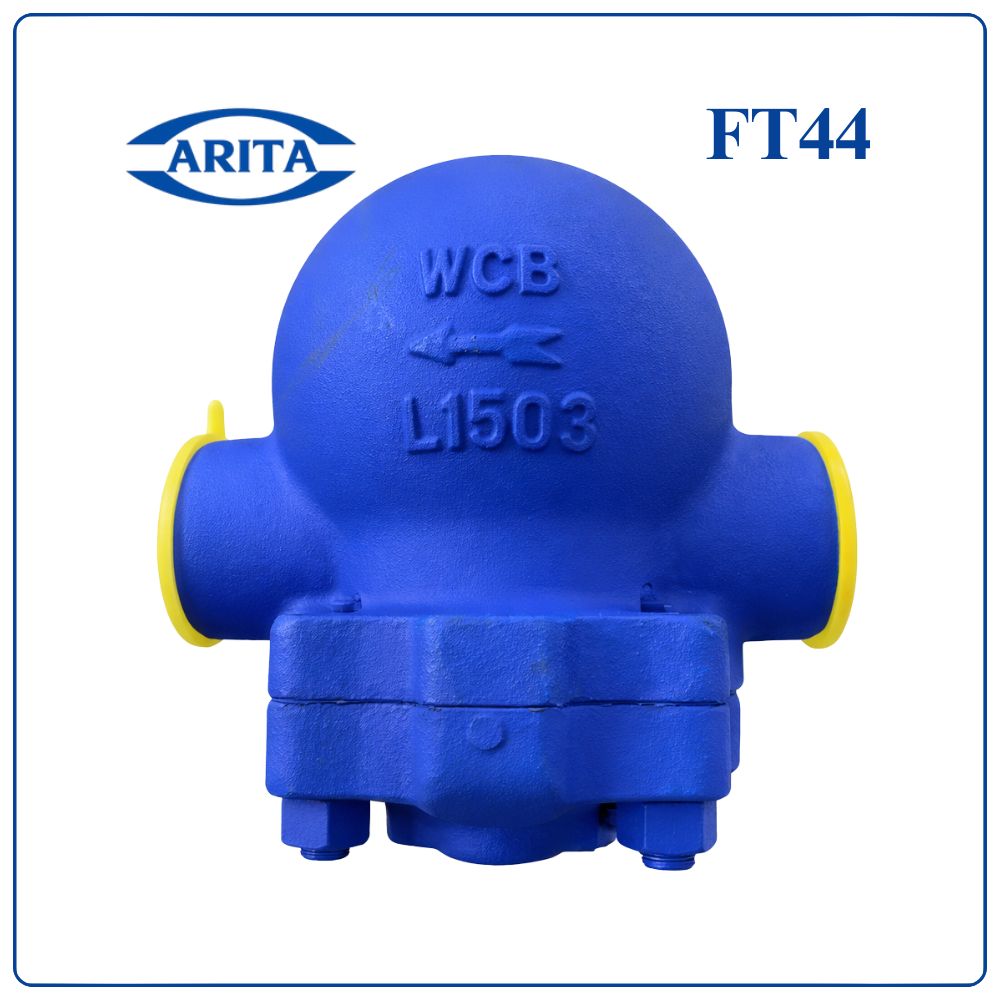

Bẫy hơi Arita FT44

ĐẶC TÍNH KẾT CẤU (STRUCTURE CHARACTERISTICS)

1. Loại bẫy hơi này có thể sử dụng cho cả loại một ghế hoặc hai ghế, với khả năng đóng kín tin cậy và tuổi thọ cao.
2. Khi có hơi đi vào, sẽ tạo ra hiện tượng ngưng tụ ở thượng nguồn, hình thành lớp đệm nước đáng tin cậy mà không bị rò rỉ hơi.
3. Hoạt động êm ái, không gây tiếng ồn. Vì vậy, phù hợp với môi trường yên tĩnh.
4. Van mở hoàn toàn ngay khi hơi đi vào lần đầu. Nước ngưng ở nhiệt độ thấp và không khí có thể được xả nhanh chóng, giúp rút ngắn thời gian khởi động thiết bị.
5. Tất cả các bộ phận bên trong đều làm bằng inox, có khả năng chống ăn mòn và xâm thực tốt.

TIÊU CHUẨN (STANDARD)

1. Thiết kế & chế tạo: ASTM F1139-1988
2. Kiểm tra mặt bích: ASME B16.10-1992
3. Kiểm tra & thử nghiệm: API 598
4. Tiêu chuẩn ren: NPT hoặc BSP
5. Đầu nối mặt bích: ASME/DIN/JIS

VẬT LIỆU CÁC BỘ PHẬN CHÍNH (MAIN PARTS MATERIALS)

THÔNG SỐ KỸ THUẬT (SPECIFICATION)

• Model: FT14, FT13
• Áp suất: PN16, PN25, PN40, 150LB, 300LB
• Nhiệt độ tối đa: 350°C
• Vật liệu thân: WCB
• Kiểu kết nối: Ren (Thread)

Kích thước chính (Main dimensions)

BIỂU ĐỒ (Diagram)

• Biểu đồ thể hiện lưu lượng xả (kg/h) theo chênh lệch áp suất làm việc (MPa).
• Áp dụng cho các model:
  • FT13 DN32–50
  • FT14 DN15–25
