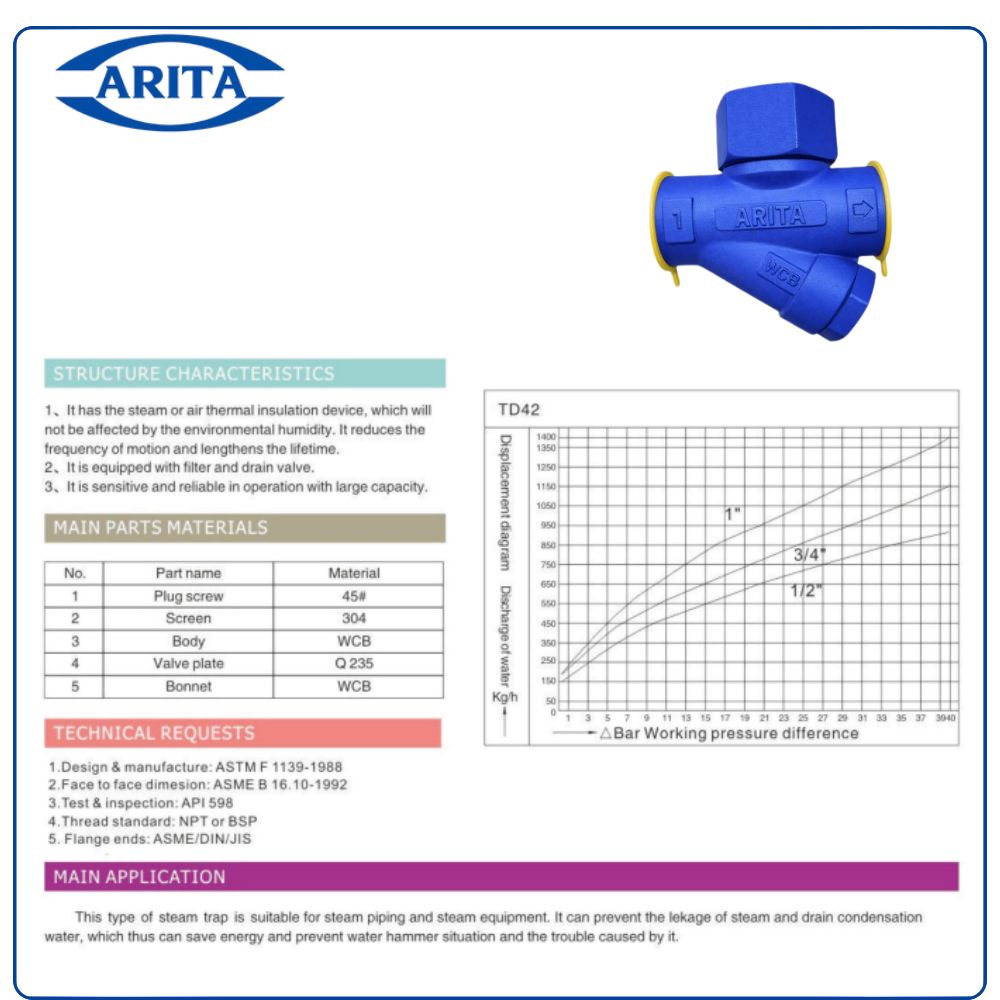

ĐẶC TÍNH KẾT CẤU (STRUCTURE CHARACTERISTICS)

Thiết bị có lớp cách nhiệt bằng hơi hoặc không khí, giúp không bị ảnh hưởng bởi độ ẩm môi trường. Điều này giúp giảm tần suất bảo trì và kéo dài tuổi thọ.
Được trang bị bộ lọc và van xả cặn.
Hoạt động nhạy, đáng tin cậy với lưu lượng lớn.

VẬT LIỆU CÁC BỘ PHẬN CHÍNH (MAIN PARTS MATERIALS)

STT	Tên bộ phận	Vật liệu
1	Vít bịt (Plug screw)	Thép 45#
2	Lưới lọc (Screen)	Inox 304
3	Thân (Body)	WCB
4	Đĩa van (Valve plate)	Q235
5	Nắp (Bonnet)	WCB

YÊU CẦU KỸ THUẬT (TECHNICAL REQUESTS)

Thiết kế & chế tạo: ASTM F1139-1988
Kích thước mặt đối mặt: ASME B16.10-1992
Kiểm tra & thử nghiệm: API 598
Tiêu chuẩn ren: NPT hoặc BSP
Kết nối mặt bích: ASME/DIN/JIS

ỨNG DỤNG CHÍNH (MAIN APPLICATION)

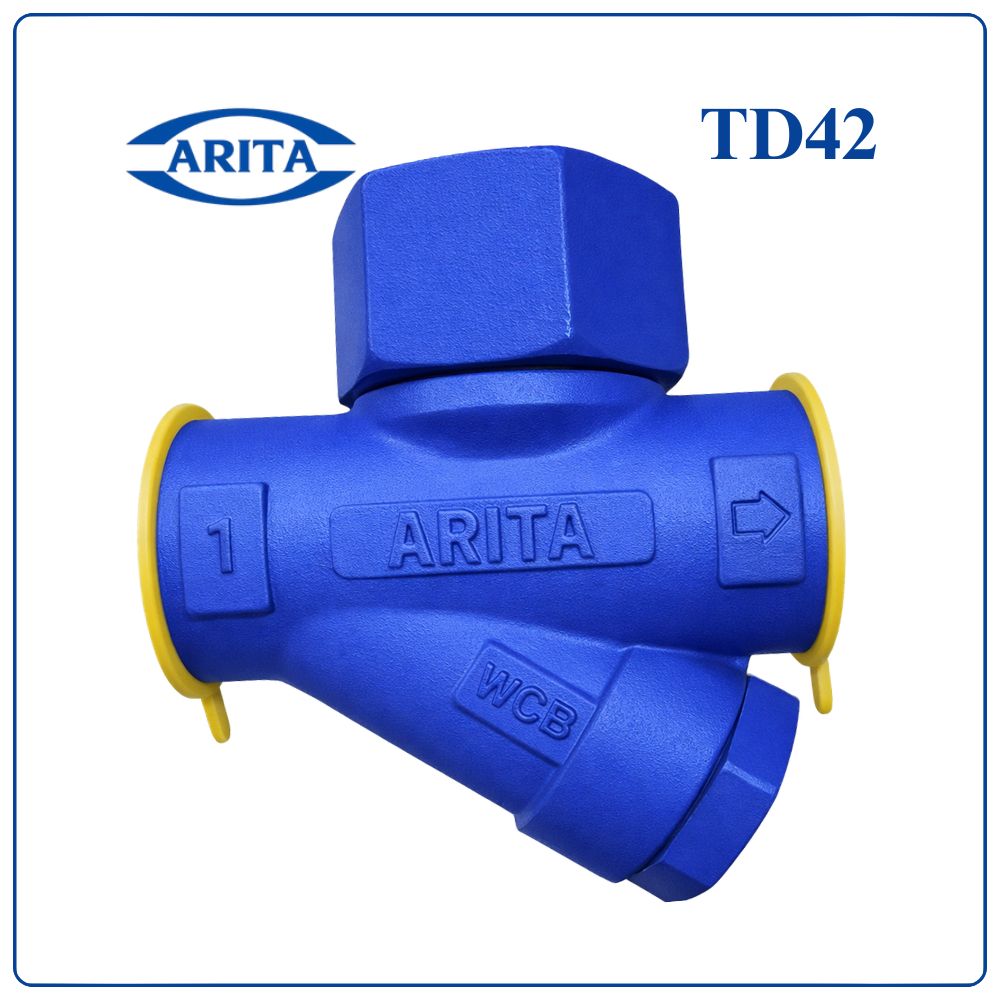

Loại bẫy hơi này phù hợp cho hệ thống đường ống hơi và thiết bị sử dụng hơi.
Có khả năng ngăn rò rỉ hơi và xả nước ngưng hiệu quả, giúp tiết kiệm năng lượng, đồng thời tránh hiện tượng búa nước và các sự cố liên quan.

THÔNG SỐ KỸ THUẬT (SPECIFICATION)

Model TD42F (kết nối mặt bích)

DN	Kiểu kết nối	Nhiệt độ tối đa (°C)	Vật liệu thân	L (mm)	H1 (mm)	H2 (mm)	W (mm)
15	Flange	350	WCB	150	47	54	61
20	Flange	350	WCB	150	52	59	61
25	Flange	350	WCB	150	59	62	61

Model TD42 (kết nối ren)

Size	Kiểu kết nối	Nhiệt độ tối đa (°C)	Vật liệu thân	L (mm)	H1 (mm)	H2 (mm)	W (mm)
1/2″	Ren trong	350	WCB	75	47	54	47
3/4″	Ren trong	350	WCB	80	52	59	57
1″	Ren trong	350	WCB	90	70.5	89.5	57
