Van cầu chữ ngã Arita ARV-202FE(D)-SP PN16
124 ₫
- Tiêu chuẩn thiết kế: EN 12516
- Chiều dài mặt bích: EN 558
- Tiêu chuẩn mặt bích: EN 1092-1 PN16 (DIN PN16)
- Tiêu chuẩn kiểm tra: EN 12266
- Áp suất danh định: 1.6 MPa
- Áp suất thử thân: 2.4 MPa
- Áp suất thử kín: 1.76 MPa
- Nhiệt độ làm việc: Tối đa 350°C
- Môi chất sử dụng: Nước, hơi, dầu, v.v.

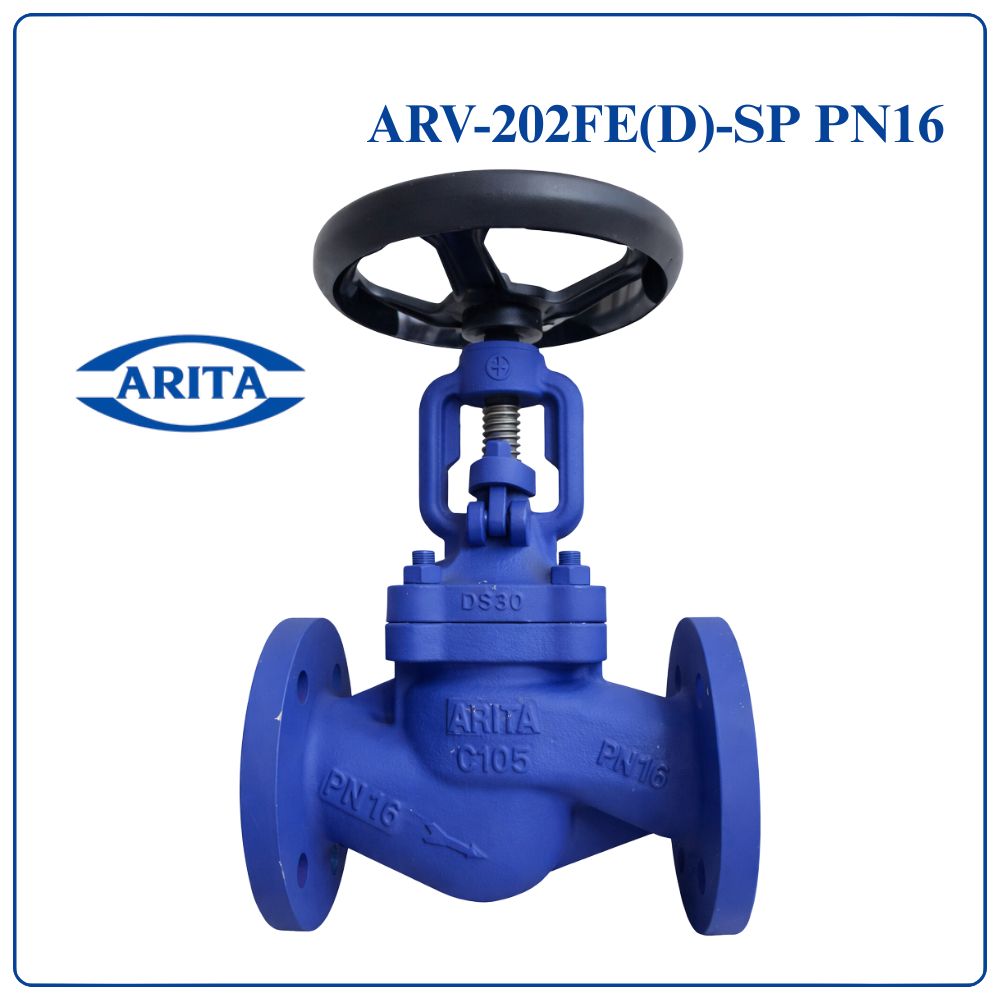

Van cầu chữ ngã Arita ARV-202FE(D)-SP PN16 là gì?
Van cầu chữ ngã Arita ARV-202FE(D)-SP PN16 là dòng van công nghiệp chuyên dùng để điều tiết và đóng/mở dòng lưu chất trong hệ thống đường ống. Với thiết kế dạng chữ ngã (globe valve), dòng chảy bên trong được điều hướng giúp kiểm soát lưu lượng chính xác hơn so với các loại van khác.
Sản phẩm được chế tạo từ thép đúc (Cast Steel), kết nối mặt bích tiêu chuẩn PN16, phù hợp với các hệ thống hơi, nước, dầu và môi trường công nghiệp.
Ưu điểm của van cầu chữ ngã Arita ARV-202FE(D)-SP
- Điều tiết lưu lượng chính xác: Thiết kế đĩa van giúp kiểm soát dòng chảy hiệu quả
- Độ kín cao: Gioăng graphite + inox đảm bảo không rò rỉ
- Chịu nhiệt tốt: Làm việc ổn định đến 425°C
- Chịu áp lực cao: Tiêu chuẩn PN16, phù hợp hệ công nghiệp
- Độ bền vượt trội: Thân thép đúc chắc chắn
- Vận hành êm: Tay quay nhẹ, đóng mở dễ dàng
- Tuổi thọ cao: Ít hư hỏng, ít bảo trì
Ứng dụng của van cầu Arita ARV-202FE(D)-SP
- Hệ thống hơi nóng (Steam)
- Nhà máy công nghiệp, khu chế xuất
- Hệ thống dầu, khí
- Hệ thống cấp nước áp lực cao
- Nhà máy nhiệt điện, lò hơi
Thông số kỹ thuật
- Tiêu chuẩn thiết kế: EN 12516
- Chiều dài mặt bích: EN 558
- Tiêu chuẩn mặt bích: EN 1092-1 PN16 (DIN PN16)
- Tiêu chuẩn kiểm tra: EN 12266
- Áp suất danh định: 1.6 MPa
- Áp suất thử thân: 2.4 MPa
- Áp suất thử kín: 1.76 MPa
- Nhiệt độ làm việc: Tối đa 350°C
- Môi chất sử dụng: Nước, hơi, dầu, v.v.

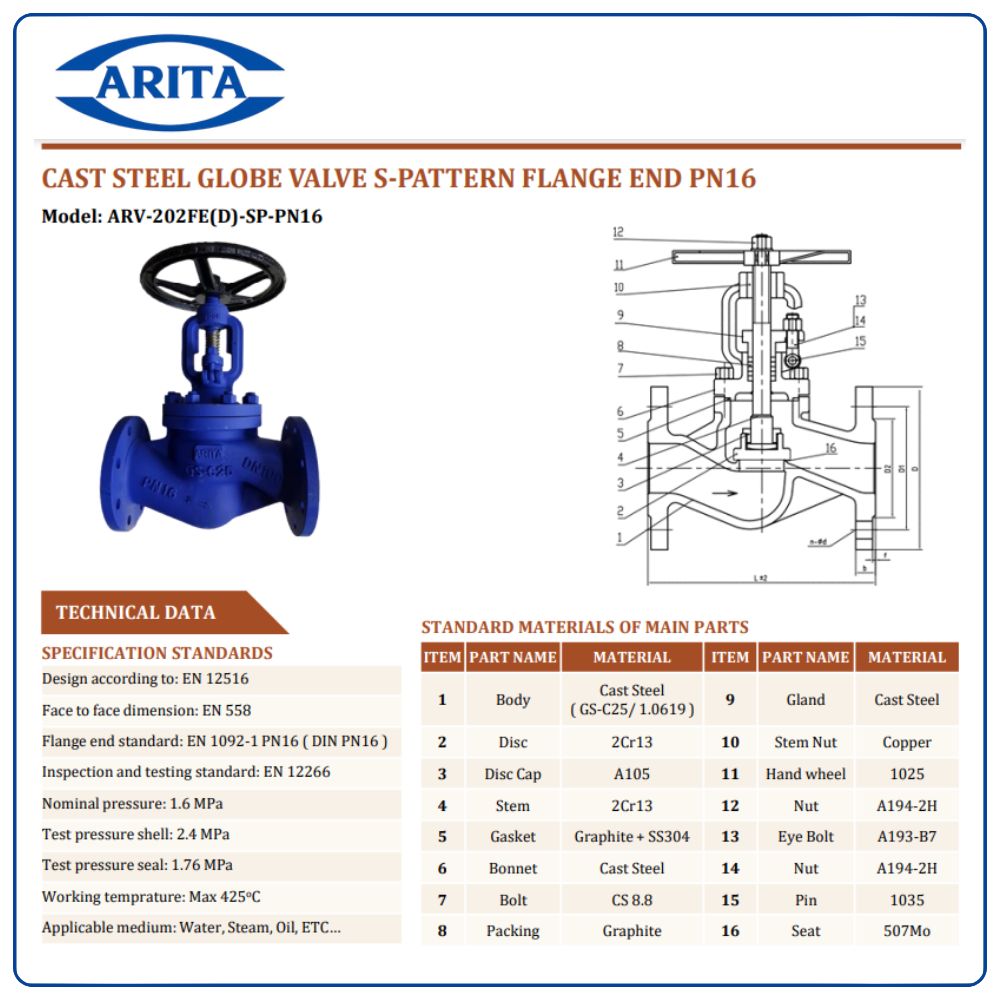

Vật liệu các bộ phận chính
| STT | Tên bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân van | Thép đúc (GS-C25 / 1.0619) |
| 2 | Ghế van | 1.0619 + 13Cr |
| 3 | Đĩa van | A105 + 13Cr |
| 4 | Chốt | Inox 304 |
| 5 | Trục | 20Cr13 |
| 6 | Ống xếp | Inox 304 |
| 7 | Làm kín | Inox 304 |
| 8 | Gioăng | Inox 304 + Graphite |
| 9 | Nắp van | Thép (1.0619) |
| 10 | Bu lông | A193 B7 |
| 11 | Đai ốc | A194 2H |
| 12 | Vật liệu chèn | Graphite |
| 13 | Mặt bích ép | WCB |
| 14 | Chốt | 65Mn |
| 15 | Định vị | Thép 25 |
| 16 | Đai ốc trục | Thép 45 |
| 17 | Cốc dầu | Đồng |
| 18 | Tay quay | Thép 25 / KTH330 |
| 19 | Nắp chụp | A105 |
| 20 | Bu lông mắt | A193 B7 |
| 21 | Đai ốc | A194 2H |
| 22 | Chốt | Thép 35 |

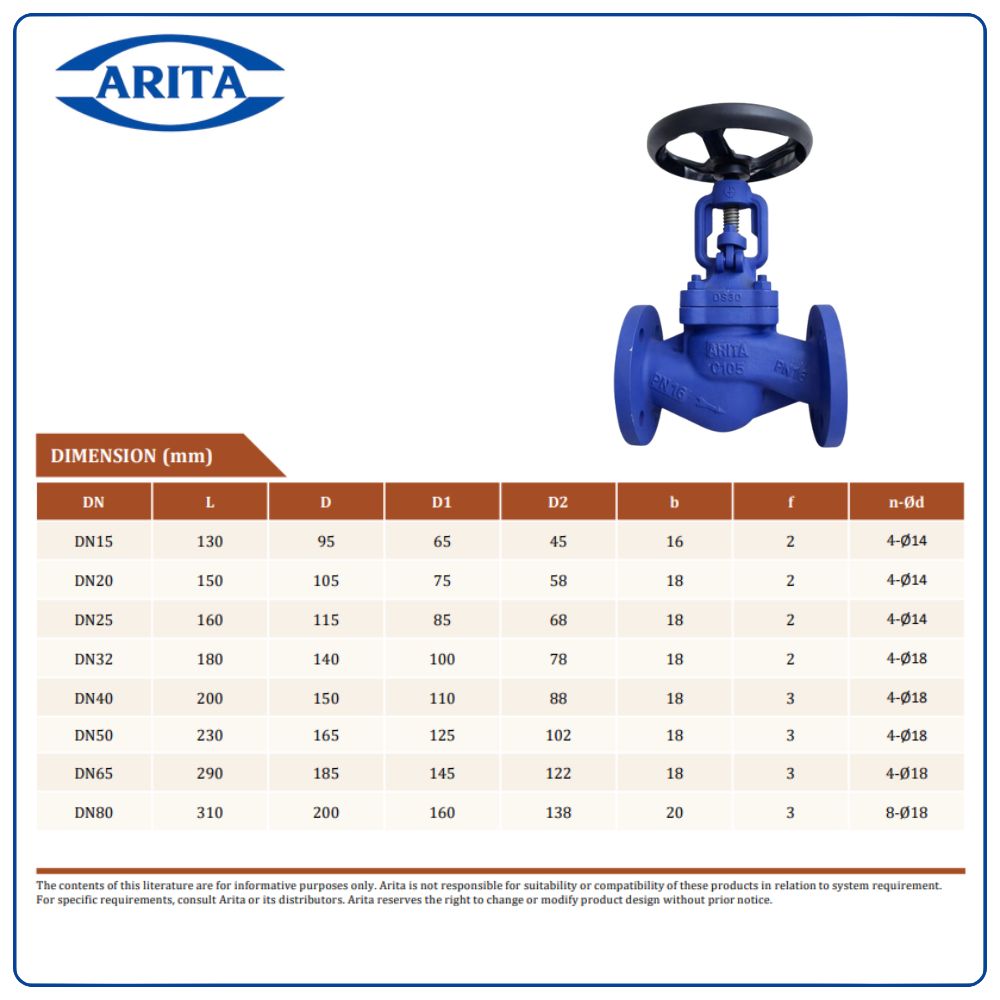

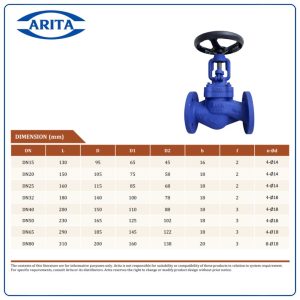

Bảng kích thước (mm) van cầu chữ ngã Arita ARV-202FE(D)-SP PN16
| DN | L | D | D1 | D2 | b | f | Số lỗ bulong |
|---|---|---|---|---|---|---|---|
| DN15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Ø14 |
| DN20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-Ø14 |
| DN25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-Ø14 |
| DN32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-Ø18 |
| DN40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-Ø18 |
| DN50 | 230 | 165 | 125 | 102 | 18 | 3 | 4-Ø18 |
| DN65 | 290 | 185 | 145 | 122 | 18 | 3 | 4-Ø18 |
| DN80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-Ø18 |
| DN100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-Ø18 |
| DN125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-Ø18 |
| DN150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-Ø22 |
| DN200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-Ø22 |
| DN250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-Ø26 |
| DN300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-Ø26 |
| DN350 | 980 | 520 | 470 | 438 | 30 | 4 | 16-Ø30 |
Nguyên lý hoạt động
Van hoạt động theo cơ chế nâng hạ đĩa van:
- Khi xoay tay quay, trục van di chuyển lên xuống
- Đĩa van nâng lên → cho phép dòng chảy đi qua
- Đĩa van hạ xuống → đóng kín dòng chảy
Hướng dẫn lắp đặt
- Lắp đúng chiều dòng chảy theo mũi tên trên thân
- Ưu tiên lắp theo phương đứng hoặc ngang (tay quay hướng lên)
- Siết bulong đều lực khi lắp mặt bích
- Không sử dụng quá áp suất và nhiệt độ cho phép
- Kiểm tra định kỳ để đảm bảo vận hành ổn định
So sánh van cầu Arita ARV-202FE(D)-SP PN16 và ARV-202FE(D)-BS PN16
| Tiêu chí | ARV-202FE(D)-SP PN16 | ARV-202FE(D)-BS PN16 |
| Loại van | Van cầu chữ ngã tiêu chuẩn | Van cầu bellow seal (ống xếp) |
| Kiểu làm kín trục | Packing (graphite/inox) | Ống xếp kim loại + packing |
| Độ kín | Tốt | Gần như tuyệt đối |
| Khả năng rò rỉ | Có thể xảy ra sau thời gian dài | Hầu như không rò rỉ |
| Áp suất làm việc | PN16 (1.6 MPa) | PN16 (1.6 MPa) |
| Nhiệt độ làm việc | Lên tới ~400–425°C | Khoảng ~300–350°C |
| Vật liệu thân | Thép đúc (Cast Steel) | Thép đúc (Cast Steel) |
| Kiểu kết nối | Mặt bích DIN PN16 | Mặt bích DIN PN16 |
| Độ bền vận hành | Cao | Rất cao |
| Bảo trì | Cần kiểm tra packing định kỳ | Ít bảo trì hơn |
| Giá thành | Thấp hơn | Cao hơn |
| Ứng dụng chính | Nước, hơi, dầu thông thường | Hơi nóng, dầu nóng, hóa chất |
