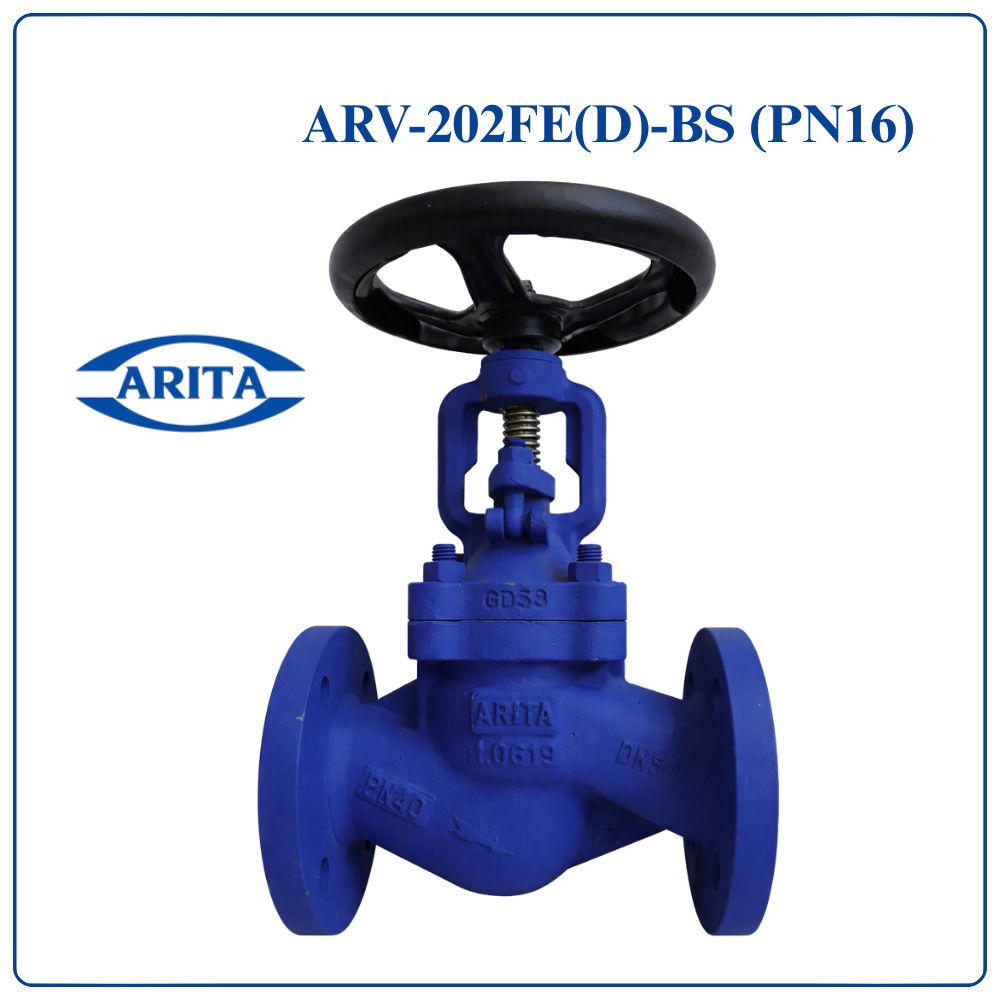

Van cầu thép Arita ARV-202FE(D)-BS (PN16)

Van cầu thép Arita ARV-202FE(D)-BS PN40 là gì?

Van cầu thép Arita ARV-202FE(D)-BS PN40 là dòng van công nghiệp cao cấp, được thiết kế theo tiêu chuẩn DIN, chuyên dùng để điều tiết và đóng/mở dòng lưu chất trong hệ thống áp lực cao.

Với thiết kế dạng chữ ngã (Globe Valve), van cho phép kiểm soát lưu lượng chính xác, hạn chế hiện tượng va đập thủy lực. Thân van làm từ thép đúc (Cast Steel) giúp chịu áp suất và nhiệt độ cao, phù hợp cho môi trường hơi, dầu, khí và nước nóng.

Ưu điểm của van cầu thép Arita ARV-202FE(D)-BS

• Điều tiết lưu lượng chính xác: Thiết kế đĩa van giúp kiểm soát dòng chảy hiệu quả
• Chịu áp lực cao: Tiêu chuẩn PN40 (~4.0 MPa)
• Chịu nhiệt tốt: Làm việc ổn định đến 350°C
• Độ kín cao: Gioăng graphite kết hợp inox chống rò rỉ
• Độ bền vượt trội: Thân thép đúc chắc chắn
• Vận hành êm: Tay quay nhẹ, đóng mở linh hoạt
• Tuổi thọ dài: Ít bảo trì, hoạt động bền bỉ

Ứng dụng của van cầu Arita ARV-202FE(D)-BS PN40

• Hệ thống hơi nóng (Steam)
• Nhà máy nhiệt điện, lò hơi
• Hệ thống dầu, khí công nghiệp
• Hệ thống cấp nước áp lực cao
• Nhà máy sản xuất, khu công nghiệp

Thông số kỹ thuật

• Model: ARV-202FE(D)-BS
• Tiêu chuẩn thiết kế: DIN 3356
• Face to face: DIN 3202
• Tiêu chuẩn mặt bích: DIN2543-2545 (PN40)
• Tiêu chuẩn kiểm tra: DIN 3230
• Áp suất làm việc: PN40 (4.0 MPa)
• Áp suất test thân: 6.0 MPa
• Áp suất test kín: 4.4 MPa
• Nhiệt độ làm việc: Max 350°C
• Môi trường: Nước, hơi, dầu, khí

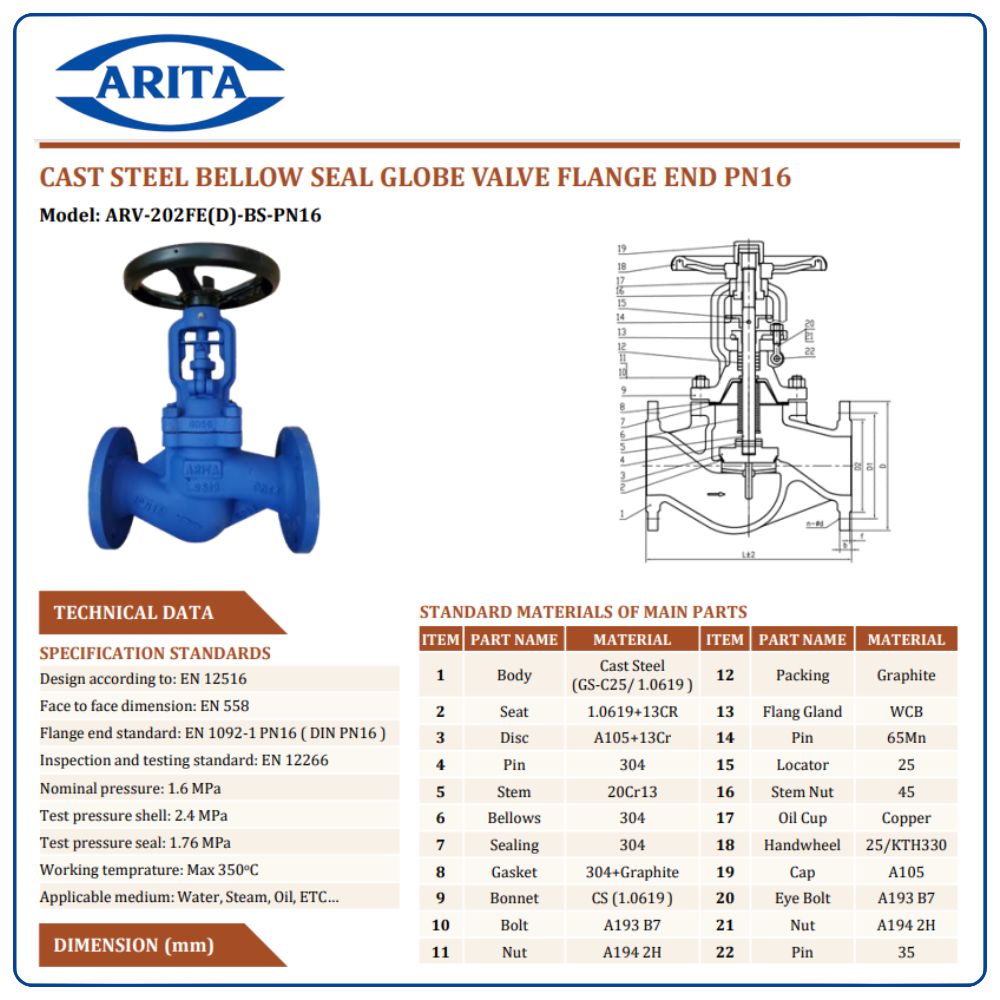

Cấu tạo van cầu thép Arita ARV-202FE(D)-BS

Van được cấu tạo từ các bộ phận chính:

• Thân van (Body): Thép đúc WCB (GS-C25), chịu áp và nhiệt cao
• Đĩa van (Disc): Hợp kim chịu mài mòn, giúp điều tiết chính xác
• Trục van (Stem): Thép hợp kim, truyền chuyển động ổn định
• Ty treo (Hinge Pin): Giữ ổn định chuyển động của đĩa
• Gioăng (Gasket): Graphite + inox đảm bảo kín khít
• Bộ làm kín (Packing): Graphite chống rò rỉ
• Tay quay (Handwheel): Điều khiển đóng mở dễ dàng

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng hạ đĩa:

• Xoay tay quay → trục van di chuyển
• Đĩa van nâng lên → mở dòng chảy
• Đĩa van hạ xuống → đóng kín

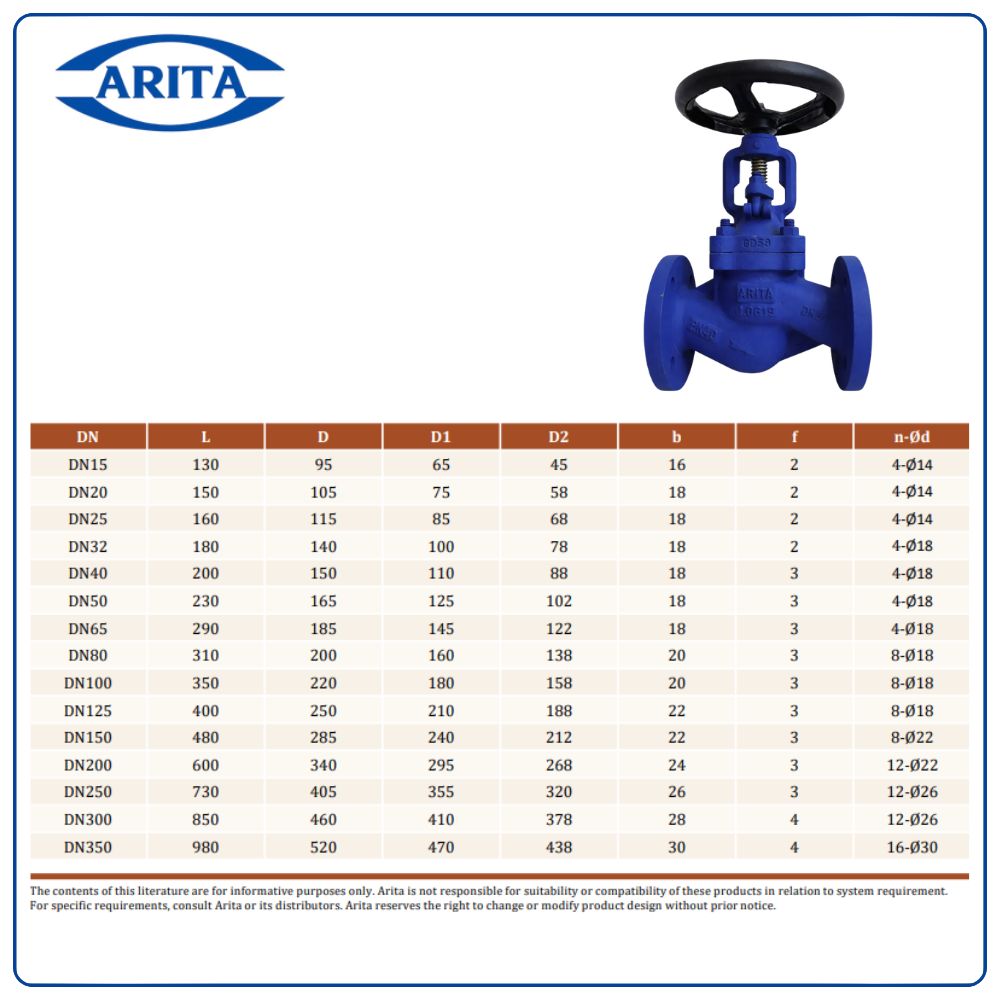

Bảng kích thước van cầu Arita ARV-202FE(D)-BS PN40

Hướng dẫn lắp đặt

• Lắp đúng chiều dòng chảy theo ký hiệu trên thân
• Ưu tiên lắp tay quay hướng lên trên
• Siết bulong đều lực khi lắp mặt bích
• Không vận hành vượt áp suất/nhiệt độ cho phép
• Bảo trì định kỳ để đảm bảo hiệu suất

So sánh van cầu Arita ARV-202FE(D)-SP PN16 và ARV-202FE(D)-BS PN16

Địa chỉ mua van cầu thép Arita ARV-202FE(D)-BS chính hãng

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van cầu Arita chính hãng, đầy đủ kích thước.

Cam kết:

• Hàng chính hãng, đầy đủ CO – CQ
• Sẵn kho số lượng lớn
• Giá tốt cho công trình
• Hỗ trợ kỹ thuật tận nơi
