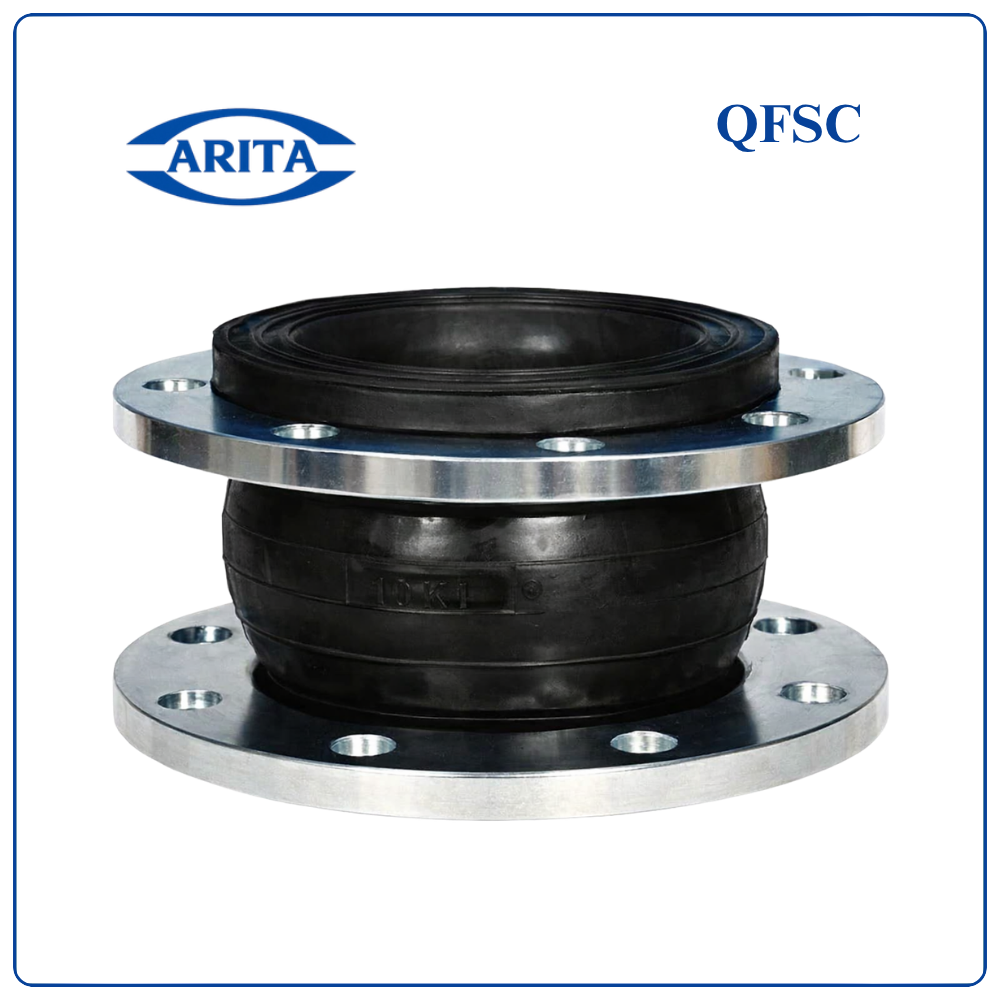

Khớp nối mềm cao su QFSC

Khớp nối mềm cao su QFSC là gì?

Khớp nối mềm cao su QFSC là thiết bị được lắp đặt trên hệ thống đường ống nhằm hấp thụ rung động, bù giãn nở nhiệt và giảm ứng suất cơ học phát sinh trong quá trình vận hành. Sản phẩm thường được thiết kế dạng cầu đơn (single sphere) với hai đầu mặt bích giúp kết nối chắc chắn vào đường ống.

Trong thực tế, khi hệ thống hoạt động, đặc biệt tại các vị trí gần máy bơm hoặc thiết bị công suất lớn, rung động và sự thay đổi nhiệt độ có thể gây ra giãn nở hoặc lệch trục. Khớp nối mềm QFSC đóng vai trò như một “bộ giảm chấn”, giúp bảo vệ toàn bộ hệ thống khỏi nứt vỡ, rò rỉ hoặc hư hỏng sớm.

Ưu điểm của khớp nối mềm cao su QFSC

• Giảm rung, chống ồn hiệu quả: Hạn chế truyền rung từ máy bơm, động cơ sang hệ thống đường ống
• Bù giãn nở nhiệt: Giúp đường ống không bị nứt vỡ khi nhiệt độ thay đổi
• Hấp thụ sai lệch lắp đặt: Cho phép lệch tâm, lệch góc trong quá trình thi công
• Chống ăn mòn tốt: Vật liệu cao su EPDM/NBR phù hợp nhiều môi trường khác nhau
• Độ kín cao: Hạn chế rò rỉ lưu chất trong quá trình vận hành
• Dễ lắp đặt, thay thế: Kết nối mặt bích tiêu chuẩn, thi công nhanh
• Tăng tuổi thọ hệ thống: Giảm áp lực cơ học lên đường ống và thiết bị

Ứng dụng của khớp nối mềm QFSC

Khớp nối mềm cao su QFSC được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp thoát nước
• Hệ thống HVAC (điều hòa – thông gió)
• Hệ thống phòng cháy chữa cháy (PCCC)
• Trạm bơm và hệ thống xử lý nước
• Nhà máy công nghiệp, khu sản xuất

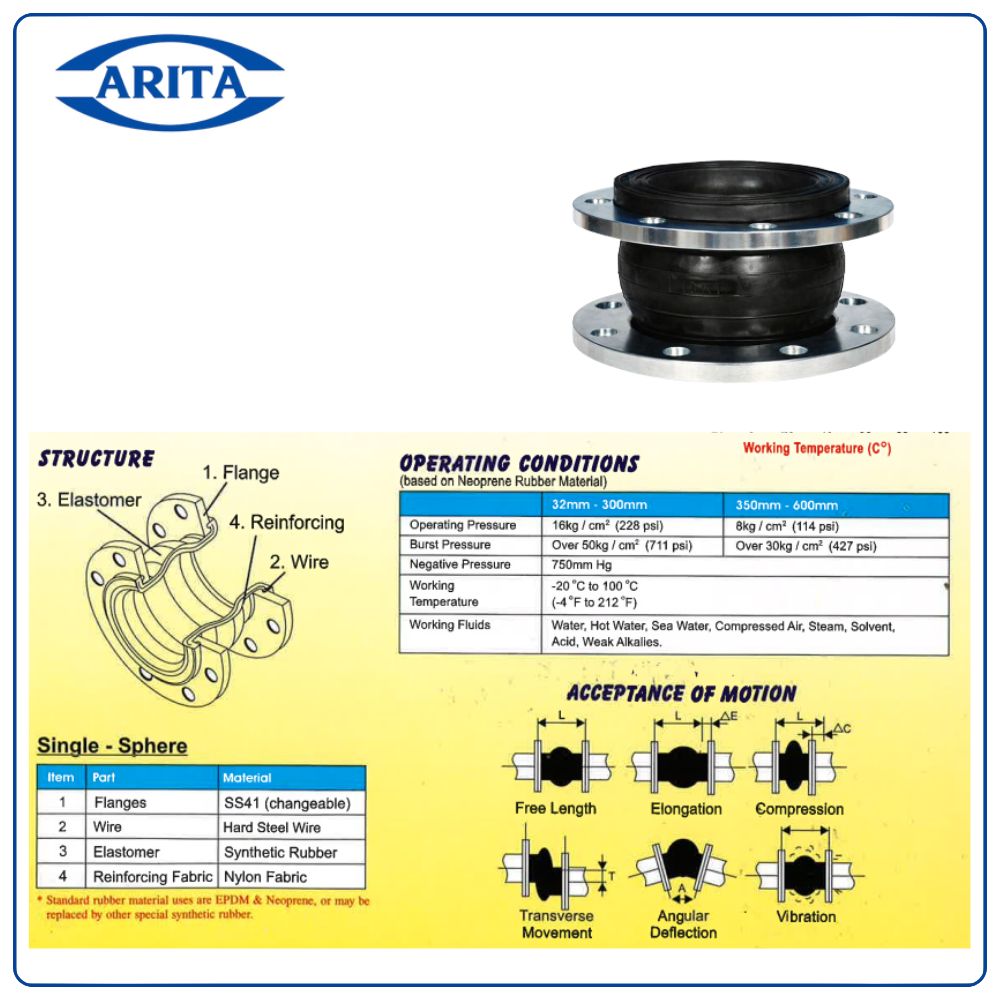

Thông số kỹ thuật

• Kiểu kết nối: Mặt bích (Flanged)
• Cấu tạo: Dạng cầu đơn (Single Sphere)
• Vật liệu cao su: EPDM / NBR / Neoprene
• Mặt bích: Thép mạ kẽm hoặc inox
• Áp suất làm việc:
  • DN32 – DN300: 16 bar (~228 PSI)
  • DN350 – DN600: 8 bar (~114 PSI)
• Áp suất phá hủy: Lên đến 50 bar
• Nhiệt độ làm việc: -20°C đến 100°C
• Môi trường: Nước, nước nóng, khí nén, hơi, hóa chất nhẹ

Cấu tạo khớp nối mềm cao su QFSC

Khớp nối QFSC được cấu thành từ nhiều lớp vật liệu nhằm đảm bảo độ bền và khả năng chịu áp lực:

• Lớp cao su bên trong (Inner Rubber): Tiếp xúc trực tiếp với lưu chất, có khả năng chống ăn mòn
• Lớp gia cường (Fabric Reinforcement): Tăng độ chịu lực và hạn chế biến dạng
• Vòng thép gia cố (Wire Ring): Giữ hình dạng khớp khi chịu áp lực cao
• Lớp cao su bên ngoài (Outer Rubber): Bảo vệ khỏi môi trường bên ngoài
• Mặt bích (Flange): Kết nối với hệ thống đường ống

Khả năng giãn nở và bù sai lệch

Khớp nối mềm QFSC cho phép hấp thụ nhiều dạng chuyển động trong hệ thống:

• Giãn dọc trục (Elongation): Giúp bù giãn nở khi nhiệt độ tăng
• Co nén (Compression): Hấp thụ lực ép khi đường ống co lại
• Lệch ngang (Transverse): Điều chỉnh sai lệch vị trí lắp đặt
• Lệch góc (Angular): Bù sai lệch góc giữa các đoạn ống
• Giảm rung (Vibration): Hạn chế dao động từ máy móc

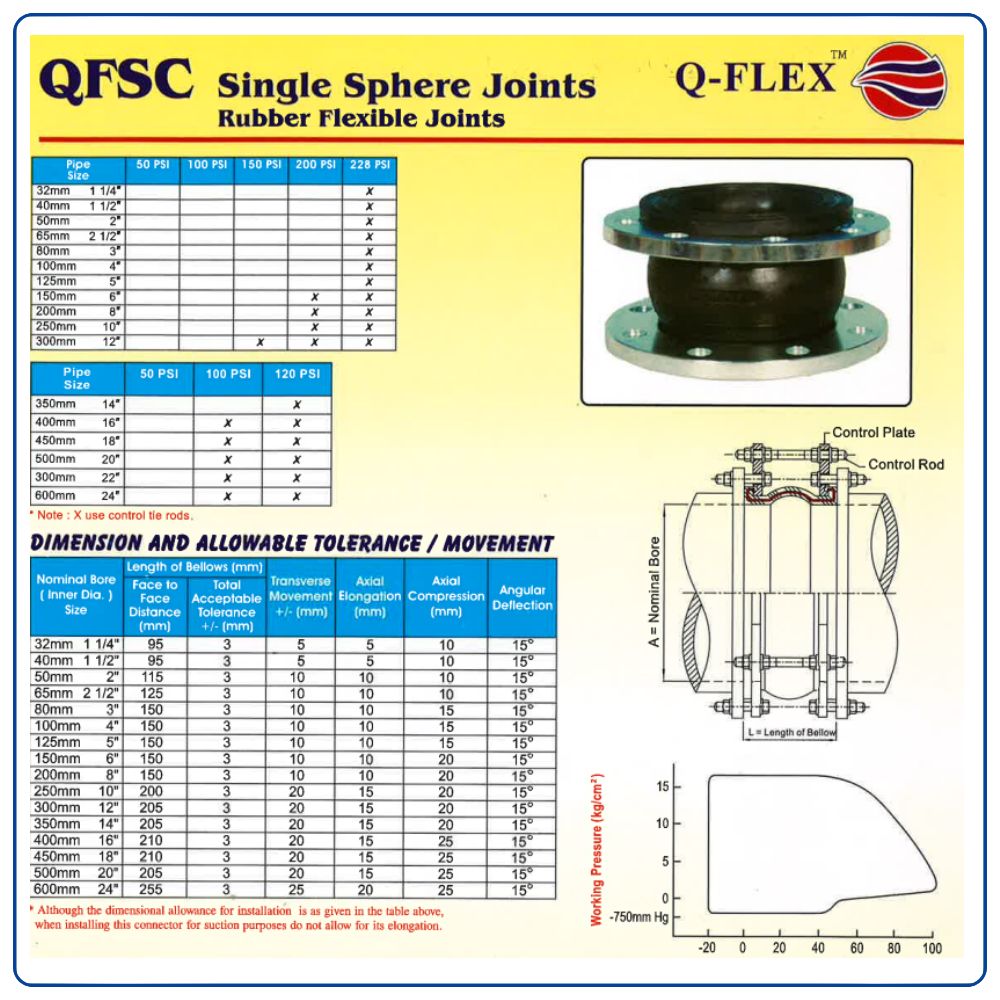

Bảng kích thước khớp nối mềm QFSC

Hướng dẫn lắp đặt

Để khớp nối hoạt động hiệu quả, cần lưu ý:

• Lắp đặt đúng tâm, tránh xoắn hoặc lệch quá mức
• Không kéo giãn vượt quá giới hạn cho phép
• Siết bulong đều lực, tránh lệch mặt bích
• Nên sử dụng thanh chống (control rod) với hệ áp cao
• Tránh tiếp xúc trực tiếp với hóa chất mạnh bên ngoài

So sánh khớp nối mềm cao su QFTU và QFSC

Địa chỉ mua khớp nối mềm cao su QFSC chính hãng

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam là đơn vị chuyên cung cấp khớp nối mềm cao su QFSC uy tín tại Việt Nam.

Cam kết:

• Sản phẩm chính hãng, đầy đủ CO – CQ
• Sẵn kho nhiều kích thước
• Giá cạnh tranh
• Hỗ trợ kỹ thuật tận tình
