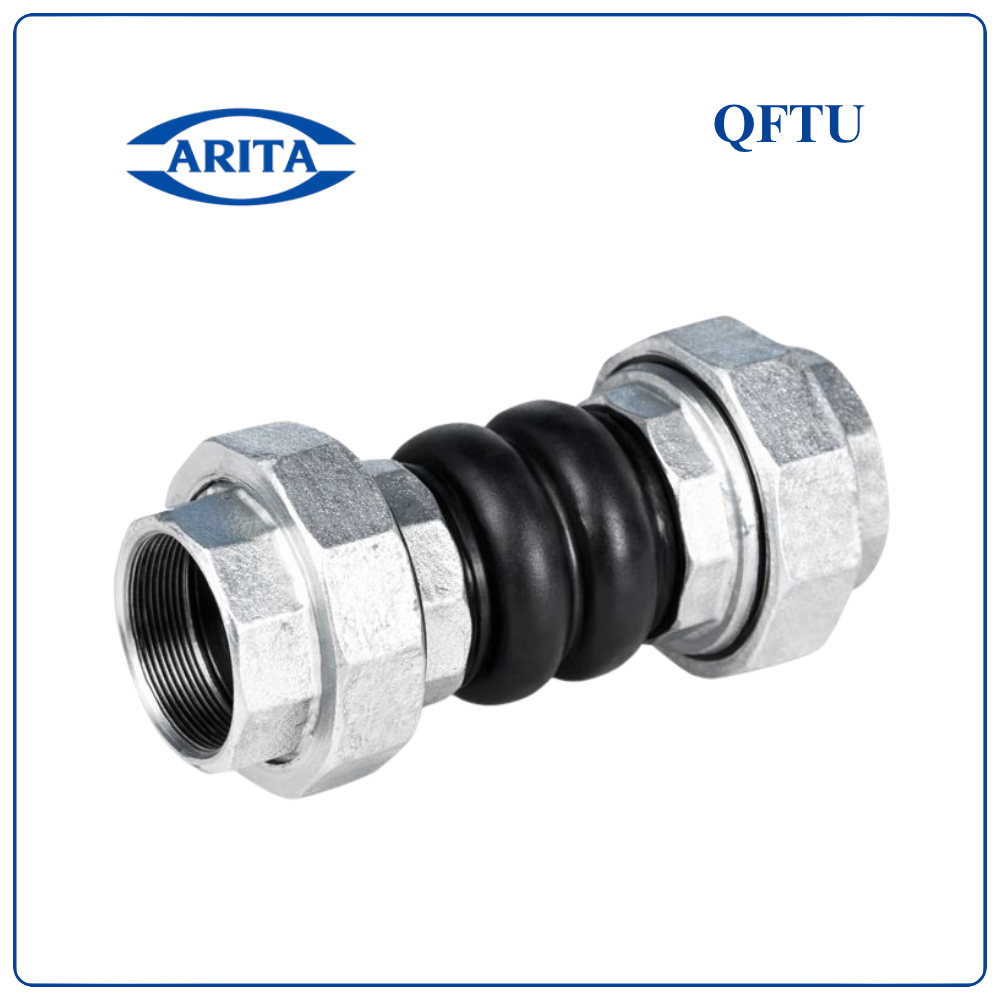

Khớp nối mềm cao su ren QFTU

Khớp nối mềm cao su ren QFTU là gì?

Khớp nối mềm cao su ren QFTU (Twin Sphere Union) là thiết bị kết nối đường ống sử dụng ren trong hai đầu, kết hợp thân cao su đàn hồi ở giữa nhằm giảm rung, bù giãn nở và hạn chế sai lệch lắp đặt.

So với khớp nối mặt bích, dòng QFTU có ưu điểm nổi bật là thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp, đặc biệt phù hợp với hệ thống đường ống kích thước nhỏ và trung bình.

Sản phẩm thường được sử dụng trong hệ thống dân dụng, tòa nhà, hoặc các cụm thiết bị cần giảm rung như máy bơm mini, hệ HVAC.

Ưu điểm của khớp nối mềm cao su ren QFTU

• Thiết kế nhỏ gọn: Phù hợp không gian hẹp, không cần mặt bích cồng kềnh
• Giảm rung, chống ồn tốt: Hạn chế truyền rung từ máy bơm, thiết bị
• Lắp đặt nhanh chóng: Kết nối ren tiện lợi, không cần hàn
• Bù sai lệch đường ống: Cho phép lệch tâm, lệch góc trong phạm vi cho phép
• Chống ăn mòn hiệu quả: Cao su EPDM/NBR làm việc tốt với nước, khí, hóa chất nhẹ
• Độ kín cao: Hạn chế rò rỉ trong quá trình vận hành
• Chi phí hợp lý: Phù hợp hệ thống nhỏ và dân dụng

Ứng dụng của khớp nối mềm QFTU

• Hệ thống cấp thoát nước dân dụng
• Hệ thống HVAC (điều hòa, thông gió)
• Lắp đặt máy bơm mini, máy bơm tăng áp
• Đường ống trong nhà máy nhỏ, tòa nhà
• Hệ thống xử lý nước, nước thải

Đặc biệt phù hợp với các hệ thống có không gian lắp đặt hạn chế.

Thông số kỹ thuật

• Kiểu kết nối: Ren trong (Union Thread)
• Cấu tạo: Dạng 2 cầu (Twin Sphere)
• Vật liệu thân: Cao su tổng hợp (EPDM / Neoprene)
• Lớp gia cường: Sợi nylon
• Vật liệu đầu nối: Gang dẻo (Malleable Iron)
• Áp suất làm việc: 16 bar (~16 kg/cm²)
• Áp suất phá hủy: > 50 bar (~711 PSI)
• Áp suất chân không: 500 mmHg
• Nhiệt độ làm việc: -20°C đến 100°C
• Môi trường: Nước, nước nóng, khí nén, hơi, dung môi, axit nhẹ

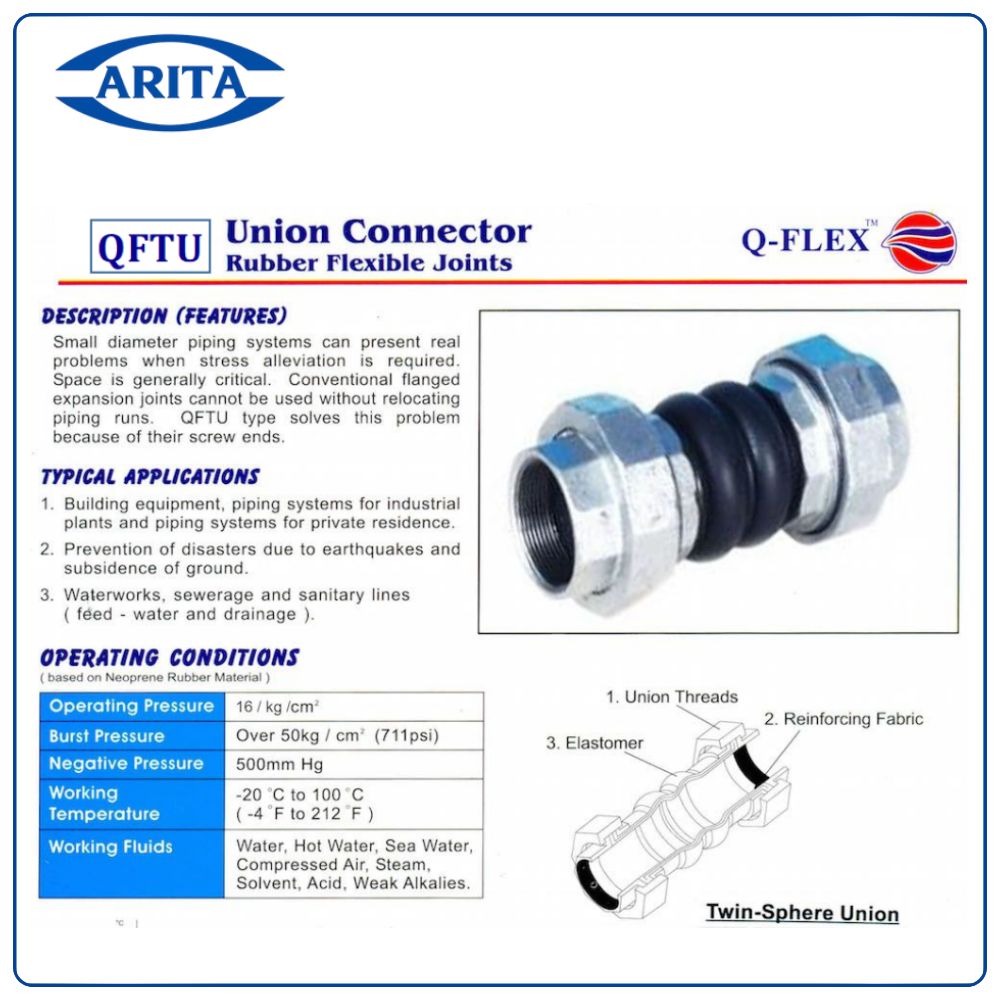

Cấu tạo khớp nối mềm QFTU

Khớp nối QFTU có cấu tạo đơn giản nhưng hiệu quả:

• Đầu nối ren (Union): Làm từ gang dẻo, giúp kết nối chắc chắn với đường ống
• Lớp cao su (Elastomer): Tạo độ đàn hồi, hấp thụ rung và giãn nở
• Lớp gia cường (Reinforcing Fabric): Tăng độ bền và khả năng chịu áp

Thiết kế 2 cầu giúp tăng khả năng đàn hồi và hấp thụ rung tốt hơn.

Khả năng giãn nở và bù sai lệch

Khớp nối QFTU cho phép hấp thụ nhiều dạng chuyển động:

• Giãn dọc trục: ~6 mm
• Co nén: ~10 – 15 mm
• Lệch ngang: ~22 – 30 mm
• Lệch góc: ~20°

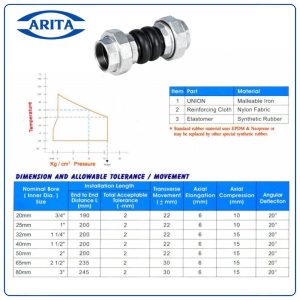

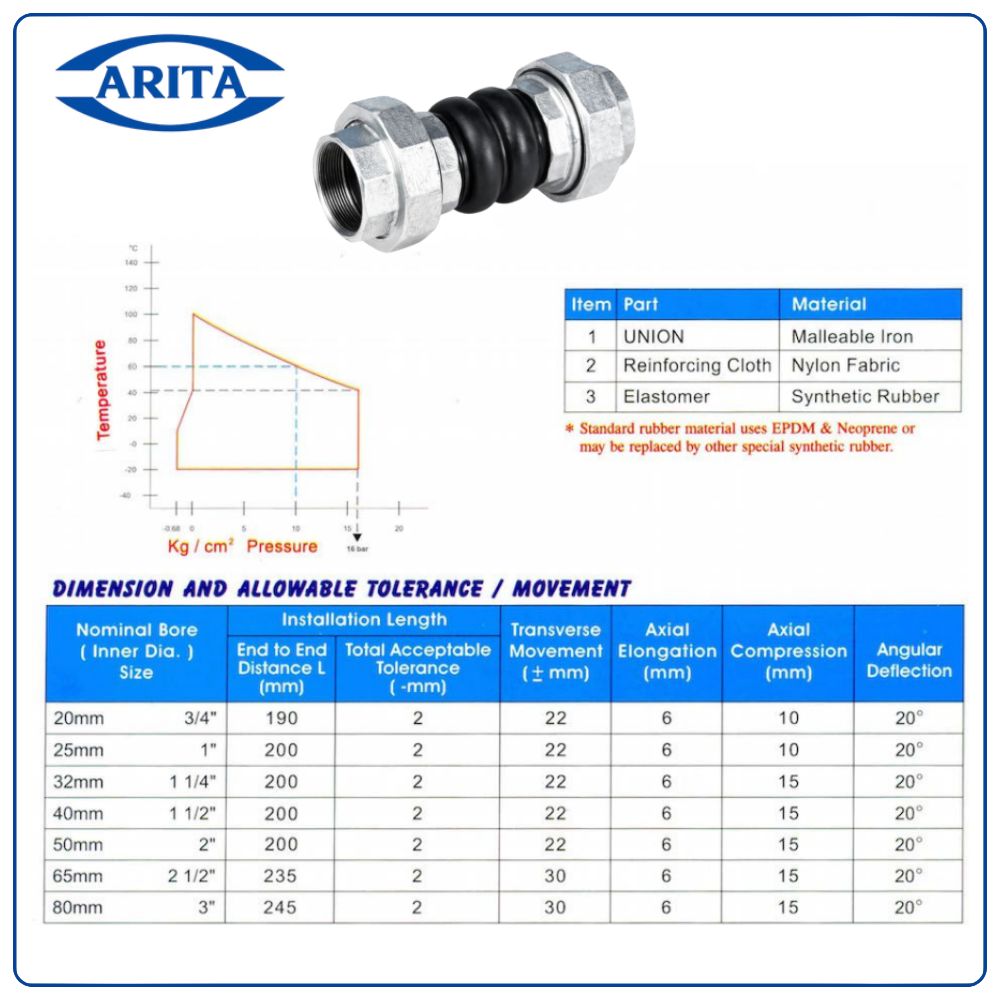

Bảng kích thước khớp nối mềm ren QFTU

Hướng dẫn lắp đặt

• Lắp đúng ren, tránh siết quá mạnh gây hỏng ren
• Không xoắn thân cao su khi lắp đặt
• Lắp đúng tâm, tránh lệch quá giới hạn
• Không sử dụng trong môi trường vượt nhiệt độ cho phép
• Kiểm tra định kỳ để đảm bảo độ kín

So sánh khớp nối mềm cao su QFTU và QFSC

Địa chỉ mua khớp nối mềm cao su ren QFTU chính hãng

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp khớp nối mềm QFTU chất lượng cao, đầy đủ kích thước.

Cam kết:

• Hàng chính hãng, có CO – CQ
• Sẵn kho nhiều size
• Giá tốt cho công trìn
• Hỗ trợ kỹ thuật tận tình
