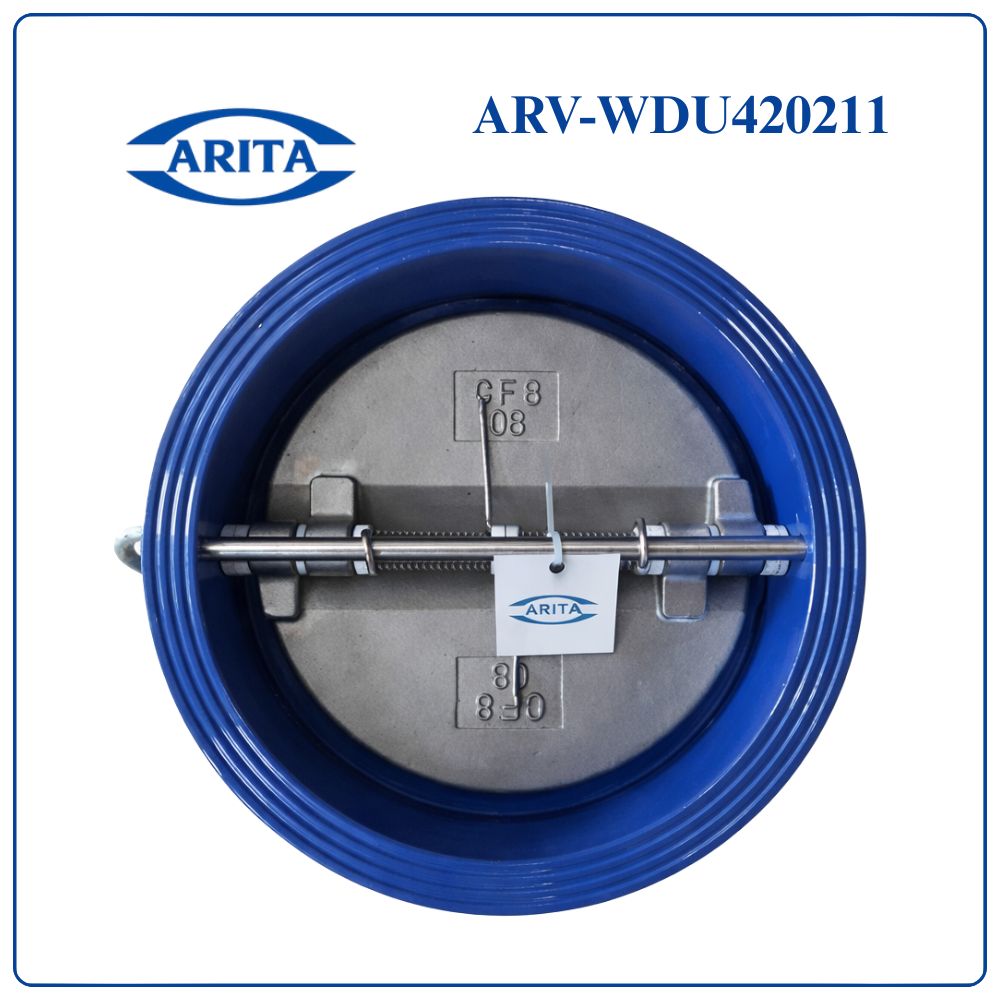

Van 1 chiều bướm Arita ARV-WDU420211

109 ₫

Model: ARV-WDU420211
Kiểu van: Van 1 chiều cánh bướm
Kiểu kết nối: Wafer (kẹp giữa 2 mặt bích)
Áp suất làm việc: 16 bar
Áp suất test thân: 24 bar
Áp suất test kín: 17.6 bar
Nhiệt độ làm việc:
EPDM: -15°C ~ 140°C
NBR: -10°C ~ 80°C
VITON: -20°C ~ 150°C
Môi trường: Nước, khí, dầu, chất lỏng

Danh mục: Van 1 chiều Arita

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội. HCM: 665A Lê Văn Tách, An Bình, Dĩ An, TP. HCM, Việt Nam.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

5/5 - (1 bình chọn)

Van 1 chiều bướm Arita ARV-WDU420211 là gì?

Van 1 chiều bướm Arita ARV-WDU420211 là thiết bị dùng để ngăn dòng chảy ngược trong hệ thống đường ống, giúp bảo vệ máy bơm và đảm bảo lưu chất chỉ di chuyển theo một chiều.

Van được thiết kế dạng cánh bướm đôi (Dual Plate Check Valve), lắp đặt kiểu wafer kẹp giữa hai mặt bích, giúp tiết kiệm không gian và giảm tổn thất áp suất.

Ưu điểm nổi bật

Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt
Trọng lượng nhẹ, dễ vận chuyển và thi công
Đóng mở nhanh, giảm hiện tượng búa nước
Độ kín cao, hạn chế rò rỉ lưu chất
Lắp đặt đơn giản dạng wafer
Phù hợp nhiều môi trường khác nhau
Tuổi thọ cao, vận hành ổn định

Ứng dụng thực tế

Hệ thống cấp thoát nước
Hệ thống phòng cháy chữa cháy (PCCC)
Hệ HVAC (điều hòa – thông gió)
Nhà máy công nghiệp
Hệ thống xử lý nước, nước thải

Thông số kỹ thuật

Model: ARV-WDU420211
Kiểu van: Van 1 chiều cánh bướm
Kiểu kết nối: Wafer (kẹp giữa 2 mặt bích)
Áp suất làm việc: 16 bar
Áp suất test thân: 24 bar
Áp suất test kín: 17.6 bar
Nhiệt độ làm việc:
EPDM: -15°C ~ 140°C
NBR: -10°C ~ 80°C
VITON: -20°C ~ 150°C
Môi trường: Nước, khí, dầu, chất lỏng

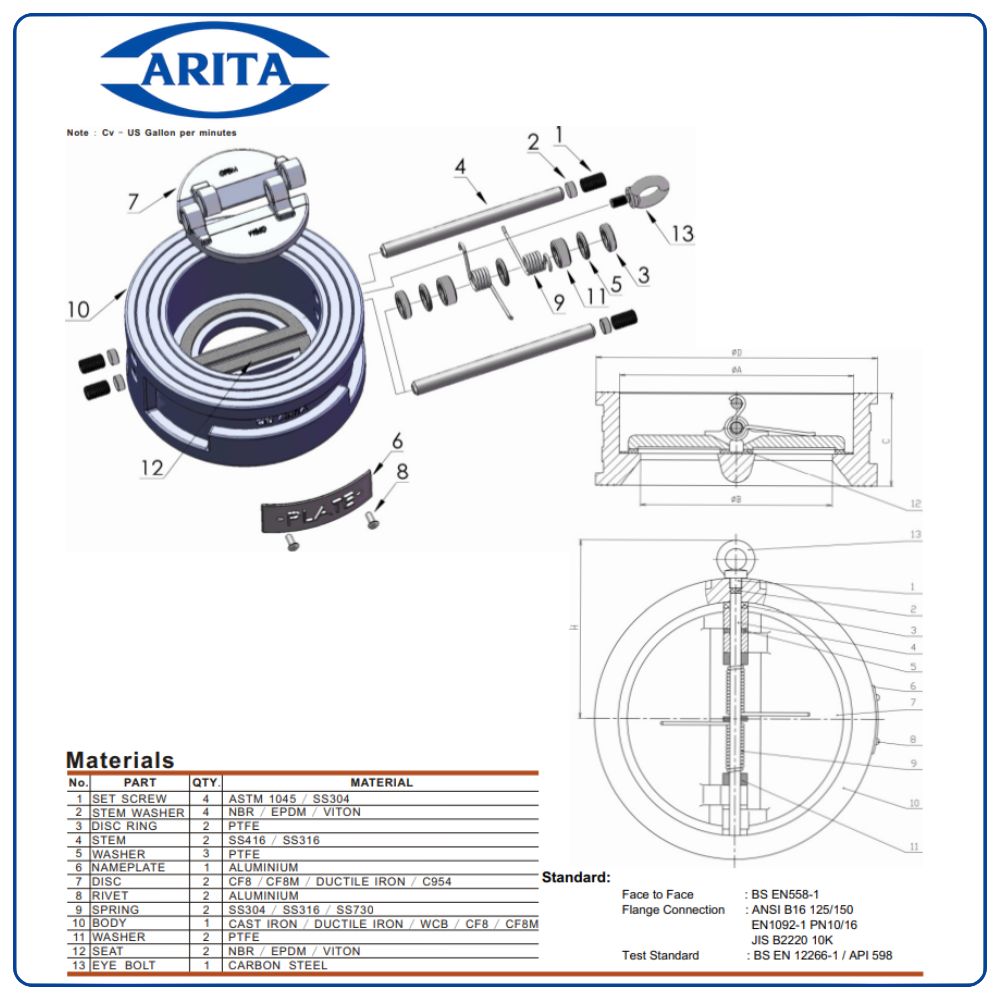

Cấu tạo van 1 chiều bướm Arita ARV-WDU420211

Van được thiết kế dạng cánh bướm đôi, giúp đóng mở nhanh và tăng độ kín.

STT	Bộ phận	Vật liệu	Chức năng
1	Thân van (Body)	Gang dẻo / Thép đúc	Chịu áp lực, bảo vệ toàn bộ van
2	Đĩa van (Disc)	Inox SS304 / SS316	Đóng/mở dòng chảy
3	Trục (Stem)	Inox	Truyền chuyển động
4	Lò xo (Spring)	Inox	Tự động đóng van
5	Gioăng (Seat)	EPDM / NBR / VITON	Làm kín
6	Vòng đệm (Washer)	PTFE / Inox	Giảm ma sát
7	Bu lông (Bolt)	Thép / Inox	Cố định kết cấu
8	Đai ốc (Nut)	Thép / Inox	Siết chặt
9	Tấm giữ (Retainer)	Inox	Giữ trục và lò xo

Nguyên lý hoạt động

Khi có dòng chảy → áp lực đẩy cánh van mở ra
Khi dòng dừng hoặc chảy ngược → lò xo đóng van ngay

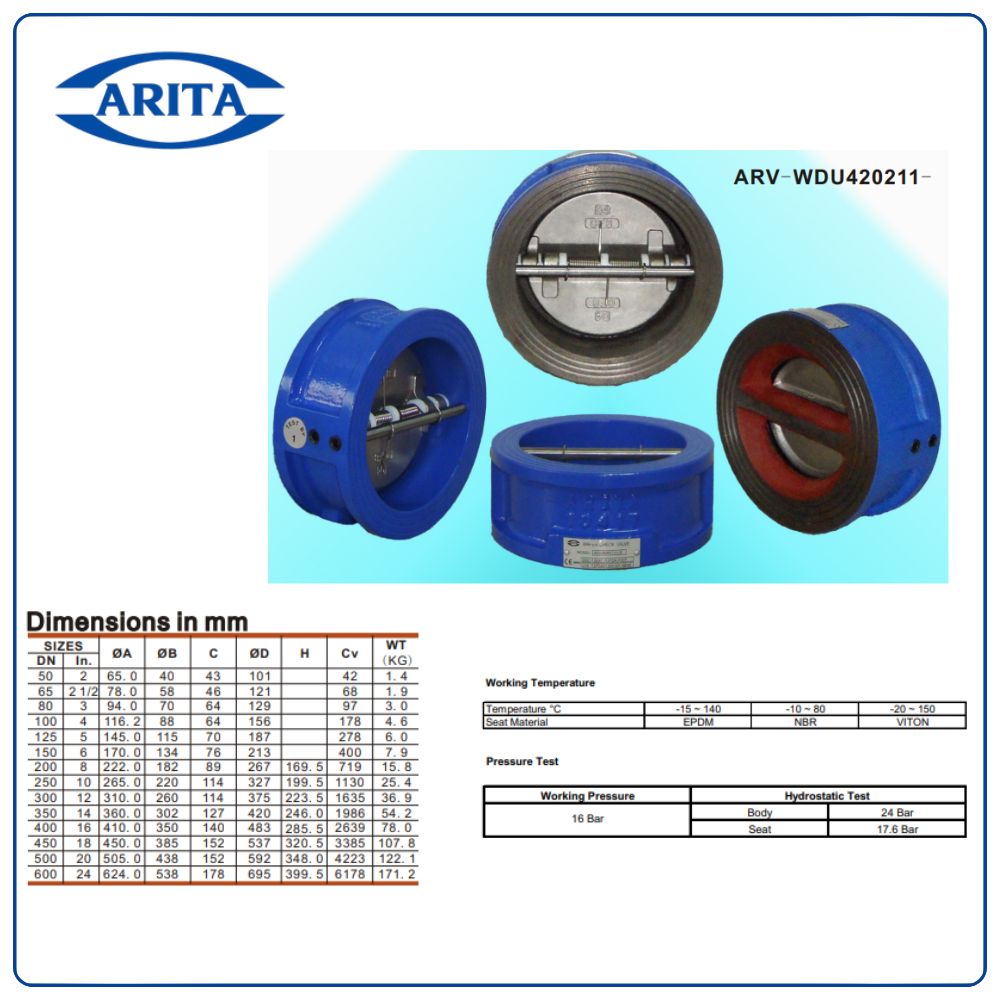

Bảng kích thước (Dimension)

DN	A	B	C	ØD	H	WT (kg)
50	62	65	40	43	101	1.4
65	72	78	58	46	121	1.9
80	94	70	64	129	97	3.0
100	114	82	64	156	178	4.6
125	145	115	70	187	278	6.0
150	172	138	76	213	290	7.9
200	226	202	89	327	199.5	11.3
250	265	220	114	327	199.5	25.4
300	323	310	160	475	223.5	36.9

Hướng dẫn lắp đặt

Kiểm tra trước khi lắp

Đảm bảo đúng kích thước DN
Làm sạch đường ống
Kiểm tra bề mặt bích và gioăng

Tiến hành lắp đặt

Đặt van giữa 2 mặt bích
Căn chỉnh đồng tâm
Siết bulong đều lực theo hình chữ X

Lưu ý quan trọng

Lắp đúng chiều mũi tên
Ưu tiên lắp ngang hoặc dòng chảy hướng lên
Không lắp ngược chiều

Kiểm tra vận hành

Chạy thử hệ thống
Kiểm tra rò rỉ
Đảm bảo van đóng/mở trơn tru

So sánh van 1 chiều bướm Arita ARV-109WT(U)-S và ARV-WDU420211

Tiêu chí	ARV-109WT(U)-S (Inox)	ARV-WDU420211 (Gang)
Vật liệu thân	Inox CF8M	Gang dẻo / Thép
Khả năng chống ăn mòn	Rất cao	Tốt
Áp suất làm việc	25 bar	16 bar
Nhiệt độ làm việc	-20 ~ 200°C	-15 ~ 140°C
Gioăng làm kín	VITON	EPDM / NBR
Lò xo	Inconel	Inox
Độ bền	Rất cao	Cao
Ứng dụng	Hóa chất, dầu nóng	Nước, PCCC
Giá thành	Cao	Thấp hơn
