Van 1 chiều lò xo inox Arita ARF-114SE
122 ₫
| Hạng mục | Tiêu chuẩn |
| Thiết kế | ASME B16.34 |
| Kiểm tra & thử nghiệm | API 598 |
| Kiểu kết nối | Ren BSPT (ISO 7/1) |
| Nhiệt độ làm việc | -29°C ~ 150°C |
| Áp suất danh định | PN40 (4.0 MPa) |
| Áp suất thử thân | 6.0 MPa |
| Áp suất thử kín | 4.4 MPa |
| Áp suất thử khí | 0.6 MPa |
| Môi trường sử dụng | Nước, dầu, khí |

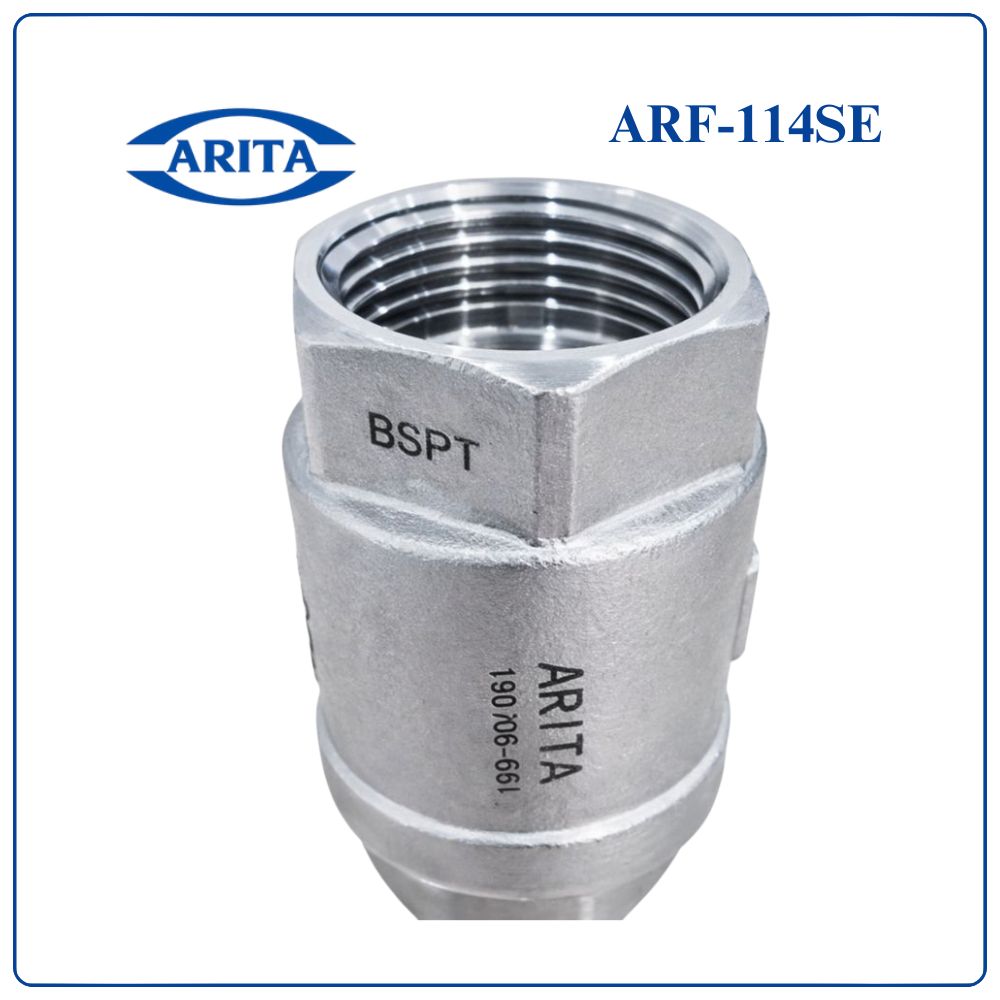

Van 1 chiều lò xo inox Arita ARF-114SE là gì?
Van 1 chiều lò xo inox Arita ARF-114SE là thiết bị kiểm soát dòng chảy theo một hướng, sử dụng cơ chế lò xo đàn hồi kết hợp đĩa van, giúp đóng kín nhanh chóng khi xảy ra dòng chảy ngược.
Sản phẩm thuộc thương hiệu Arita, nổi bật với khả năng chịu áp lực cao (PN40) và vật liệu inox cao cấp, phù hợp cho các hệ thống yêu cầu độ bền và độ kín khắt khe.
Điểm nổi bật của ARF-114SE
- Cơ chế lò xo phản hồi nhanh, giảm hiện tượng búa nước
- Thân và đĩa bằng inox, chống ăn mòn hiệu quả
- Thiết kế nhỏ gọn, lắp đặt linh hoạt nhiều vị trí
- Kết nối ren BSPT tiêu chuẩn, dễ thi công
- Hoạt động ổn định trong môi trường nước, khí và dầu
- Độ kín cao nhờ gioăng PTFE (Teflon)
Thông số kỹ thuật
| Hạng mục | Tiêu chuẩn |
| Thiết kế | ASME B16.34 |
| Kiểm tra & thử nghiệm | API 598 |
| Kiểu kết nối | Ren BSPT (ISO 7/1) |
| Nhiệt độ làm việc | -29°C ~ 150°C |
| Áp suất danh định | PN40 (4.0 MPa) |
| Áp suất thử thân | 6.0 MPa |
| Áp suất thử kín | 4.4 MPa |
| Áp suất thử khí | 0.6 MPa |
| Môi trường sử dụng | Nước, dầu, khí |

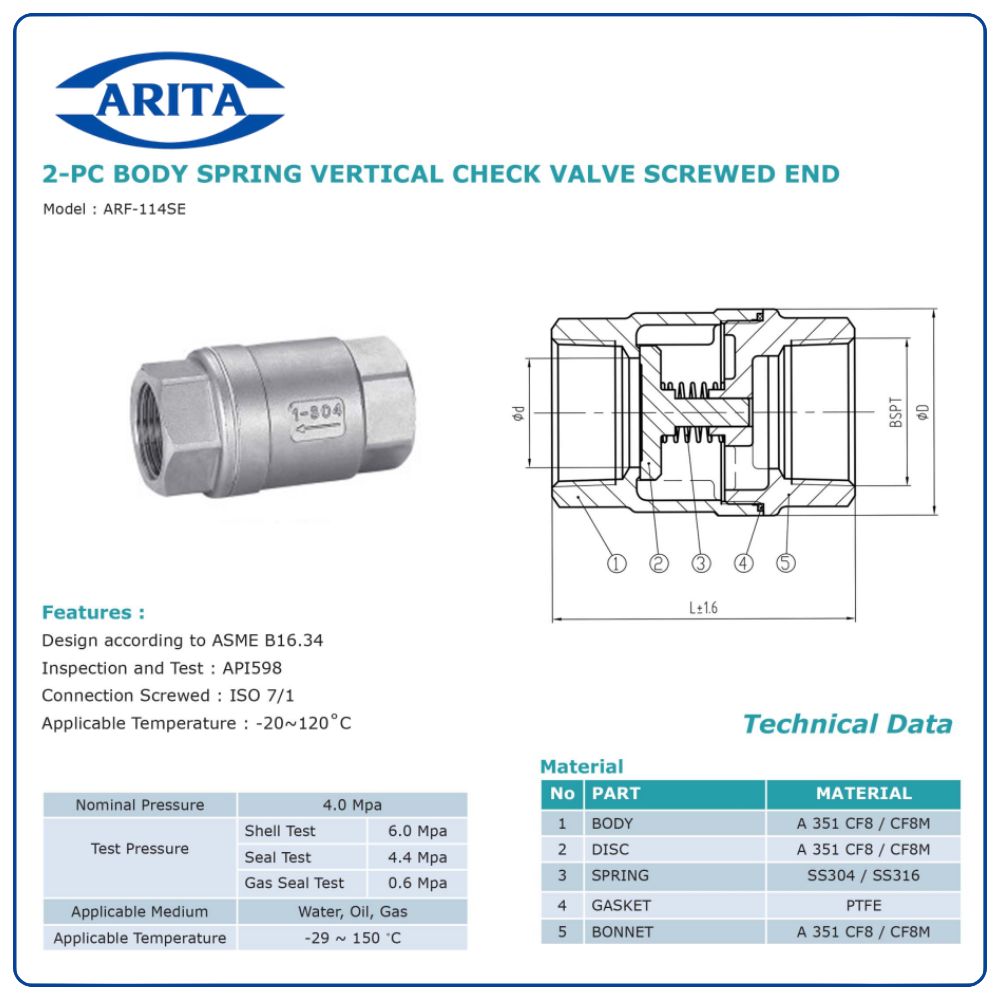

Cấu tạo vật liệu
| STT | Bộ phận | Vật liệu |
| 1 | Thân van (Body) | Inox 304 (CF8) / Inox 316 (CF8M) |
| 2 | Đĩa van (Disc) | Inox 304 / Inox 316 |
| 3 | Lò xo (Spring) | Inox SS304 / SS316 |
| 4 | Gioăng làm kín (Gasket) | PTFE (Teflon) |
| 5 | Nắp van (Bonnet) | Inox 304 / Inox 316 |

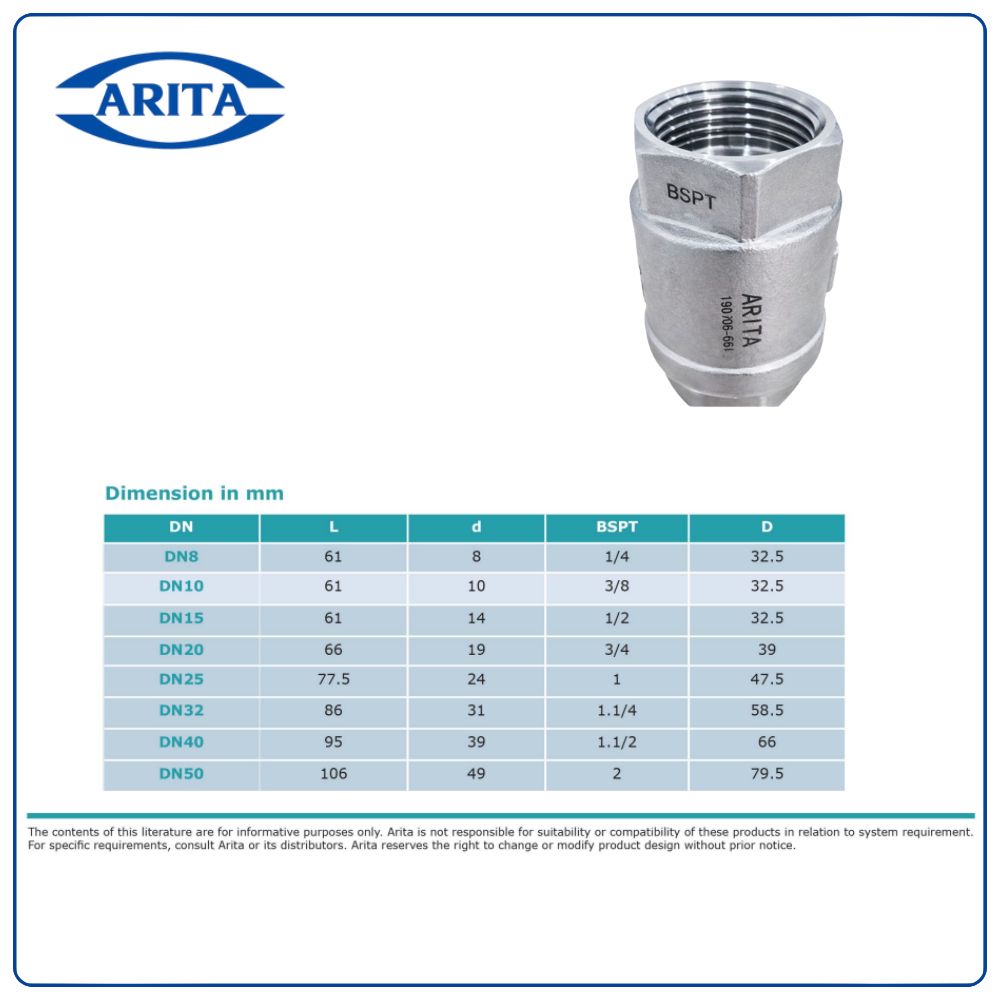

Bảng kích thước chi tiết
| DN | L | d | Size ren (BSPT) | D |
| DN8 | 61 | 8 | 1/4″ | 32.5 |
| DN10 | 61 | 10 | 3/8″ | 32.5 |
| DN15 | 61 | 14 | 1/2″ | 32.5 |
| DN20 | 66 | 19 | 3/4″ | 39 |
| DN25 | 77.5 | 24 | 1″ | 47.5 |
| DN32 | 86 | 31 | 1-1/4″ | 58.5 |
| DN40 | 95 | 39 | 1-1/2″ | 66 |
| DN50 | 106 | 49 | 2″ | 79.5 |
Ứng dụng thực tế
Van 1 chiều lò xo inox ARF-114SE được ứng dụng trong:
- Hệ thống đường ống áp lực cao
- Hệ thống khí nén công nghiệp
- Đường ống dầu, hóa chất nhẹ
- Ngành thực phẩm, dược phẩm
- Nhà máy sản xuất và khu công nghiệp
Hướng dẫn lắp đặt
Các bước cơ bản:
- Kiểm tra kích thước và ren kết nối
- Làm sạch đường ống trước khi lắp
- Lắp van theo chiều mũi tên trên thân
- Quấn băng tan và siết ren chắc chắn
- Vận hành thử để kiểm tra độ kín
Lưu ý:
- Có thể lắp theo phương ngang hoặc đứng
- Không sử dụng vượt áp suất PN40
- Tránh môi trường có tạp chất gây kẹt lò xo
So sánh van 1 chiều lò xo ARITA ARV-1014SE – DI-SLC-PN16 – ARF-114SE
| Tiêu chí | ARV-1014SE | DI-SLC-PN16 | ARF-114SE |
| Loại van | Lò xo piston | Lò xo trung tâm | Lò xo piston |
| Kiểu kết nối | Ren | Mặt bích | Ren |
| Vật liệu thân | Đồng | Gang cầu | Inox 304/316 |
| Vật liệu đĩa | Đồng | Inox | Inox |
| Lò xo | Inox | Inox | Inox |
| Áp suất làm việc | PN16 | PN16 | PN40 |
| Áp suất test thân | 2.4 MPa | 2.4 MPa | 6.0 MPa |
| Áp suất kín | 0.6 MPa | 1.76 MPa | 4.4 MPa |
| Nhiệt độ làm việc | -20 đến 120°C | Tối đa 80°C | -29 đến 150°C |
| Môi trường | Nước, dầu, khí | Nước sạch | Nước, dầu, khí |
| Dải kích thước | DN15 – DN100 | DN50 – DN400 | DN8 – DN50 |
| Chống ăn mòn | Khá | Trung bình | Rất tốt |
| Chịu áp lực | Trung bình | Trung bình | Cao |
| Giá thành | Thấp | Trung bình | Cao |
Mua van 1 chiều lò xo inox Arita ARF-114SE
Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam là đơn vị phân phối van Arita chính hãng, cam kết đầy đủ chứng từ CO-CQ và chất lượng sản phẩm.
Lợi ích khi mua hàng:
- Hàng sẵn kho, đủ kích thước
- Giá tốt cho dự án và đại lý
- Tư vấn kỹ thuật chi tiết
- Hỗ trợ giao hàng nhanh
Hotline:
- 0961.332.786
- 0961.483.239
Kết luận
Van 1 chiều lò xo inox Arita ARF-114SE là giải pháp lý tưởng cho hệ thống yêu cầu áp lực cao, độ kín tốt và độ bền lâu dài. Với thiết kế chắc chắn và vật liệu inox cao cấp, sản phẩm đáp ứng hiệu quả trong nhiều môi trường công nghiệp khác nhau.
