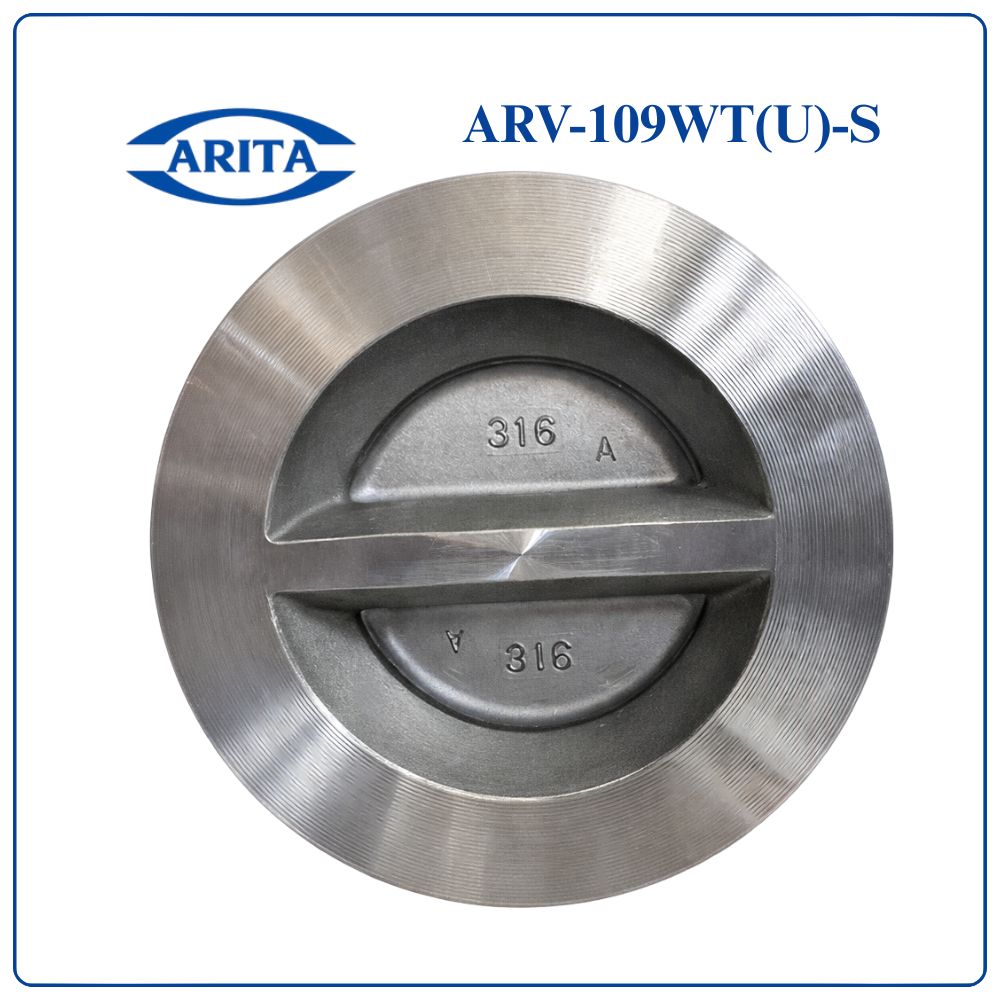

Van 1 chiều bướm inox Arita ARV-109WT(U)-S

Van 1 chiều bướm inox Arita ARV-109WT(U)-S là gì?

Van 1 chiều bướm inox Arita ARV-109WT(U)-S là dòng van công nghiệp cao cấp, được thiết kế để ngăn dòng chảy ngược trong hệ thống đường ống. Sản phẩm sử dụng kết cấu cánh bướm đôi (Dual Plate Check Valve) kết hợp vật liệu inox giúp tăng khả năng chống ăn mòn và chịu nhiệt.

Van phù hợp với các môi trường khắc nghiệt như hóa chất, nước biển, dầu nóng, hơi.

Ưu điểm nổi bật

• Chất liệu inox cao cấp → chống ăn mòn cực tốt
• Chịu nhiệt độ cao lên đến 200°C
• Đóng mở nhanh, giảm búa nước
• Thiết kế wafer nhỏ gọn
• Độ kín cao nhờ seat VITON
• Hoạt động ổn định trong môi trường khắc nghiệt
• Tuổi thọ cao hơn van gang thông thường

Ứng dụng thực tế

• Hệ thống hóa chất
• Nhà máy thực phẩm, dược phẩm
• Hệ thống nước biển, nước thải
• Hệ thống dầu nóng, hơi
• Công nghiệp nặng, nhà máy sản xuất

Thông số kỹ thuật

• Model: ARV-109WT(U)-S
• Kiểu van: Van 1 chiều cánh bướm inox
• Tiêu chuẩn thiết kế: ASME B16.34
• Tiêu chuẩn kiểm tra: API 598
• Áp suất làm việc: 2.5 MPa (~25 bar)
• Áp suất test kín: 2.75 MPa
• Áp suất test thân: 3.75 MPa
• Kiểu kết nối: Wafer
• Nhiệt độ làm việc: -20°C ~ 200°C
• Seat: VITON
• Môi trường: Nước, dầu, khí, hóa chất

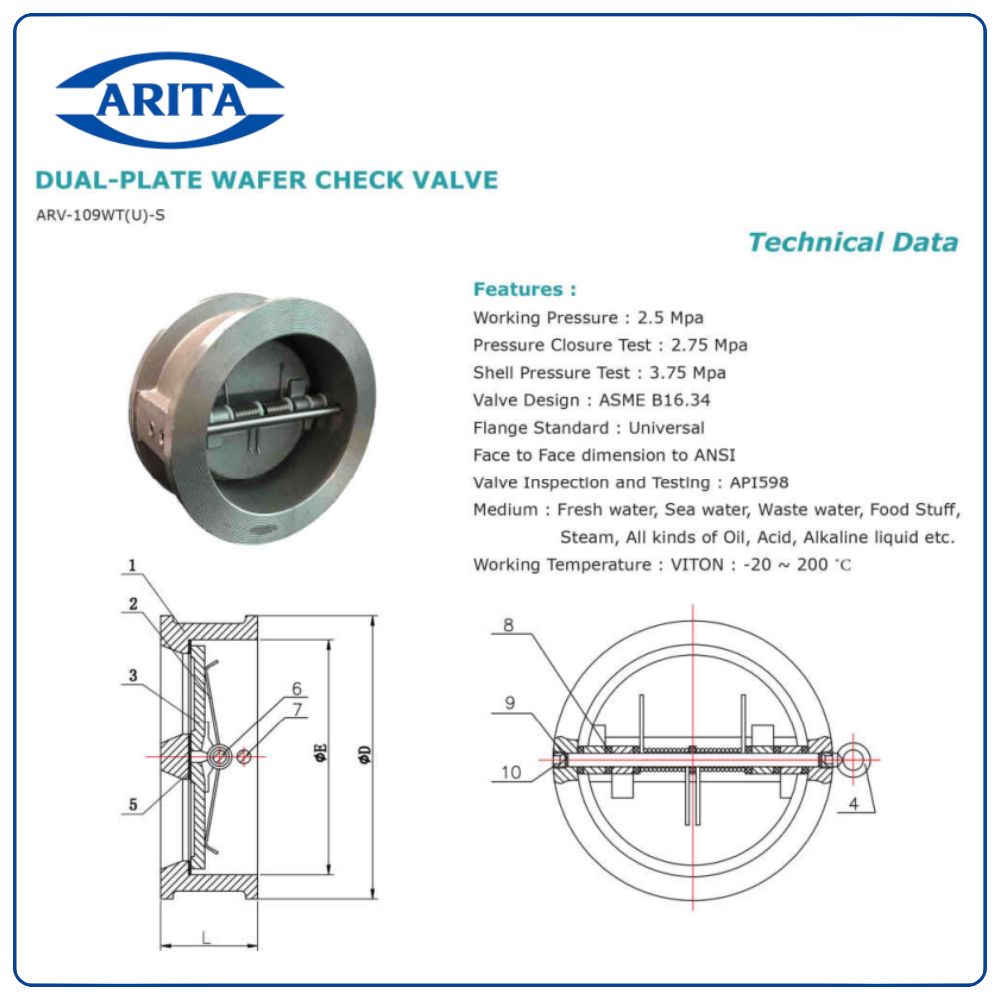

Cấu tạo van 1 chiều bướm inox ARV-109WT(U)-S

Nguyên lý hoạt động

• Dòng chảy đi qua → đĩa van mở
• Dòng dừng → lò xo inox đóng van ngay

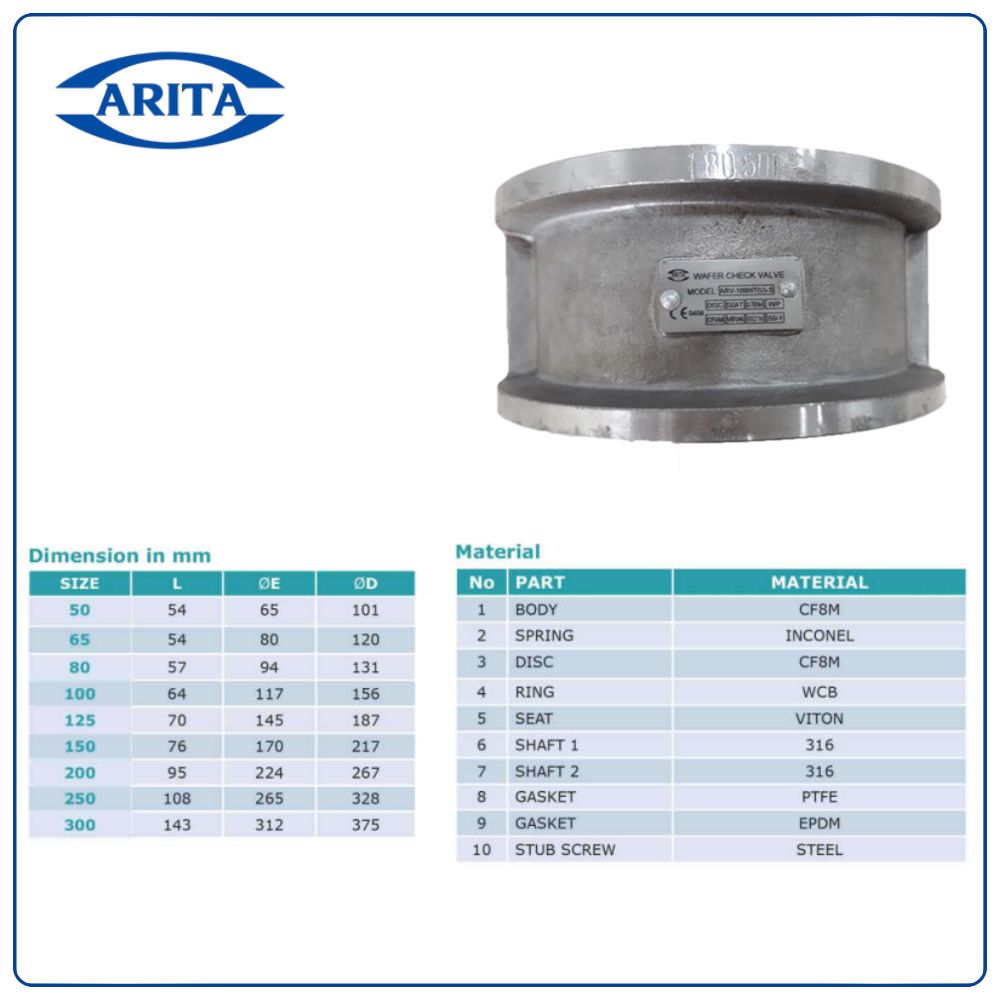

Bảng kích thước

Hướng dẫn lắp đặt

• Lắp giữa 2 mặt bích (wafer)
• Lắp đúng chiều dòng chảy
• Siết bulong đều lực
• Có thể lắp ngang hoặc đứng (dòng đi lên)
• Kiểm tra vận hành sau lắp

So sánh van 1 chiều bướm Arita ARV-109WT(U)-S và ARV-WDU420211
