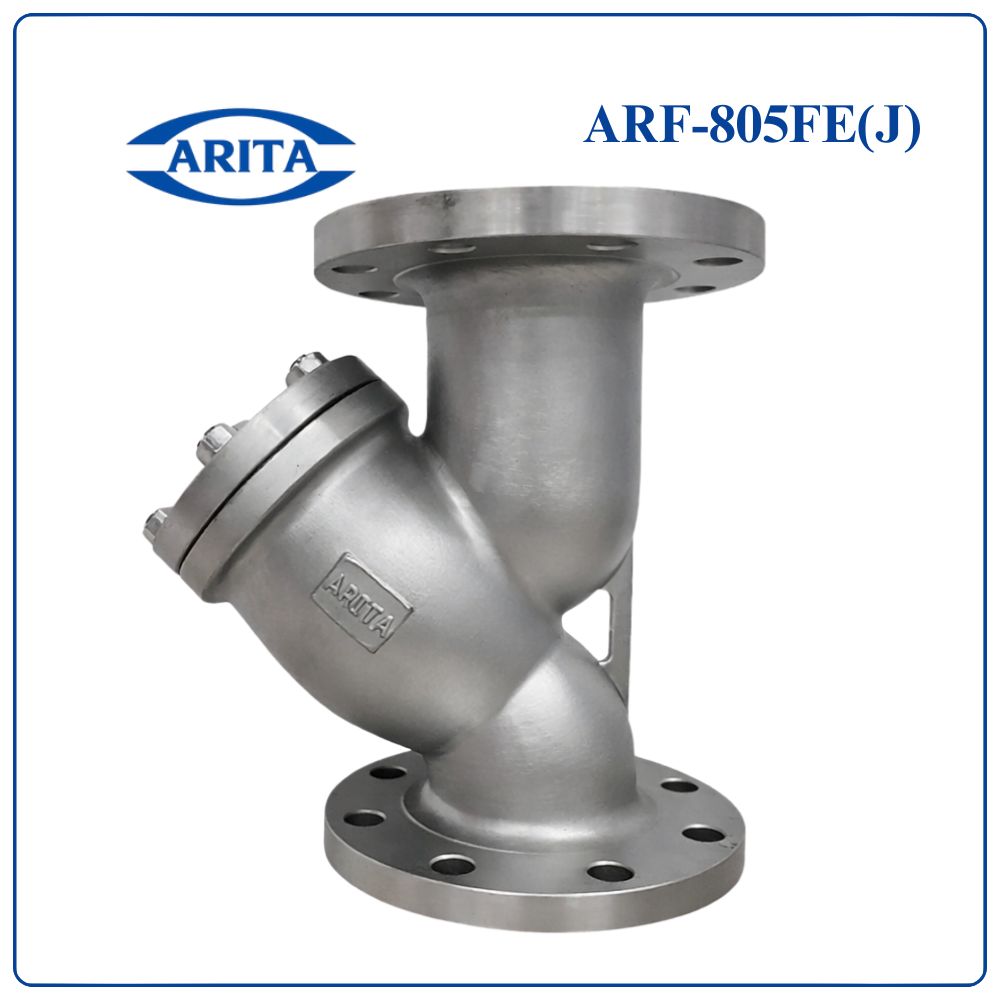

Y lọc Arita ARF-805FE(J)

126 ₫

Model: ARF-805FE(J)
Kiểu: Lọc y (Y-strainer)
Kết nối: Mặt bích
Tiêu chuẩn mặt bích: JIS B2220
Chiều dài lắp đặt: Theo tiêu chuẩn Arita
Tiêu chuẩn kiểm tra: JIS B2003
Môi chất sử dụng: Nước, dầu, khí, hơi
Nhiệt độ làm việc: -20°C đến 120°C
Áp lực danh định: 14 kgf/cm²
Áp lực thử thân: 21 kgf/cm²

Danh mục: Lọc Y Arita

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội. HCM: 665A Lê Văn Tách, An Bình, Dĩ An, TP. HCM, Việt Nam.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

5/5 - (1 bình chọn)

Khái niệm Y lọc Arita ARF-805FE(J)

Y lọc Arita ARF-805FE(J) là thiết bị dùng để loại bỏ cặn bẩn, rác, tạp chất trong dòng lưu chất trước khi đi qua các thiết bị quan trọng như van, bơm, đồng hồ đo. Van có thiết kế dạng chữ Y, giúp dòng chảy đi qua ổn định và hạn chế sụt áp.

Sản phẩm sử dụng kết nối mặt bích, phù hợp với các hệ thống đường ống công nghiệp có kích thước lớn.

Đặc điểm nổi bật

Thiết kế dạng chữ Y, giảm tổn thất áp suất
Thân gang đúc chắc chắn, độ bền cao
Lưới lọc inox chống ăn mòn
Nắp lọc tháo rời dễ vệ sinh
Kết nối mặt bích tiêu chuẩn JIS
Làm việc ổn định trong nhiều môi trường

Ứng dụng

Y lọc Arita ARF-805FE(J) được sử dụng trong:

Hệ thống cấp thoát nước
Nhà máy xử lý nước
Hệ thống hơi, khí nén
Đường ống dầu và hóa chất nhẹ
Nhà máy sản xuất công nghiệp

Thông số kỹ thuật

Model: ARF-805FE(J)
Kiểu: Y lọc (Y-strainer)
Kết nối: Mặt bích
Tiêu chuẩn mặt bích: JIS B2220
Chiều dài lắp đặt: Theo tiêu chuẩn Arita
Tiêu chuẩn kiểm tra: JIS B2003
Môi chất sử dụng: Nước, dầu, khí, hơi
Nhiệt độ làm việc: -20°C đến 120°C
Áp lực danh định: 14 kgf/cm²
Áp lực thử thân: 21 kgf/cm²

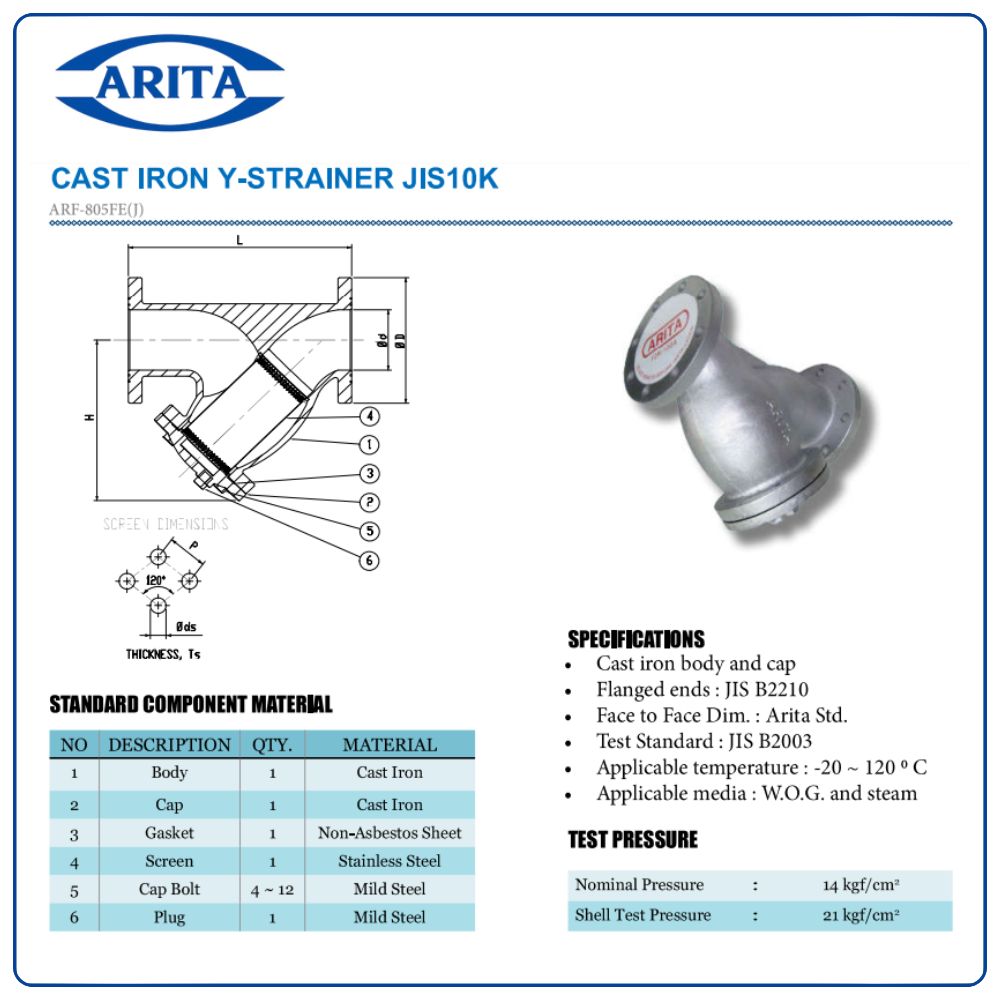

Cấu tạo Y lọc Arita ARF-805FE(J)

Lọc gồm 6 bộ phận chính:

Body (Thân lọc): Làm từ gang đúc, chịu áp lực và định hình dòng chảy
Cap (Nắp lọc): Đậy kín phần lưới lọc, có thể tháo rời
Gasket (Gioăng): Làm kín giữa thân và nắp, vật liệu không amiang
Screen (Lưới lọc): Inox, giữ lại rác và tạp chất
Cap Bolt (Bu lông): Cố định nắp lọc với thân
Plug (Nút xả): Dùng để xả cặn trong quá trình vệ sinh

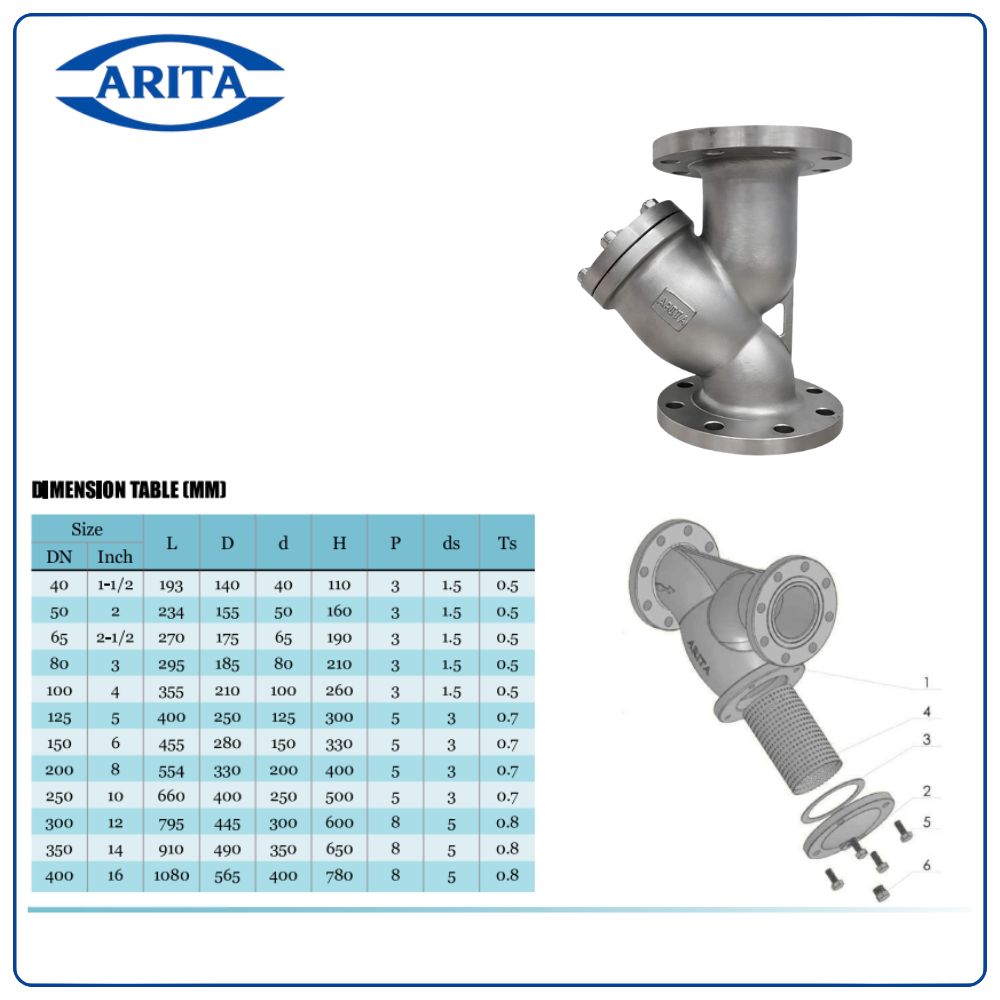

Bảng kích thước Y lọc Arita ARF-805FE(J)

DN	Inch	L (mm)	D (mm)	d (mm)	H (mm)	P	ds	Ts
40	1-1/2	193	140	40	110	3	1.5	0.5
50	2	234	155	50	160	3	1.5	0.5
65	2-1/2	270	175	65	190	3	1.5	0.5
80	3	295	185	80	210	3	1.5	0.5
100	4	355	210	100	260	3	1.5	0.5
125	5	400	250	125	300	5	3	0.7
150	6	455	280	150	330	5	3	0.7
200	8	554	330	200	400	5	3	0.7
250	10	660	400	250	500	5	3	0.7
300	12	795	445	300	600	8	5	0.8
350	14	910	490	350	650	8	5	0.8
400	16	1080	565	400	780	8	5	0.8

Hướng dẫn lắp đặt

Vị trí lắp

Lắp theo chiều dòng chảy (theo mũi tên trên thân)
Nên lắp nghiêng để thuận tiện vệ sinh
Tránh lắp ngược gây tắc nghẽn

Khi lắp đặt

Siết bu lông đều các mặt bích
Đảm bảo gioăng kín
Kiểm tra khoảng trống để tháo lưới

Bảo trì

Vệ sinh lưới lọc định kỳ
Xả cặn qua nút xả
Kiểm tra gioăng khi tháo lắp

Bảng so sánh Y lọc Arita ARF-805FE(J) và ARV-105FE(J)

Tiêu chí	ARF-805FE(J)	ARV-105FE(J)
Dòng sản phẩm	Y lọc gang	Y lọc inox
Vật liệu thân	Gang FC200	Inox A351 CF8 / CF8M
Lưới lọc	Inox	Inox SS304 / SS316
Gioăng làm kín	Không amiăng (Non-asbestos)	Gioăng kim loại xoắn (Spiral Wound)
Kết nối	Mặt bích JIS	Mặt bích JIS 10K
Tiêu chuẩn thiết kế	JIS	ASME B16.5
Tiêu chuẩn kiểm tra	JIS B2003	API 598
Áp lực làm việc	14 kgf/cm² (~PN16)	10K
Áp lực thử thân	21 kgf/cm²	3.0 MPa
Nhiệt độ làm việc	Khoảng -20°C đến 120°C	-29°C đến 425°C
Môi chất sử dụng	Nước, dầu, khí	Nước, dầu, khí, môi trường nhiệt cao
Dải kích thước	DN40 – DN400	DN15 – DN300
Khả năng chịu nhiệt	Trung bình	Rất cao
Chống ăn mòn	Khá (phụ thuộc môi trường)	Rất tốt (inox)
Ứng dụng	Hệ nước, PCCC, HVAC	Hệ hơi, hóa chất, nhiệt độ cao
Giá thành	Thấp hơn	Cao hơn
