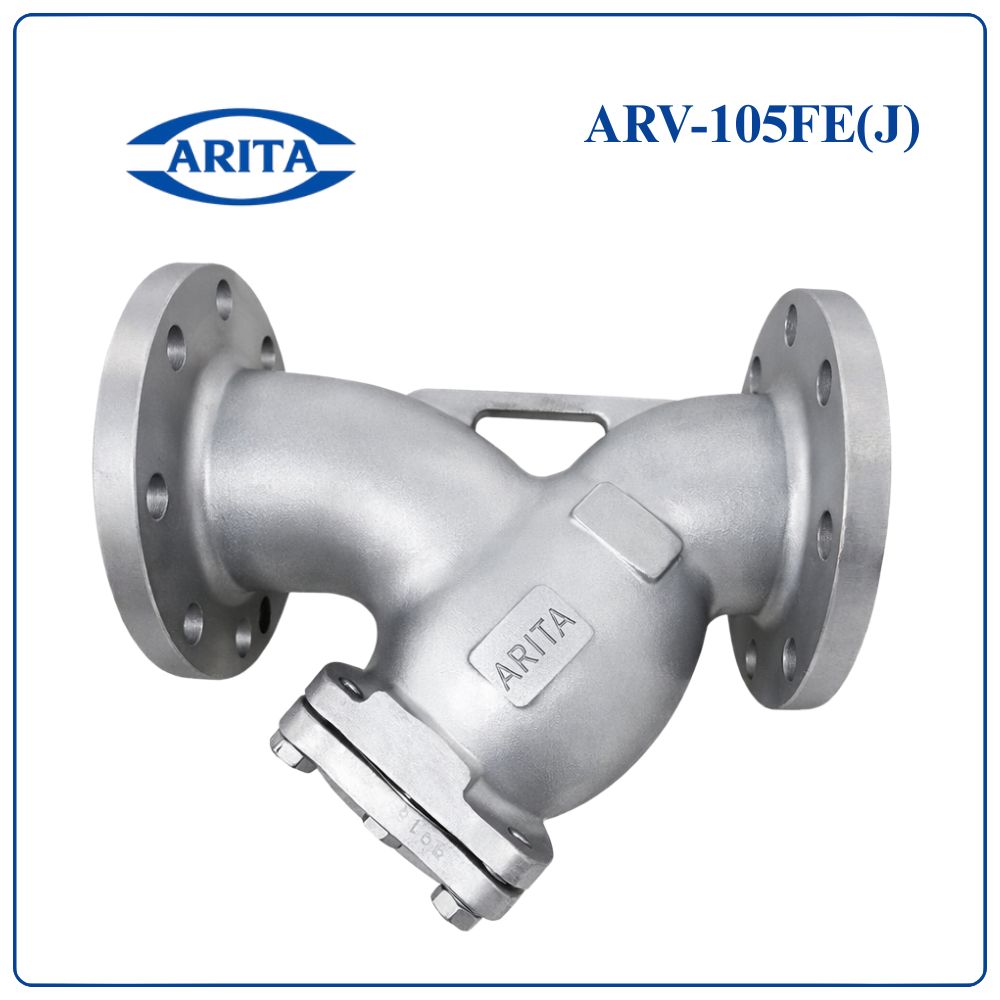

Y lọc Arita ARV-105FE(J)

Giới thiệu sản phẩm

Y lọc Arita ARV-105FE(J) là dòng lọc chữ Y bằng inox, sử dụng kết nối mặt bích tiêu chuẩn JIS 10K, được thiết kế để loại bỏ cặn rắn trong hệ thống đường ống. Nhờ cấu tạo dạng chữ Y, thiết bị giúp duy trì dòng chảy ổn định và bảo vệ các thiết bị phía sau khỏi hư hỏng do tạp chất.

Sản phẩm đặc biệt phù hợp với môi trường có nhiệt độ cao hoặc yêu cầu chống ăn mòn tốt.

Đặc điểm kỹ thuật

• Kết nối mặt bích tiêu chuẩn JIS 10K
• Thân inox đúc chịu nhiệt và chống ăn mòn
• Lưới lọc dạng rổ, dễ tháo vệ sinh
• Gioăng kim loại xoắn (Spiral Wound) kín khít
• Làm việc tốt trong môi trường nhiệt độ cao
• Phù hợp nhiều loại lưu chất công nghiệp

Thông số kỹ thuật

• Model: ARV-105FE(J)
• Loại: Y lọc (Y strainer)
• Kiểu kết nối: Mặt bích JIS 10K
• Tiêu chuẩn mặt bích: ASME B16.5-2009
• Tiêu chuẩn kiểm tra: API 598-2009
• Áp suất danh định: 10K
• Áp suất thử thân: 3.0 MPa
• Nhiệt độ làm việc: -29°C đến 425°C
• Môi chất: Nước, dầu, khí

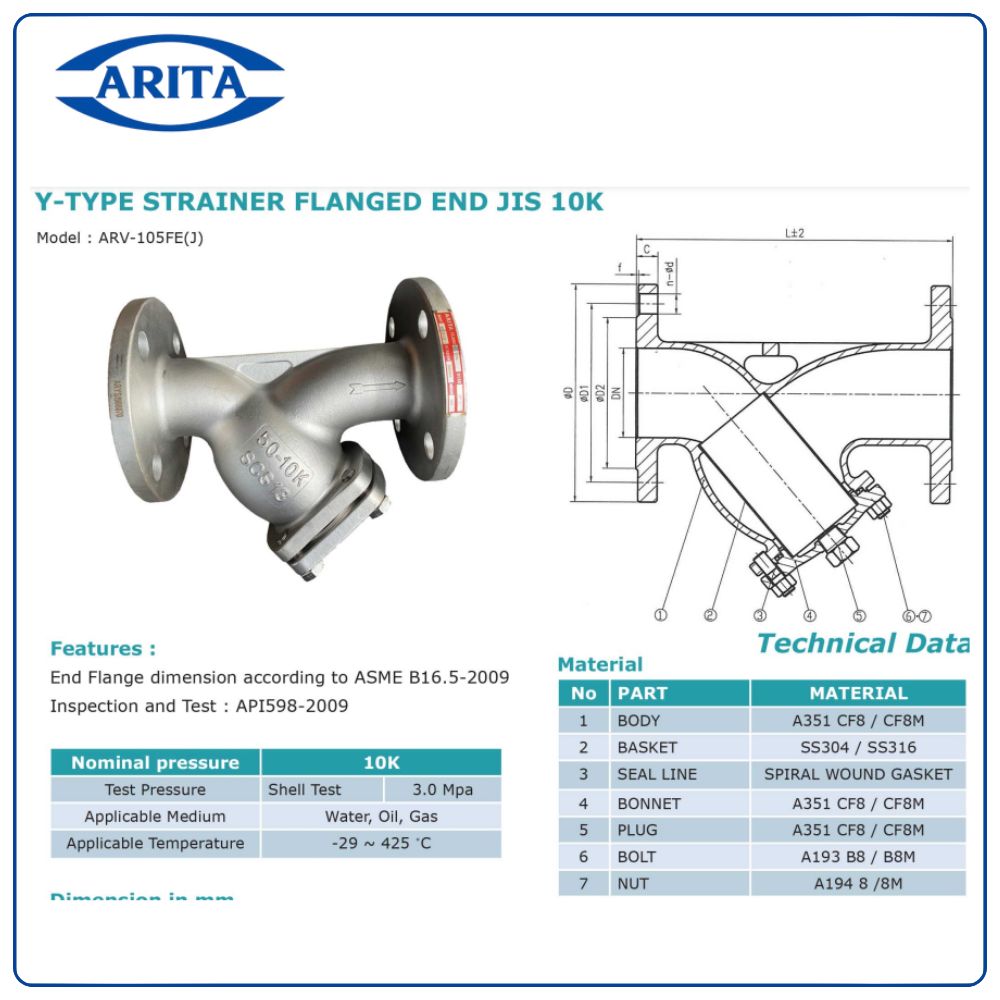

Cấu tạo và vật liệu

Y lọc Arita ARV-105FE(J) gồm các bộ phận chính:

1. Thân van (Body): Đúc từ inox A351 CF8 hoặc CF8M, chịu áp lực và nhiệt độ cao
2. Lưới lọc (Basket): Inox SS304 hoặc SS316, giữ lại tạp chất
3. Gioăng làm kín (Seal): Dạng Spiral Wound, đảm bảo độ kín khi áp lực lớn
4. Nắp (Bonnet): Inox CF8/CF8M, cho phép tháo lắp kiểm tra lưới
5. Nút xả (Plug): Dùng để xả cặn tích tụ
6. Bu lông (Bolt): Inox A193 B8/B8M, liên kết nắp và thân
7. Đai ốc (Nut): Inox A194 8/8M, siết chặt kết cấu

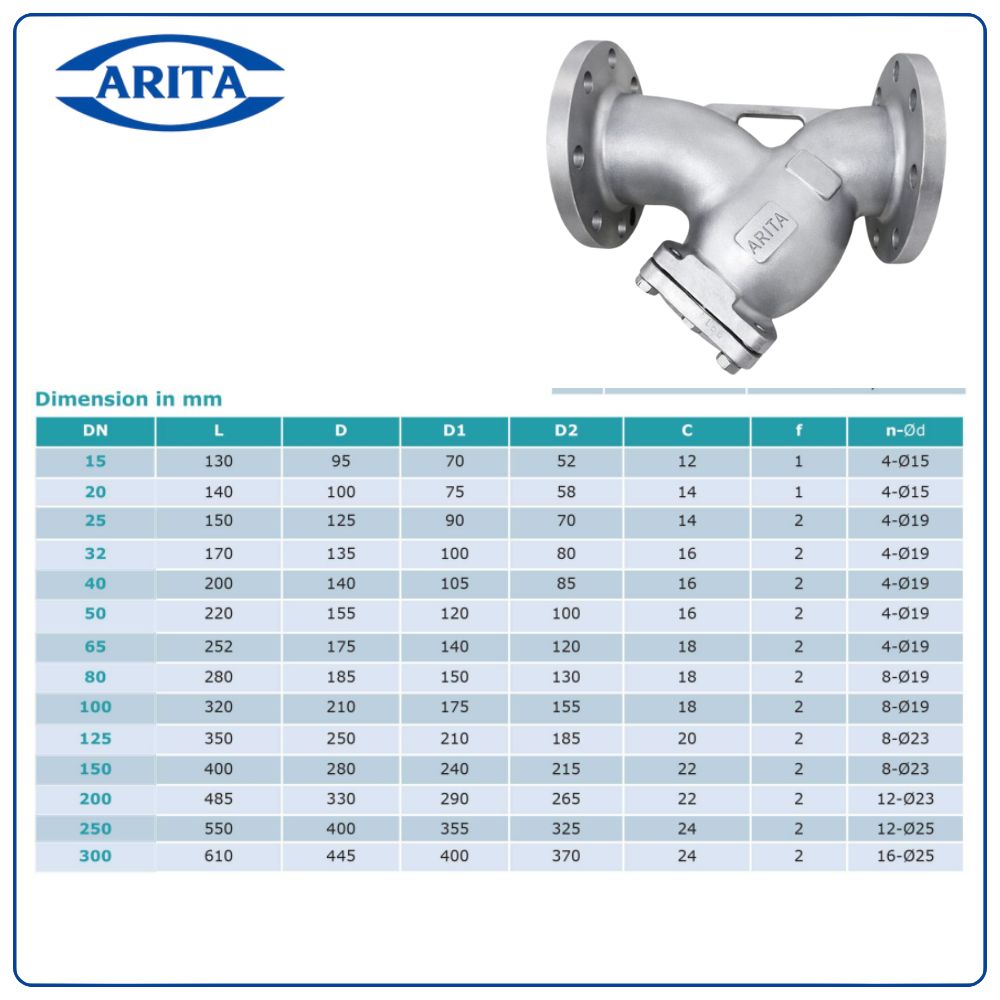

Bảng kích thước

Nguyên lý hoạt động

Khi lưu chất đi qua lọc, các tạp chất rắn sẽ bị giữ lại tại lưới lọc bên trong. Dòng lưu chất sạch tiếp tục đi qua hệ thống. Khi cặn tích tụ nhiều, người dùng có thể tháo nắp hoặc xả qua nút xả để vệ sinh.

Hướng dẫn lắp đặt

• Lắp theo chiều mũi tên trên thân
• Đặt nghiêng phần lưới xuống dưới để dễ gom cặn
• Siết đều bu lông mặt bích
• Đảm bảo có không gian tháo nắp vệ sinh

Hướng dẫn lắp đặt chi tiết

Để Y lọc Arita ARV-105FE(J) hoạt động hiệu quả và bền bỉ, cần thực hiện lắp đặt đúng kỹ thuật theo các bước sau:

Bước 1: Kiểm tra trước khi lắp

• Đối chiếu kích thước DN, tiêu chuẩn mặt bích (JIS 10K) với đường ống
• Kiểm tra ngoại quan sản phẩm: không nứt, móp, sai ren hoặc mặt bích
• Làm sạch bên trong đường ống để tránh cặn lớn làm tắc lưới ngay từ đầu

Bước 2: Xác định vị trí lắp

• Lắp theo đúng chiều dòng chảy, dựa vào mũi tên đúc trên thân lọc
• Nên lắp tại vị trí dễ thao tác để thuận tiện bảo trì
• Tránh lắp ở nơi rung động mạnh hoặc áp lực thay đổi đột ngột

Bước 3: Định hướng lắp đặt

• Đặt lọc theo phương ngang của đường ống
• Phần chứa lưới lọc (nhánh chữ Y) phải hướng xuống dưới để cặn rơi vào đúng vị trí
• Không lắp ngược (hướng lên trên) vì sẽ làm giảm hiệu quả lọc và dễ gây tắc nghẽn

Bước 4: Lắp ghép mặt bích

• Đặt gioăng làm kín vào giữa hai mặt bích
• Căn chỉnh đồng tâm giữa lọc và đường ống
• Lắp bu lông và siết theo nguyên tắc đối xứng (hình sao) để đảm bảo kín đều
• Không siết lệch hoặc siết từng bên gây hở gioăng

Bước 5: Kiểm tra sau lắp đặt

• Kiểm tra lại toàn bộ bu lông, đảm bảo đã siết đủ lực
• Mở van từ từ để đưa lưu chất vào hệ thống
• Quan sát các điểm nối, nếu có rò rỉ cần siết lại ngay

Bước 6: Vận hành và bảo trì

• Trong thời gian đầu, nên kiểm tra thường xuyên vì cặn sẽ tích tụ nhanh
• Định kỳ tháo nắp lọc để vệ sinh lưới inox
• Có thể xả cặn qua nút xả (nếu có) mà không cần tháo toàn bộ
• Thay gioăng nếu phát hiện rò rỉ sau nhiều lần sử dụng

Lưu ý quan trọng

• Luôn chừa khoảng trống phía dưới lọc để tháo lưới
• Không lắp lọc ở vị trí không thể bảo trì
• Không vận hành khi chưa siết chặt bu lông
• Tránh sốc áp hoặc đóng mở dòng chảy quá nhanh

Bảng so sánh Y lọc Arita ARF-805FE(J) và ARV-105FE(J)
