Y lọc inox Arita ARF-105SE là gì?
Y lọc inox Arita ARF-105SE là thiết bị chuyên dùng để loại bỏ tạp chất rắn trong đường ống, giúp bảo vệ van, bơm và thiết bị đo khỏi bị mài mòn hoặc tắc nghẽn. Với thiết kế dạng chữ Y kết hợp lưới lọc bên trong, sản phẩm đảm bảo vừa lọc hiệu quả vừa duy trì lưu lượng ổn định.
Dòng này sử dụng kết nối ren BSPT, phù hợp với các hệ thống yêu cầu áp lực cao nhưng vẫn cần sự linh hoạt khi lắp đặt.
Ưu điểm nổi bật
- Chịu áp lực cao: Làm việc ổn định ở mức PN40
- Chống ăn mòn tốt: Inox 316 phù hợp môi trường khắc nghiệt
- Lọc hiệu quả: Lưới inox giữ lại cặn bẩn, bảo vệ thiết bị
- Dễ bảo trì: Có thể tháo nắp để vệ sinh nhanh chóng
- Lắp đặt linh hoạt: Kết nối ren phù hợp nhiều hệ thống
Ứng dụng thực tế
Y lọc inox Arita ARF-105SE được sử dụng trong:
- Hệ thống nước sạch và nước công nghiệp
- Đường ống hơi nóng
- Hệ thống khí nén
- Đường ống dầu và hóa chất nhẹ
- Nhà máy sản xuất, chế biến
Thông số kỹ thuật của Y lọc inox Arita ARF-105SE
- Thân và nắp: Inox (Stainless Steel)
- Kiểu kết nối: Ren BSPT
- Áp suất danh định: 40 kgf/cm²
- Áp suất thử thân: 60 kgf/cm²
- Nhiệt độ làm việc: -20°C đến 120°C
- Tùy chọn gioăng RPTFE: chịu nhiệt lên đến 180°C
- Môi chất sử dụng: Nước, dầu, khí, hơi nóng

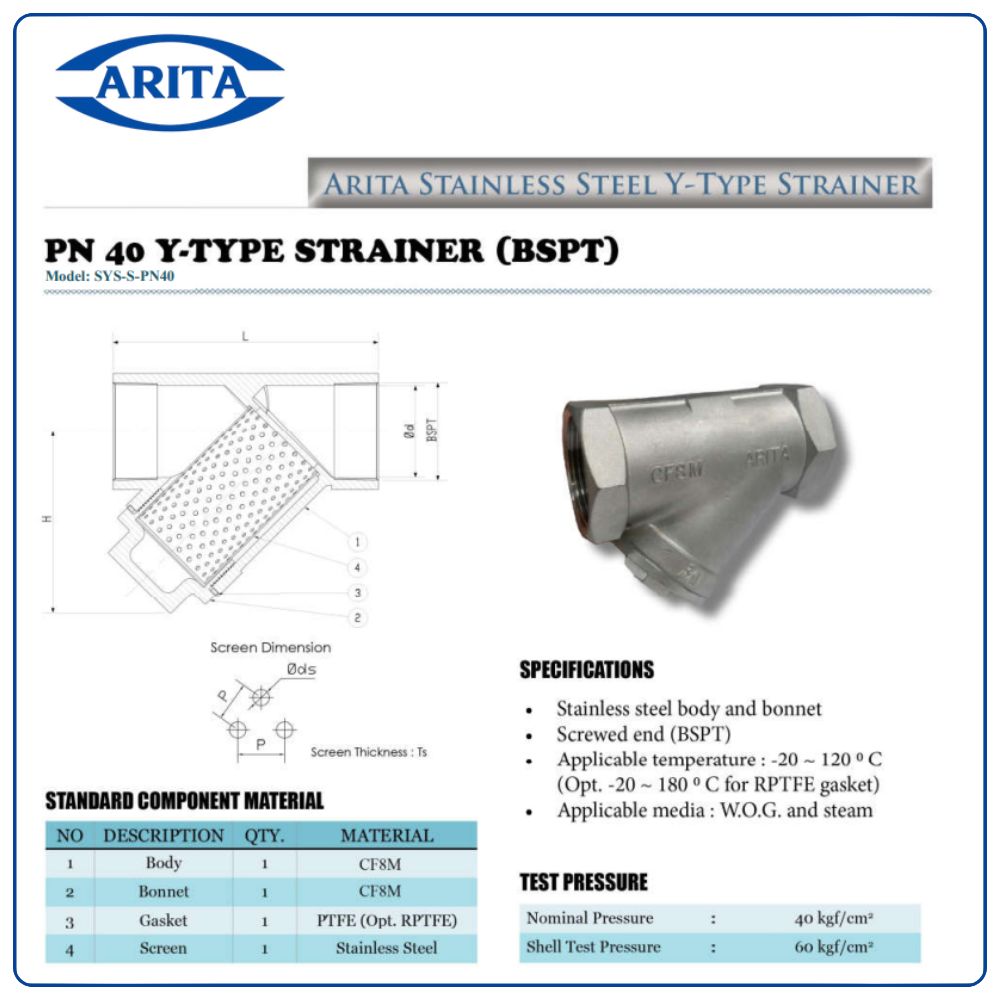

Cấu tạo Y lọc inox Arita ARF-105SE
Thiết bị được thiết kế với các bộ phận chính:
- Thân (Body): Inox CF8M (tương đương inox 316), chịu áp lực và chống ăn mòn cao
- Nắp (Bonnet): Inox CF8M, liên kết với thân để giữ lưới lọc
- Gioăng (Gasket): PTFE (có thể thay bằng RPTFE khi cần chịu nhiệt cao)
- Lưới lọc (Screen): Thép không gỉ, giữ lại cặn bẩn trong dòng lưu chất

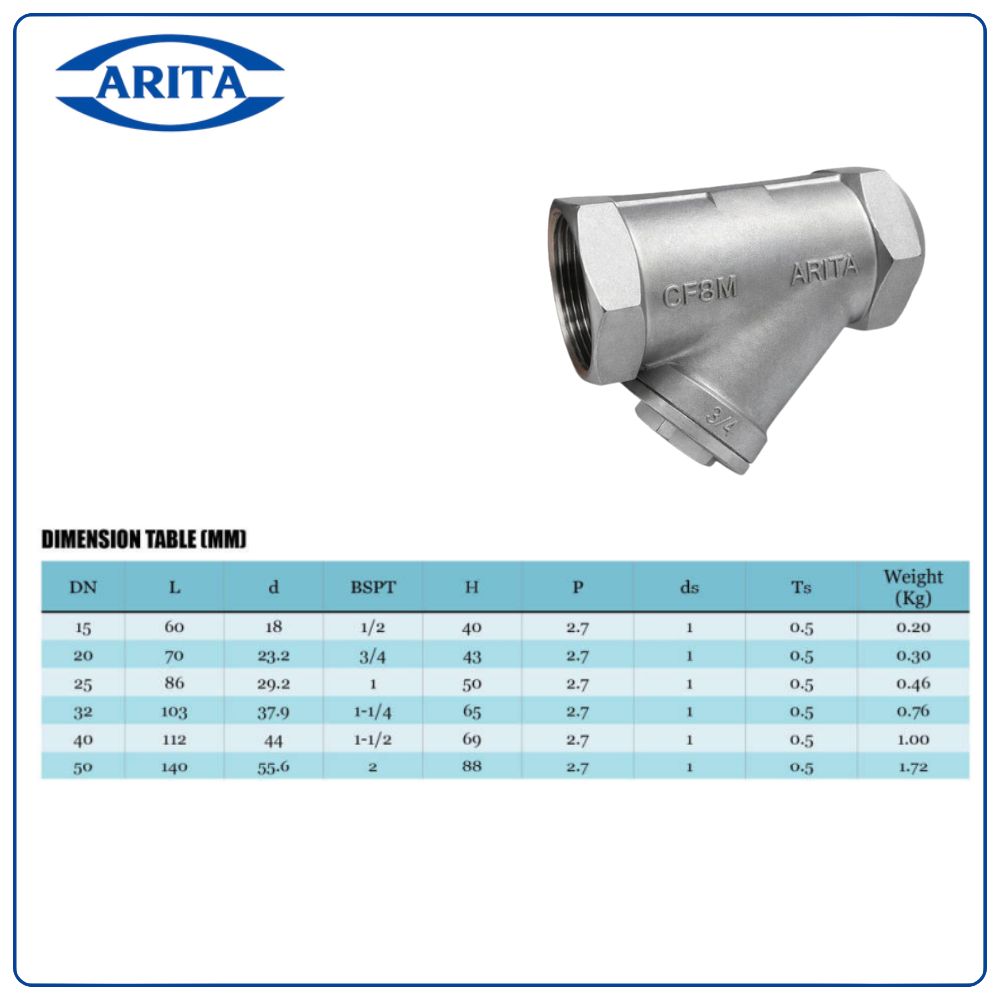

Bảng kích thước Y lọc inox Arita ARF-105SE (mm)
| DN | L (mm) | d (mm) | Ren BSPT | H (mm) | P | ds | Ts | Trọng lượng (Kg) |
| 15 | 60 | 18 | 1/2″ | 40 | 2.7 | 1 | 0.5 | 0.20 |
| 20 | 70 | 23.2 | 3/4″ | 43 | 2.7 | 1 | 0.5 | 0.30 |
| 25 | 86 | 29.2 | 1″ | 50 | 2.7 | 1 | 0.5 | 0.46 |
| 32 | 103 | 37.9 | 1-1/4″ | 65 | 2.7 | 1 | 0.5 | 0.76 |
| 40 | 112 | 44 | 1-1/2″ | 69 | 2.7 | 1 | 0.5 | 1.00 |
| 50 | 140 | 55.6 | 2″ | 68 | 2.7 | 1 | 0.5 | 1.72 |
Nguyên lý hoạt động
Khi lưu chất đi qua lọc, phần cặn rắn sẽ bị giữ lại tại lưới inox bên trong. Phần lưu chất sạch tiếp tục đi qua đường ống. Khi lượng cặn tích tụ nhiều, cần tháo nắp để vệ sinh nhằm đảm bảo hiệu suất làm việc.
Hướng dẫn lắp đặt
- Lắp đúng chiều dòng chảy theo mũi tên trên thân
- Đặt phần lưới lọc hướng xuống dưới
- Sử dụng băng tan hoặc keo ren khi lắp
- Siết vừa lực để tránh hỏng ren
- Kiểm tra rò rỉ trước khi vận hành chính thức
So sánh Y lọc inox Arita ARF-105SE và Y lọc đồng Arita ARF-1005SE
| Tiêu chí | ARF-105SE (Inox) | ARF-1005SE (Đồng) |
| Vật liệu thân | Inox CF8M (Inox 316) | Đồng (Brass) |
| Vật liệu nắp | Inox CF8M | Đồng |
| Lưới lọc | Thép không gỉ | Inox 304 |
| Gioăng làm kín | PTFE / RPTFE | Polysulfone |
| Kiểu kết nối | Ren BSPT | Ren BSPT / ISO / BS21 |
| Áp suất làm việc | 40 kgf/cm² (PN40) | 1.6 MPa (PN16) |
| Áp suất thử thân | 60 kgf/cm² | 2.4 MPa |
| Nhiệt độ làm việc | -20 ~ 120°C (tối đa 180°C nếu dùng RPTFE) | Tối đa 100°C |
| Môi chất sử dụng | Nước, dầu, khí, hơi nóng | Nước, dầu, khí |
| Khả năng chịu nhiệt | Rất cao | Trung bình |
| Khả năng chống ăn mòn | Rất tốt (inox 316) | Tốt (môi trường thường) |
| Độ bền cơ học | Cao, dùng môi trường áp lực lớn | Ổn định, phù hợp hệ dân dụng |
| Kích thước phổ biến | DN15 – DN50 | DN15 – DN100 |
| Ứng dụng | Hơi nóng, khí nén, công nghiệp nặng | Nước sinh hoạt, hệ thống nhỏ |
| Giá thành | Cao hơn | Thấp hơn |
Địa chỉ cung cấp Y lọc inox Arita ARF-105SE
Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van và thiết bị công nghiệp chính hãng.
- Sẵn kho nhiều kích thước
- Đầy đủ chứng từ CO – CQ
- Hỗ trợ kỹ thuật nhanh chóng
Hotline:
- 0961.332.786
- 0961.483.239
