Y lọc Arita DI-YS-PN16

Giới thiệu Y lọc Arita DI-YS-PN16

Y lọc Arita DI-YS-PN16 là thiết bị chuyên dùng để lọc rác, cặn bẩn trong đường ống nước, giúp bảo vệ van, bơm và các thiết bị đo lường khỏi hư hỏng do tạp chất. Sản phẩm được chế tạo từ gang dẻo, kết nối mặt bích tiêu chuẩn PN16, phù hợp với hệ thống cấp thoát nước và công trình hạ tầng.

Thiết kế dạng chữ Y giúp tối ưu hướng dòng chảy, hạn chế sụt áp và tăng hiệu quả lọc.

Đặc điểm nổi bật

• Thân gang dẻo chắc chắn, chịu áp lực tốt
• Lưới lọc inox chống gỉ, độ bền cao
• Kết nối mặt bích tiêu chuẩn PN16 dễ lắp đặt
• Nắp lọc tháo rời thuận tiện vệ sinh
• Phù hợp hệ thống nước sạch và nước thô
• Hoạt động ổn định trong điều kiện áp lực trung bình

Thông số kỹ thuật

• Model: DI-YS-PN16
• Loại: Y lọc (lọc chữ Y)
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn thiết kế: DIN3202-F1
• Tiêu chuẩn mặt bích: BS4504 PN16
• Tiêu chuẩn kiểm tra: ISO 5208
• Áp suất làm việc: 1.6 MPa (PN16)
• Áp suất thử thân: 2.4 MPa
• Áp suất thử kín: 1.76 MPa
• Nhiệt độ làm việc: tối đa 80°C
• Môi chất: Nước

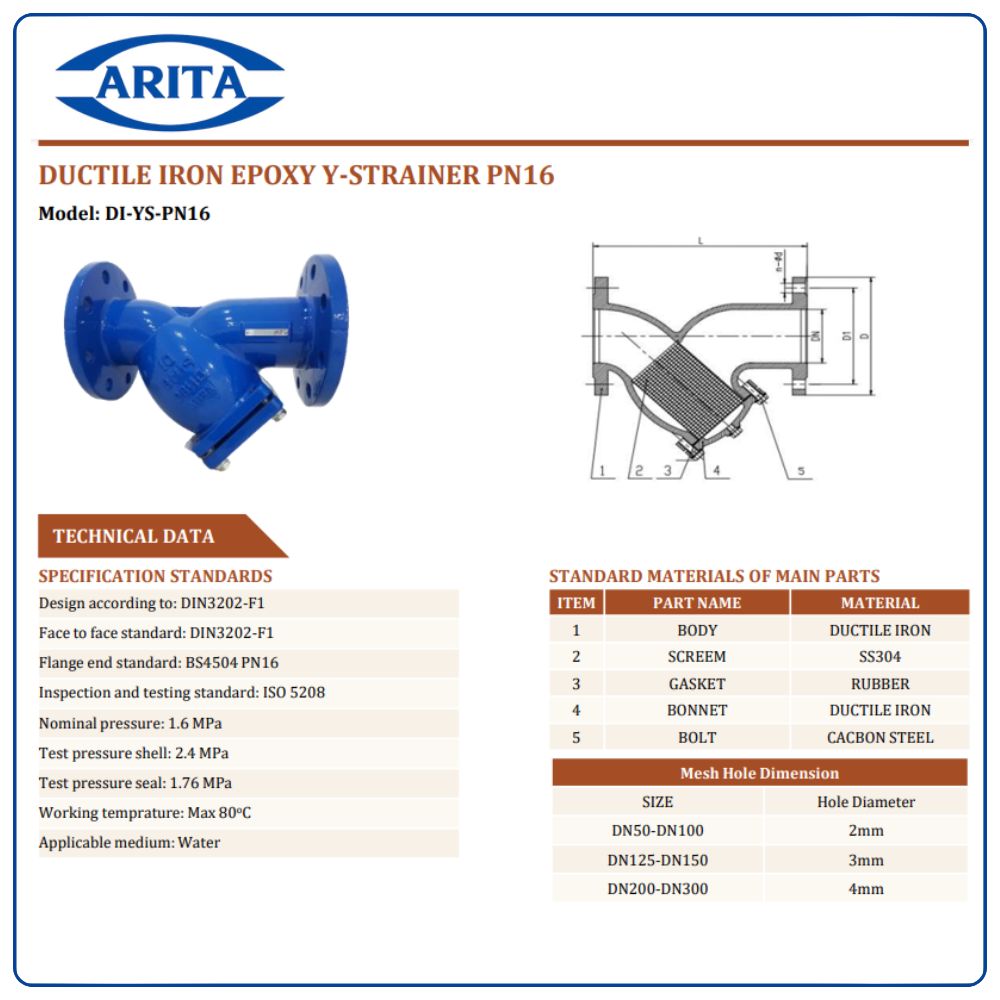

Cấu tạo và vật liệu

Y lọc Arita DI-YS-PN16 gồm các bộ phận chính:

1. Thân lọc: Gang dẻo, chịu lực và định hình dòng chảy
2. Lưới lọc: Inox 304, giữ lại tạp chất rắn
3. Gioăng làm kín: Cao su, đảm bảo kín khít khi lắp ghép
4. Nắp lọc: Gang dẻo, cho phép tháo kiểm tra lưới
5. Bu lông: Thép carbon, liên kết nắp và thân

Kích thước lỗ lưới lọc

Tùy theo kích thước van, đường kính lỗ lưới sẽ khác nhau:

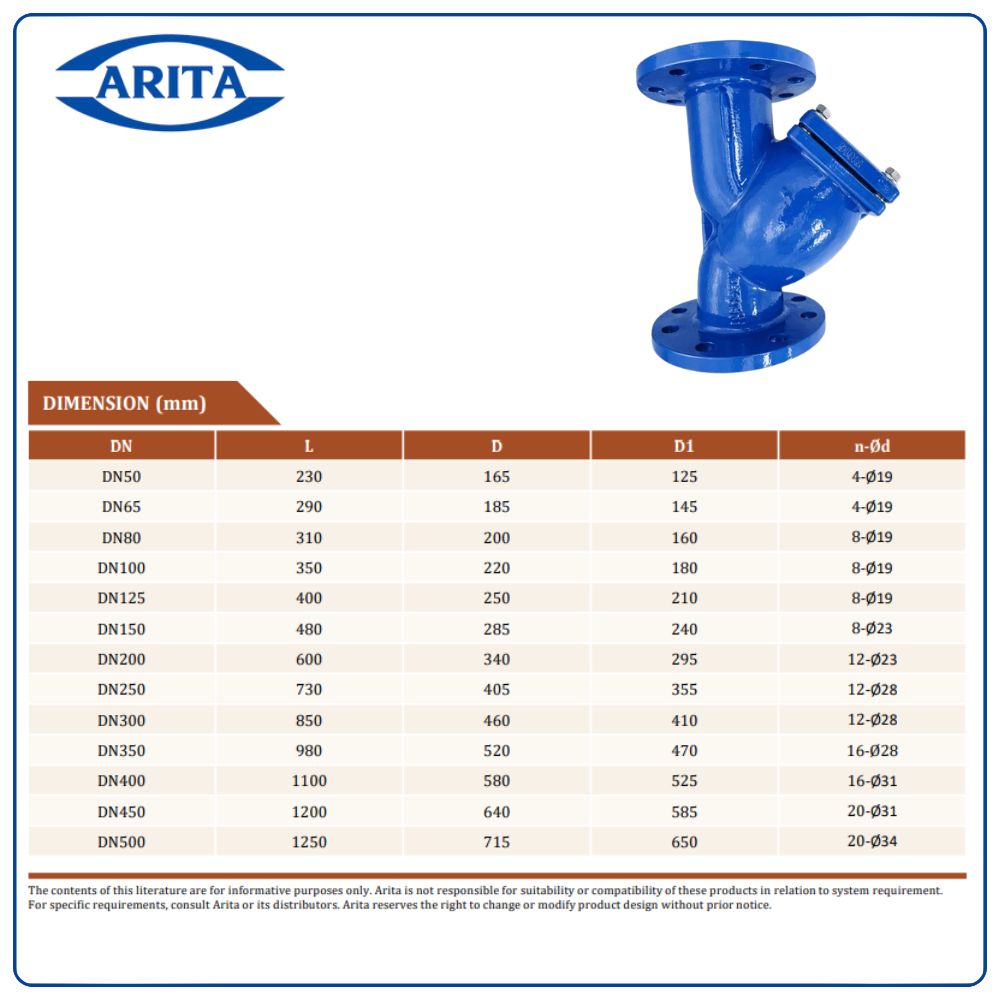

Bảng kích thước Y lọc Arita DI-YS-PN16

Nguyên lý hoạt động

Khi lưu chất đi qua Y lọc, các tạp chất rắn sẽ bị giữ lại tại lưới inox bên trong. Phần lưu chất sạch tiếp tục đi qua hệ thống. Khi cặn tích tụ nhiều, người dùng có thể tháo nắp hoặc xả để vệ sinh lưới lọc.

Hướng dẫn lắp đặt

• Lắp đúng chiều mũi tên trên thân lọc
• Đặt phần lưới lọc hướng xuống dưới
• Siết bu lông mặt bích đều và đúng lực
• Chừa không gian để tháo nắp bảo trì
• Kiểm tra rò rỉ sau khi vận hành

Địa chỉ cung cấp Y lọc Arita DI-YS-PN16 uy tín

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van và thiết bị đường ống chính hãng.

• Sẵn kho nhiều kích thước
• Đầy đủ chứng từ CO – CQ
• Hỗ trợ tư vấn kỹ thuật
