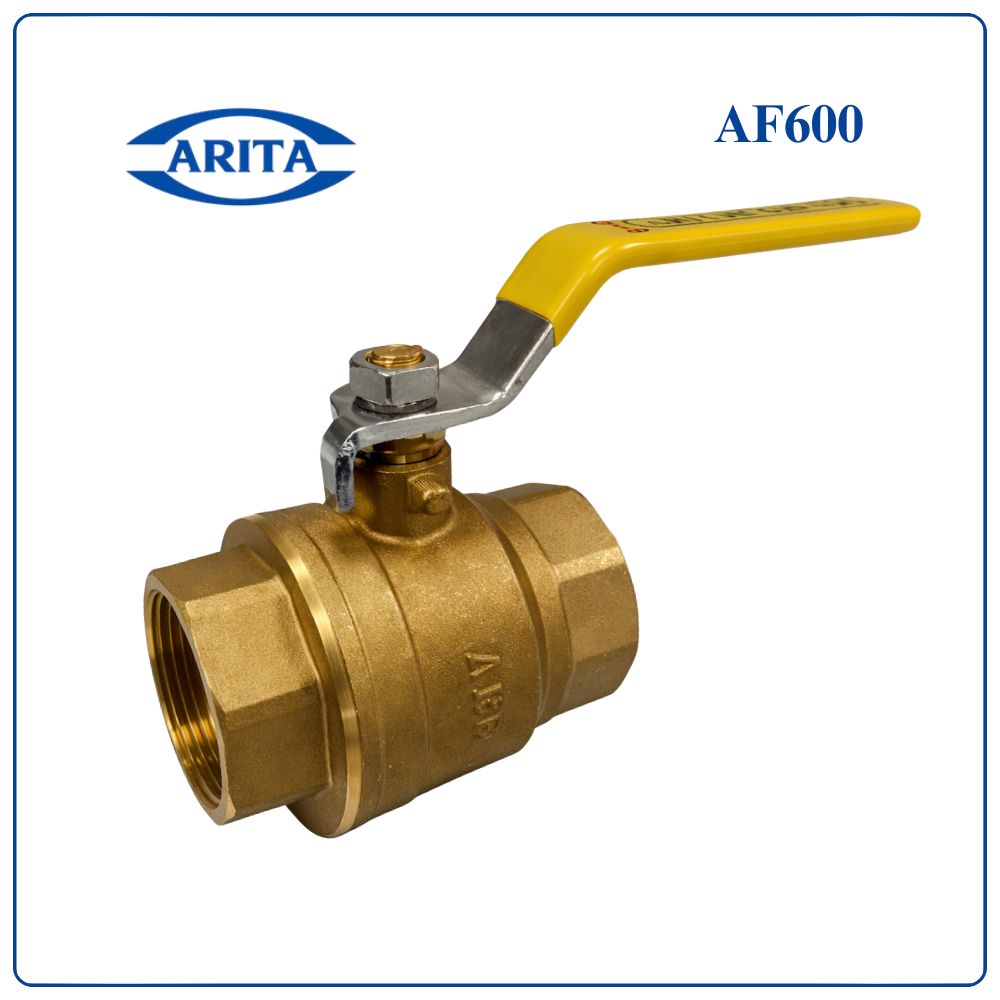

Van bi đồng tay gạt Arita AF600

Van bi đồng tay gạt Arita AF600 là gì?

Van bi đồng tay gạt Arita AF600 là dòng van khóa nước sử dụng cơ chế bi xoay để đóng/mở dòng chảy. Sản phẩm được chế tạo từ đồng rèn cao cấp, thiết kế lỗ toàn phần (full bore) giúp lưu lượng đi qua tối đa, hạn chế tụt áp.

Van vận hành bằng tay gạt xoay 90 độ, phù hợp cho các hệ thống nước, khí nén và hơi trong dân dụng và công nghiệp.

Đặc điểm nổi bật của van bi Arita AF600

• Thân van bằng đồng thau rèn chắc chắn, chống ăn mòn tốt
• Thiết kế full bore cho lưu lượng tối đa
• Tay gạt vận hành nhanh, đóng mở chỉ 1/4 vòng
• Trục van chống bật (blow-out proof) an toàn khi áp lực cao
• Gioăng PTFE chịu nhiệt, đảm bảo kín tuyệt đối
• Kết nối ren tiêu chuẩn BSPT/NPT, dễ lắp đặt
• Làm việc ổn định trong môi trường nước, khí, hơi

Ứng dụng của van bi đồng tay gạt Arita AF600

Sản phẩm được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước dân dụng
• Hệ thống khí nén (W.O.G)
• Hệ thống hơi nóng (steam)
• Nhà máy, khu công nghiệp
• Hệ thống PCCC, HVAC

Thông số kỹ thuật

• Chất liệu thân: Đồng (Brass)
• Bi van: Đồng mạ Chrome
• Gioăng làm kín: PTFE
• Kết nối: Ren BSPT hoặc NPT
• Áp lực làm việc: 600 Psi (~42 Kg/cm²)
• Áp lực test thân: 900 Psi (~62 Kg/cm²)
• Áp lực test ghế: 660 Psi (~46 Kg/cm²)
• Áp lực test khí: 90 Psi (~6 Kg/cm²)
• Nhiệt độ làm việc: -20°C đến 120°C
• Môi chất: Nước, dầu, khí, hơi

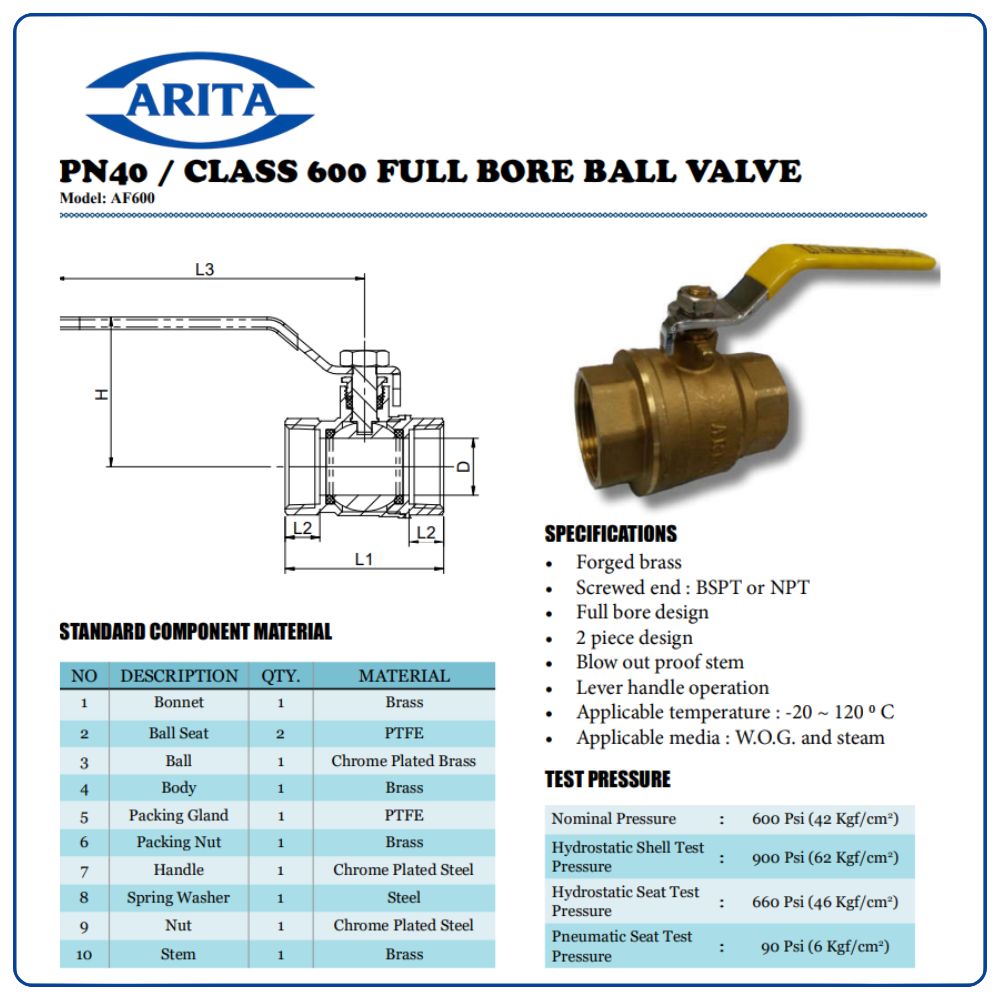

Cấu tạo van bi đồng tay gạt Arita AF600

Theo catalogue, van gồm 10 chi tiết chính:

1. Nắp van (Bonnet) – Liên kết với thân van, giữ cố định kết cấu
2. Gioăng bi (Ball Seat – PTFE) – Làm kín giữa bi và thân van
3. Bi van (Ball) – Điều tiết dòng chảy, mạ chrome chống mài mòn
4. Thân van (Body) – Chịu áp lực chính, làm từ đồng thau
5. Đệm làm kín trục (Packing Gland) – Ngăn rò rỉ tại trục
6. Đai ốc ép (Packing Nut) – Siết chặt bộ phận làm kín
7. Tay gạt (Handle) – Điều khiển đóng/mở van
8. Vòng đệm lò xo (Spring Washer) – Chống lỏng khi vận hành
9. Đai ốc (Nut) – Cố định tay gạt
10. Trục van (Stem) – Truyền lực từ tay gạt đến bi van

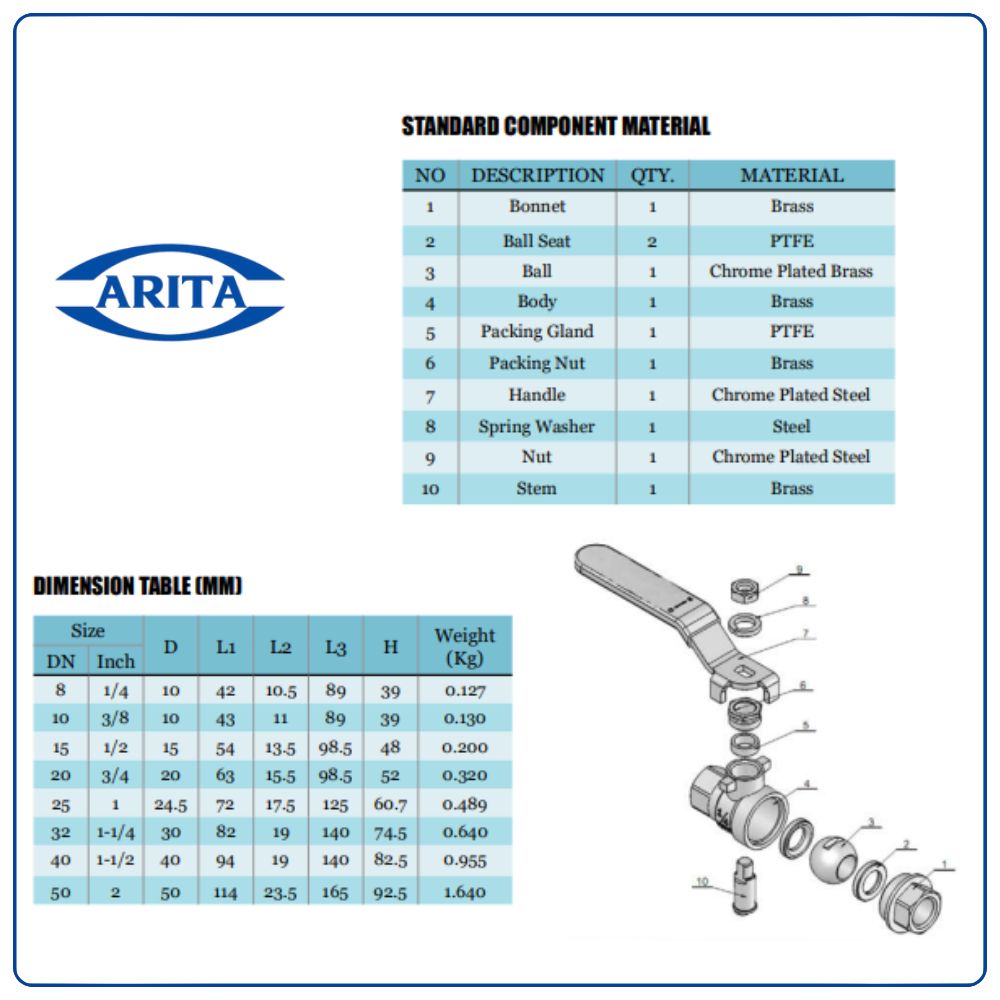

Bảng kích thước van bi Arita AF600

Dải kích thước từ DN8 – DN50, đáp ứng đa dạng nhu cầu lắp đặt.

Hướng dẫn lắp đặt và sử dụng

• Vệ sinh sạch đường ống trước khi lắp
• Quấn băng tan vào ren để đảm bảo kín
• Siết vừa lực, tránh làm nứt ren đồng
• Kiểm tra vận hành trước khi đưa vào sử dụng
• Bảo trì định kỳ để tăng tuổi thọ

Mua van bi đồng tay gạt Arita AF600 ở đâu uy tín?

Bạn có thể lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng và hiệu quả sử dụng lâu dài.

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van công nghiệp chính hãng, đầy đủ chứng từ CO-CQ, sẵn kho nhiều kích thước.

Hotline:

• 0961.332.786
• 0961.483.239

Cam kết:

• Hàng chính hãng, chất lượng đảm bảo
• Giá cạnh tranh, chiết khấu tốt
• Tư vấn kỹ thuật tận tình
• Giao hàng nhanh toàn quốc

Kết luận

Van bi đồng tay gạt Arita AF600 là giải pháp tối ưu cho các hệ thống cần độ kín cao, vận hành ổn định và độ bền lâu dài. Với thiết kế chắc chắn, thông số kỹ thuật vượt trội và khả năng ứng dụng linh hoạt, đây là lựa chọn đáng tin cậy cho cả dân dụng và công nghiệp.
