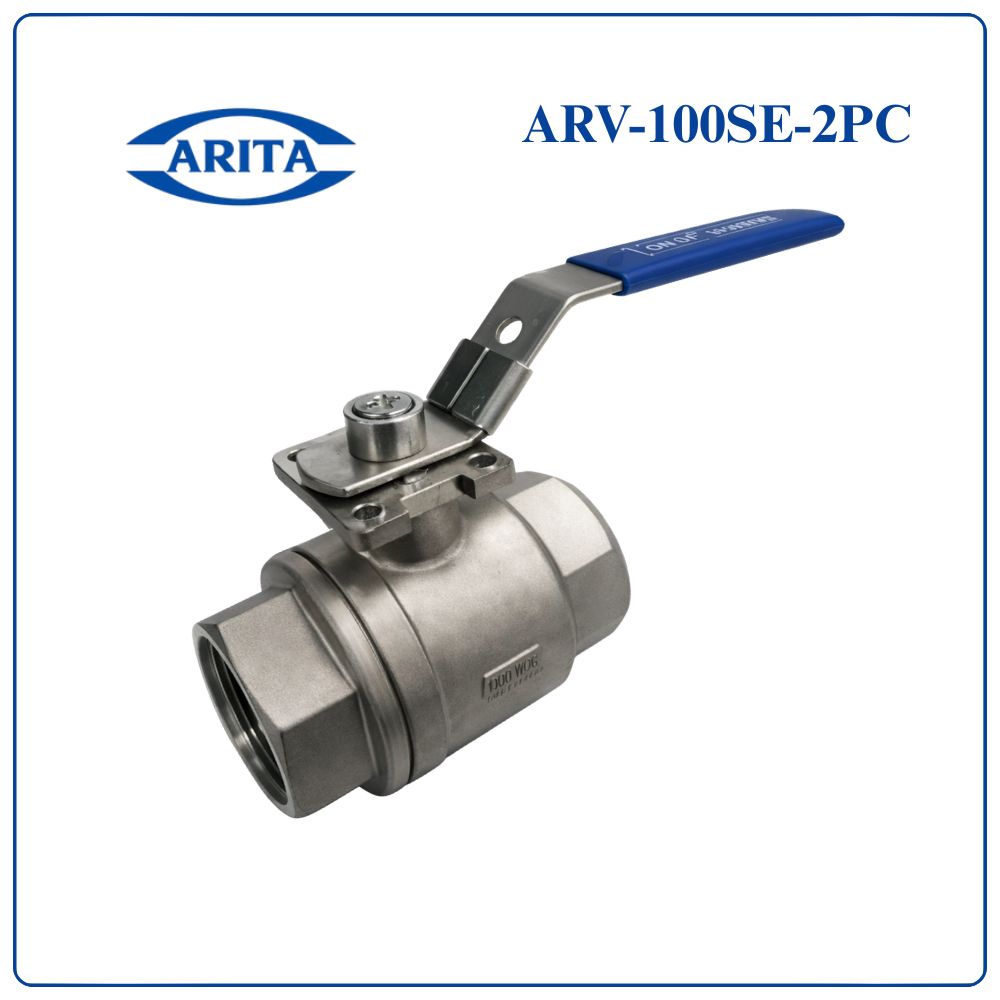

Van bi inox tay gạt Arita ARV-100SE-2PC

Khái niệm

Van bi inox tay gạt Arita ARV-100SE-2PC là dòng van bi 2 thân (2PC), kết nối ren, dùng để đóng/mở dòng lưu chất trong đường ống bằng cơ chế xoay bi 90°. Khi tay gạt xoay, bi van sẽ thay đổi vị trí lỗ rỗng để cho phép hoặc ngăn dòng chảy đi qua.

Đặc điểm

• Thiết kế 2 thân ghép, dễ tháo lắp bảo trì
• Kết nối ren phổ biến (BSPT, có thể dùng NPT)
• Thân, bi và trục làm từ inox chống ăn mòn
• Gioăng làm kín bằng nhựa PTFE và vật liệu chịu nhiệt
• Tay gạt chắc chắn, thao tác đóng mở nhẹ
• Trục van thiết kế chống bật ra ngoài khi có áp lực

Ứng dụng

Van được sử dụng trong nhiều hệ thống:

• Đường ống cấp nước, thoát nước
• Hệ thống khí nén
• Đường ống dầu, dung môi
• Nhà máy thực phẩm, hóa chất nhẹ
• Hệ thống cơ điện, HVAC

Thông số kỹ thuật

• Model: ARV-100SE-2PC
• Kiểu van: Van bi tay gạt
• Dạng thân: 2 mảnh (2PC)
• Kiểu kết nối: Ren
• Tiêu chuẩn thiết kế: ASME B16.34
• Tiêu chuẩn kiểm tra: API 598
• Môi chất sử dụng: Nước, dầu, khí
• Nhiệt độ làm việc: từ -29°C đến 180°C
• Áp lực làm việc: 1000 PSI (≈ 6.9 MPa)
• Áp lực thử thân: 1500 PSI (≈ 10.4 MPa)
• Áp lực thử kín: 1100 PSI (≈ 7.6 MPa)
• Áp lực thử khí: 90 PSI (≈ 0.6 MPa)
• Thân van: Inox 304 hoặc 316
• Bi van: Inox 304 hoặc 316
• Trục van: Inox 304 hoặc 316
• Gioăng làm kín: PTFE, RPTFE, Graphite

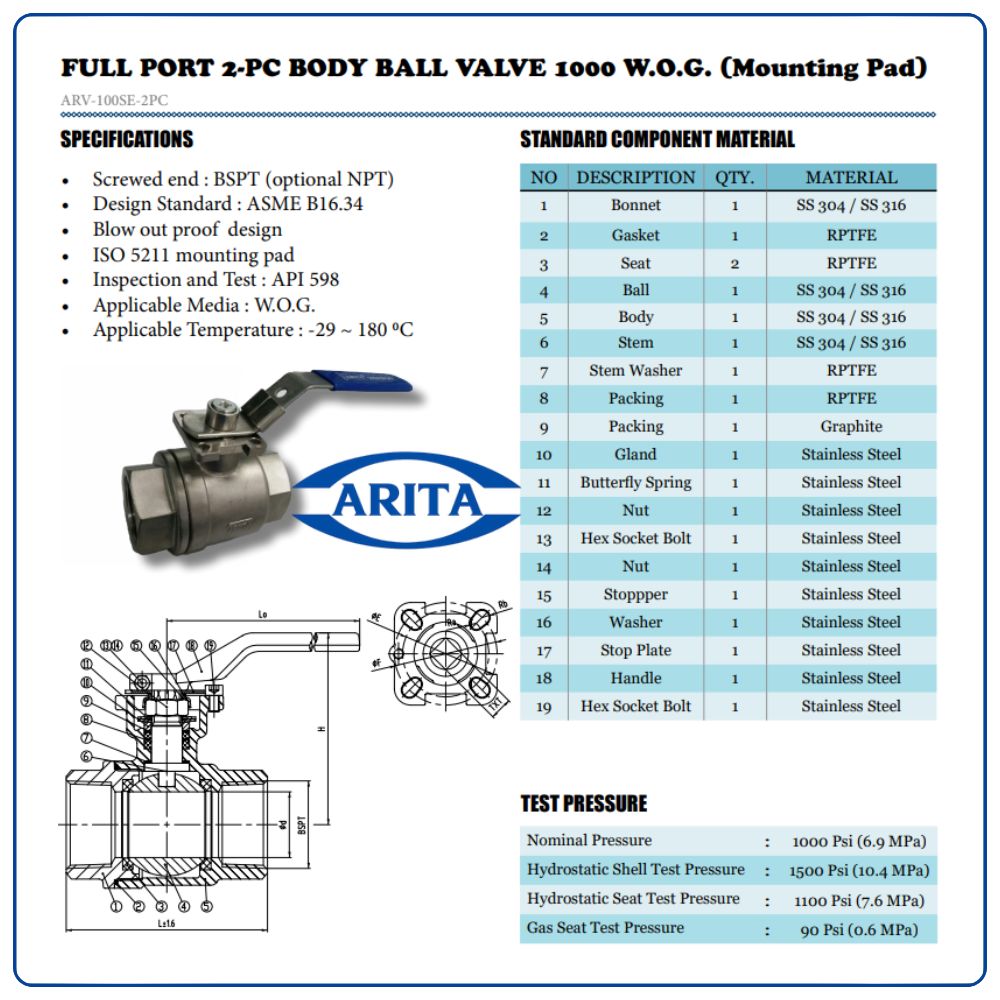

Cấu tạo van bi inox tay gạt Arita ARV-100SE-2PC

Van bi inox tay gạt Arita ARV-100SE-2PC gồm 19 bộ phận chính như sau:

1. Bonnet: Làm từ inox SS304/SS316, là phần nắp trên giúp cố định cụm trục và các chi tiết làm kín
2. Gasket: Gioăng làm kín giữa các bề mặt ghép, vật liệu RPTFE
3. Seat: Gồm 2 vòng đệm làm kín bi, vật liệu RPTFE, giúp tăng độ kín và giảm ma sát
4. Ball: Bi van inox SS304/SS316, có lỗ xuyên tâm để điều tiết dòng chảy
5. Body: Thân van inox SS304/SS316, gồm 2 phần ghép lại, chịu áp lực chính
6. Stem: Trục van inox SS304/SS316, truyền chuyển động từ tay gạt xuống bi
7. Stem Washer: Vòng đệm trục bằng RPTFE, giúp giảm ma sát khi vận hành
8. Packing (PTFE): Gioăng làm kín trục bằng PTFE, ngăn rò rỉ lưu chất
9. Packing (Graphite): Gioăng bổ sung bằng graphite, tăng khả năng chịu nhiệt và độ kín
10. Gland: Bộ phận ép chặt gioăng trục, làm từ inox
11. Butterfly Spring: Lò xo đĩa giúp tạo lực ép ổn định cho cụm trục
12. Nut: Đai ốc inox dùng để cố định các chi tiết trên trục
13. Hex Socket Bolt: Bu lông lục giác chìm, liên kết các bộ phận
14. Nut: Đai ốc phụ trợ, giúp siết chặt kết cấu
15. Stopper: Chốt chặn, giới hạn góc quay của tay gạt
16. Washer: Vòng đệm inox giúp phân bổ lực siết
17. Stop Plate: Tấm chặn hành trình, định vị vị trí đóng/mở
18. Handle: Tay gạt inox dùng để điều khiển van
19. Hex Socket Bolt: Bu lông lục giác dùng để cố định tay gạt

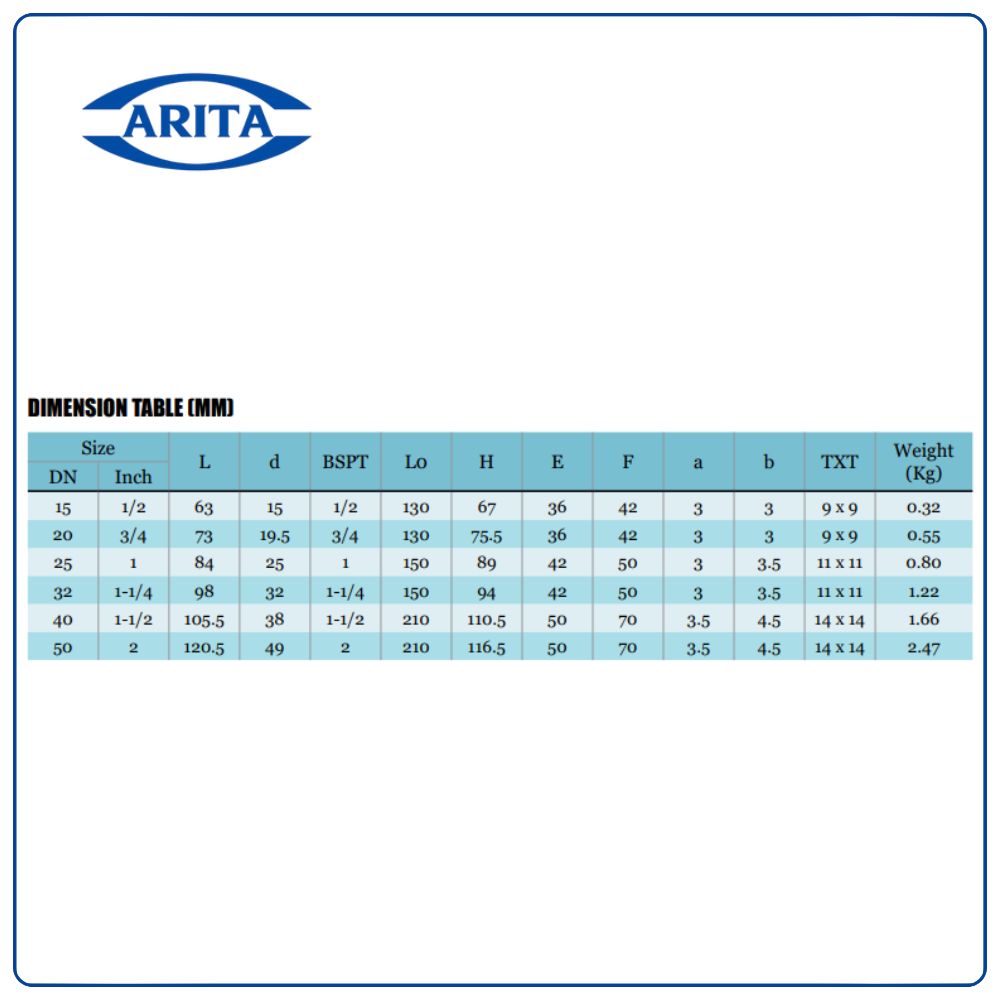

Kích thước tiêu chuẩn

Quy trình lắp đặt và sử dụng

Chuẩn bị trước khi lắp

• Kiểm tra đúng kích thước ren và tiêu chuẩn
• Làm sạch đường ống, tránh dị vật

Tiến hành lắp đặt

• Quấn băng tan đúng chiều ren
• Vặn van bằng tay trước, sau đó siết bằng dụng cụ
• Giữ thân van khi siết, không tác động lực vào tay gạt

Sau khi lắp

• Vận hành thử đóng/mở
• Kiểm tra độ kín tại các đầu nối
• Chạy thử với áp suất thấp trước khi đưa vào hoạt động chính

Lưu ý khi vận hành

• Không đóng mở quá nhanh gây sốc áp
• Không sử dụng lực mạnh khi van bị kẹt
• Kiểm tra định kỳ để đảm bảo độ kín

So sánh Van bi inox tay gạt Arita ARV-100SE-2PC và ARV-100SE-1PC
