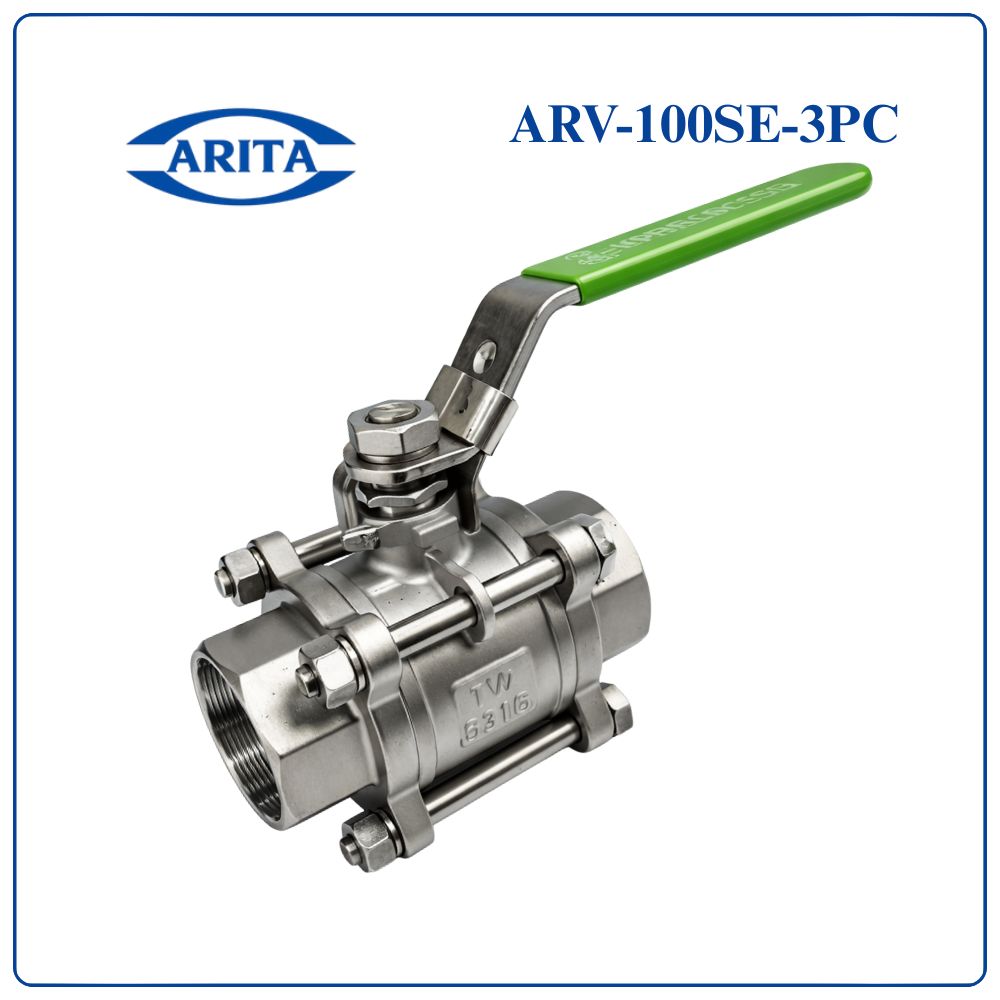

Van bi inox tay gạt Arita ARV-100SE-3PC

Van bi inox tay gạt Arita ARV-100SE-3PC là gì?

Van bi inox tay gạt Arita ARV-100SE-3PC là dòng van công nghiệp dạng 3PC (3 mảnh), cho phép tháo rời từng phần thân van để bảo trì mà không cần tháo toàn bộ hệ thống.

Van hoạt động bằng cơ chế bi xoay 90 độ, giúp đóng/mở nhanh, độ kín cao và vận hành ổn định trong môi trường áp lực lớn, nhiệt độ cao hoặc có tính ăn mòn.

Đặc điểm nổi bật

• Thiết kế 3PC dễ tháo lắp, bảo trì
• Inox SS304 / SS316 chống ăn mòn tốt
• Gioăng RPTFE chịu nhiệt cao
• Trục chống bật an toàn
• Tay gạt chắc chắn, thao tác nhanh
• Có pad ISO 5211 lắp bộ điều khiển
• Chịu áp lực lên đến 1000 PSI

Ứng dụng

• Hệ thống hóa chất
• Thực phẩm, dược phẩm
• Hơi nóng, dầu nóng
• Nhà máy công nghiệp
• Xử lý nước

Thông số kỹ thuật

• Chất liệu: Inox SS304 / SS316
• Gioăng: RPTFE
• Kết nối: Ren BSPT / NPT
• Tiêu chuẩn: ASME B16.34
• Áp lực làm việc: 1000 PSI (~6.9 MPa)
• Áp lực test thân: 1500 PSI
• Áp lực test seat: 1100 PSI
• Áp lực test khí: 90 PSI
• Nhiệt độ làm việc: -29°C đến 180°C
• Môi chất: Nước, dầu, khí (W.O.G)

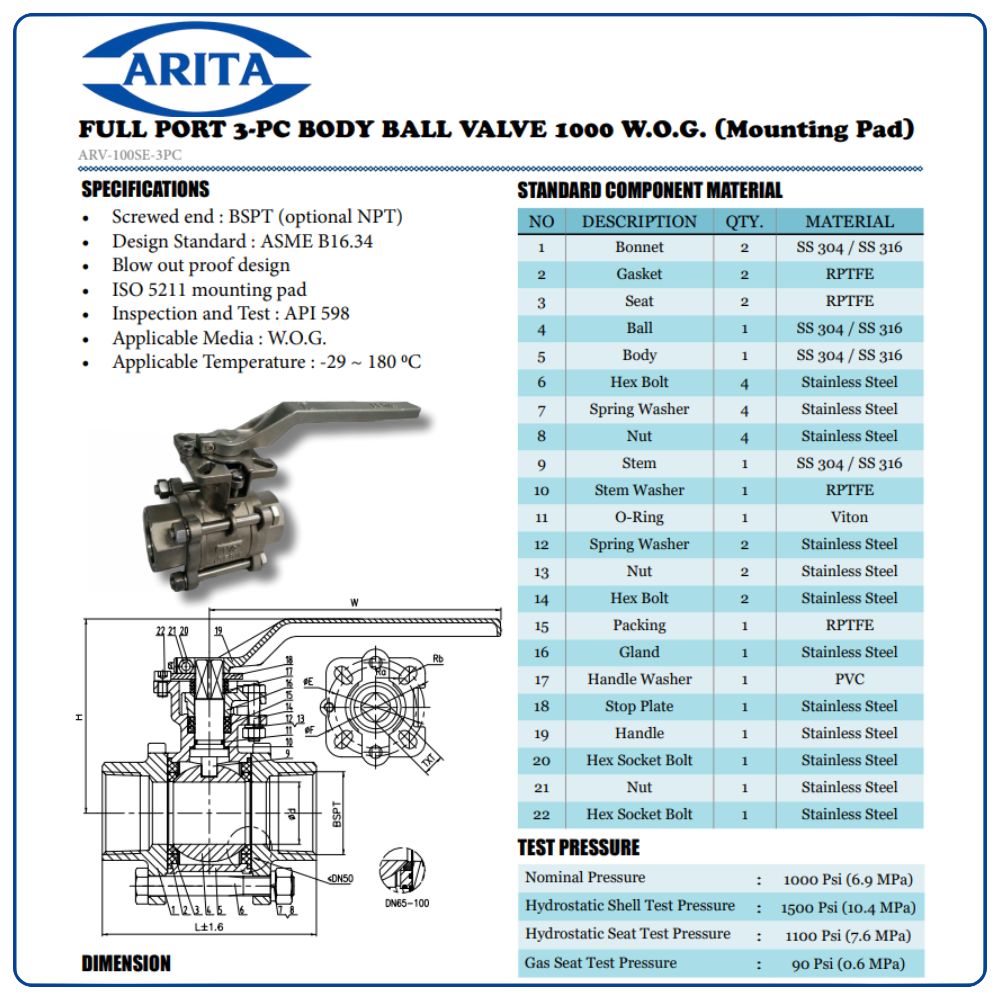

Cấu tạo van bi inox tay gạt Arita ARV-100SE-3PC

Van được cấu thành từ 22 chi tiết, mỗi bộ phận đảm nhận một chức năng riêng trong việc đóng/mở và làm kín:

1. Bonnet (Nắp van) – Kết nối với thân, giữ ổn định cấu trúc bên trong
2. Gasket (Gioăng thân) – Làm kín giữa các phần thân van
3. Seat (Gioăng bi) – Ôm sát bi, đảm bảo độ kín khi đóng
4. Ball (Bi van) – Điều tiết dòng chảy bằng chuyển động xoay
5. Body (Thân van) – Chịu áp lực chính, bảo vệ các chi tiết bên trong
6. Hex Bolt (Bu lông) – Liên kết các phần thân van lại với nhau
7. Spring Washer (Vòng đệm lò xo) – Chống lỏng bu lông khi rung động
8. Nut (Đai ốc) – Siết chặt các mối liên kết
9. Stem (Trục van) – Truyền chuyển động từ tay gạt đến bi
10. Stem Washer (Đệm trục) – Giảm ma sát và tăng độ kín tại trục
11. O-ring – Làm kín bổ sung tại vị trí trục
12. Spring Washer – Hỗ trợ chống lỏng cho cụm trục
13. Nut – Cố định cụm trục và tay gạt
14. Hex Bolt – Gia cố liên kết cơ khí
15. Packing (Gioăng trục) – Ngăn rò rỉ lưu chất tại trục
16. Gland (Ốp siết) – Ép chặt gioăng trục để tăng độ kín
17. Handle Washer – Đệm giữa tay gạt và cụm trục
18. Stop Plate (Tấm chặn) – Giới hạn góc xoay 90 độ
19. Handle (Tay gạt) – Điều khiển đóng/mở van
20. Hex Socket Bolt – Bu lông lục giác chìm cố định tay gạt
21. Nut – Siết chặt cụm tay gạt
22. Hex Socket Bolt – Gia cố toàn bộ cơ cấu điều khiển

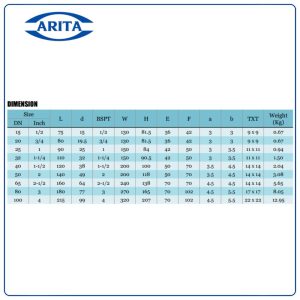

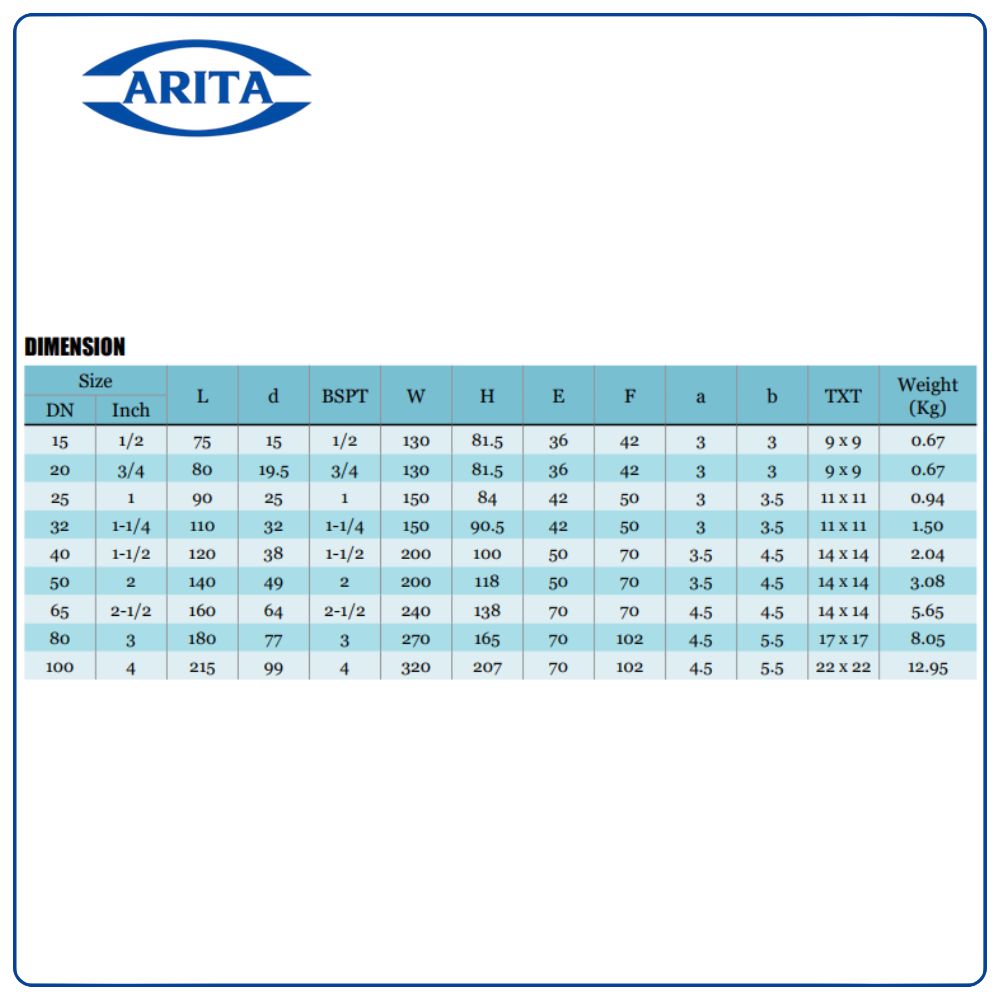

Bảng kích thước

Hướng dẫn lắp đặt chi tiết

Bước 1: Kiểm tra van

• Đảm bảo van nguyên vẹn, không lỗi
• Kiểm tra kích thước và tiêu chuẩn ren
• Vận hành thử tay gạt

Bước 2: Chuẩn bị đường ống

• Làm sạch đường ống
• Kiểm tra ren, tránh lệch tâm
• Đảm bảo hai đầu ống thẳng hàng

Bước 3: Quấn kín ren

• Dùng băng tan PTFE quấn 5–10 vòng
• Quấn đúng chiều ren

Bước 4: Lắp đặt

• Siết vào phần ren, không siết thân van
• Dùng lực vừa phải
• Lắp theo hướng thuận tiện thao tác

Bước 5: Kiểm tra

• Mở/đóng thử
• Kiểm tra rò rỉ
• Siết lại nếu cần

Bước 6: Vận hành

• Mở van từ từ
• Tránh sốc áp
• Đưa vào sử dụng chính thức

So sánh van bi inox tay gạt Arita ARV-100BW-3PC và ARV-100SE-3PC

Mua van bi Arita ở đâu uy tín?

Bạn có thể lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng và hiệu quả sử dụng lâu dài.

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van công nghiệp chính hãng, đầy đủ CO-CQ.

📞 Hotline:

• 0961.332.786
• 0961.483.239

Kết luận

Van bi inox tay gạt Arita ARV-100SE-3PC là lựa chọn lý tưởng cho hệ thống công nghiệp nhờ độ bền cao, khả năng chống ăn mòn và thiết kế dễ bảo trì. Sản phẩm đáp ứng tốt trong môi trường làm việc khắc nghiệt và yêu cầu kỹ thuật cao.
