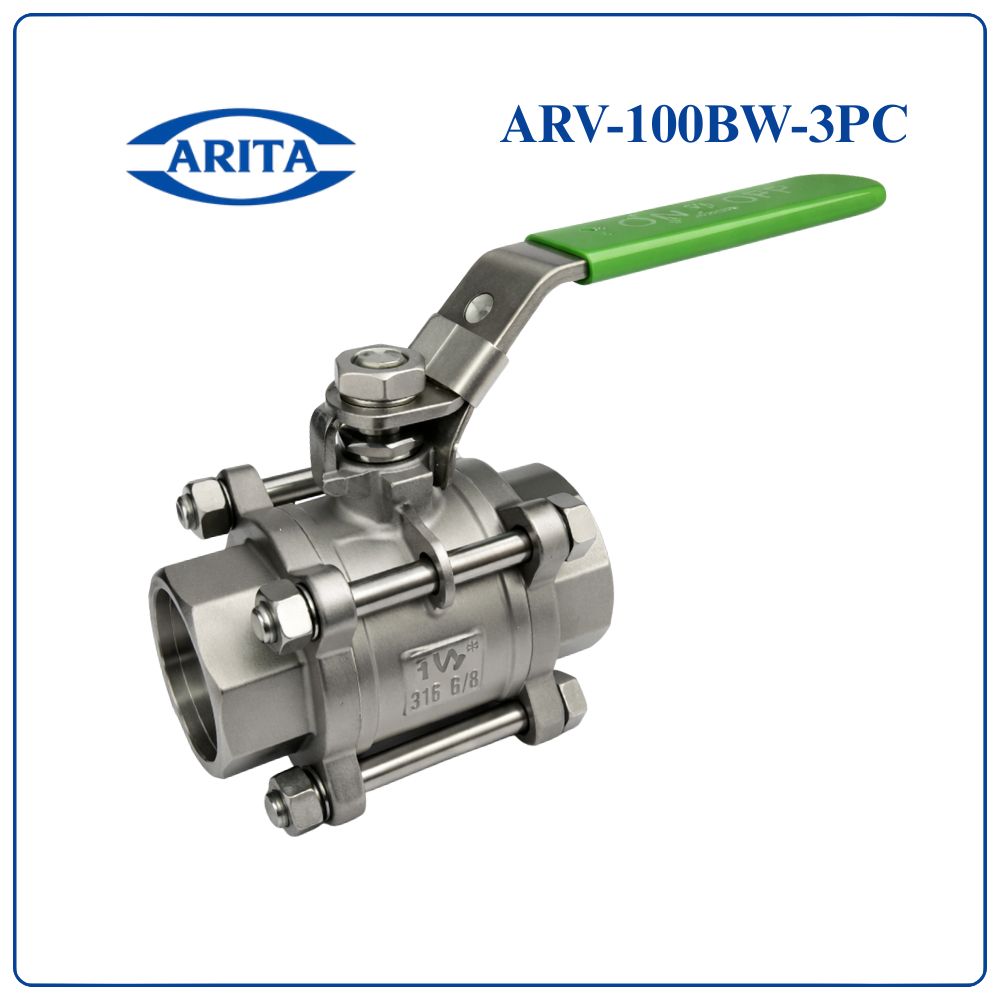

Van bi inox tay gạt Arita ARV-100BW-3PC
103 ₫
- Chất liệu thân: Inox CF8 / CF8M
- Bi van: Inox
- Gioăng làm kín: PTFE / RPTFE
- Trục van: SS304 / SS316
- Kết nối: Ren hoặc hàn đối đầu (Butt Weld)
- Áp lực làm việc: 1000 PSI (~PN63)
- Nhiệt độ làm việc:
- PTFE: ~200°C
- RPTFE: ~260°C
- PPL / PEEK: lên đến ~350°C
- Tiêu chuẩn kết nối: ASME B16.25
Van bi inox tay gạt Arita ARV-100BW-3PC là gì?
Van bi inox tay gạt Arita ARV-100BW-3PC là dòng van công nghiệp cao cấp được thiết kế dạng 3PC (3 mảnh), cho phép tháo rời từng phần thân van để bảo trì hoặc vệ sinh mà không cần tháo toàn bộ hệ thống đường ống.
Sản phẩm sử dụng bi inox xoay 90 độ để đóng/mở dòng chảy, kết hợp tay gạt giúp thao tác nhanh chóng, chính xác. Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu độ kín cao, chịu áp lực lớn và chống ăn mòn tốt.
Đặc điểm nổi bật của van bi inox Arita ARV-100BW-3PC
- Thiết kế 3PC tháo lắp linh hoạt, dễ bảo trì
- Chất liệu inox CF8 / CF8M (SS304 / SS316) chống ăn mòn vượt trội
- Bi van gia công chính xác, độ kín cao
- Gioăng PTFE / RPTFE chịu nhiệt, chống hóa chất
- Trục chống bật (blow-out proof) đảm bảo an toàn
- Tay gạt chắc chắn, có thể khóa vị trí đóng/mở
- Kết nối đa dạng: ren hoặc hàn (butt weld)
- Chịu áp lực cao lên đến 1000 PSI (~PN63)
Ứng dụng của van bi inox ARV-100BW-3PC
Van được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống hóa chất, dung môi ăn mòn
- Ngành thực phẩm, đồ uống, dược phẩm
- Hệ thống hơi nóng, dầu nóng
- Nhà máy sản xuất, khu công nghiệp
- Hệ thống xử lý nước sạch và nước thải
Thông số kỹ thuật
- Chất liệu thân: Inox CF8 / CF8M
- Bi van: Inox
- Gioăng làm kín: PTFE / RPTFE
- Trục van: SS304 / SS316
- Kết nối: Ren hoặc hàn đối đầu (Butt Weld)
- Áp lực làm việc: 1000 PSI (~PN63)
- Nhiệt độ làm việc:
- PTFE: ~200°C
- RPTFE: ~260°C
- PPL / PEEK: lên đến ~350°C
- Tiêu chuẩn kết nối: ASME B16.25

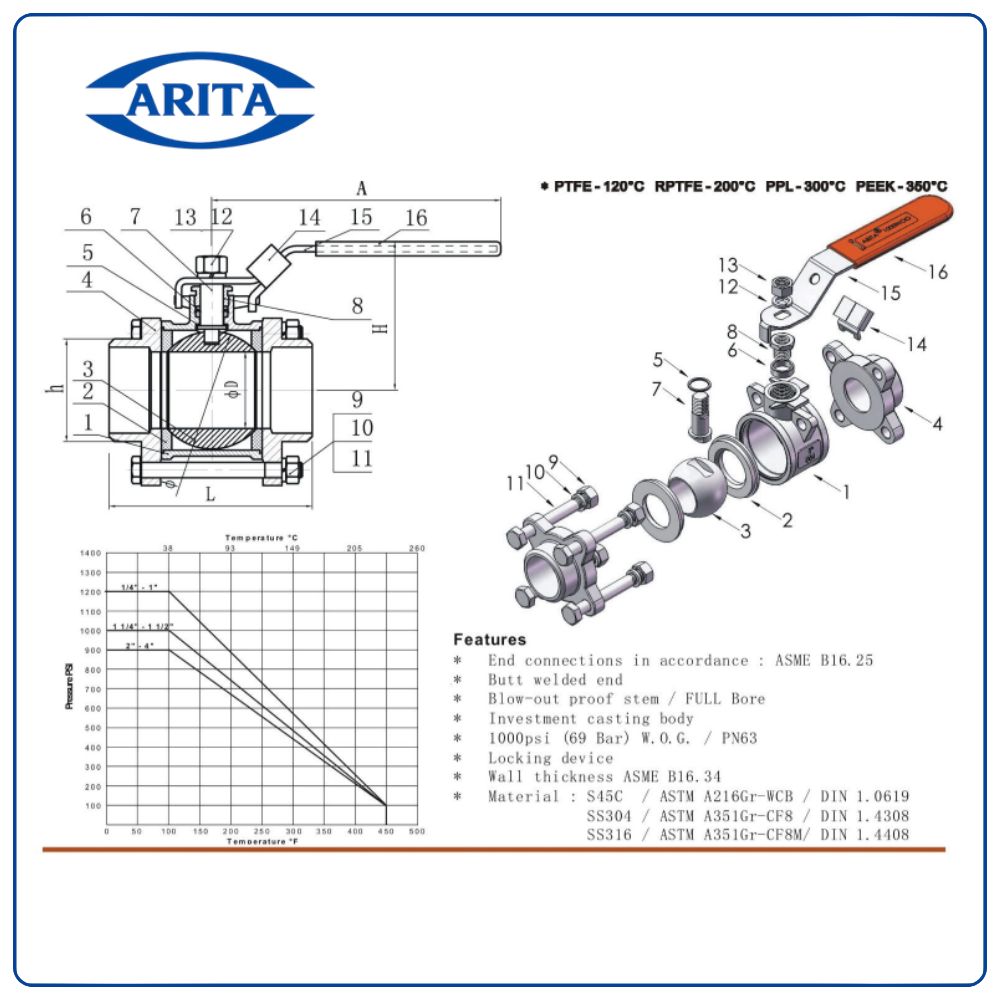

Cấu tạo van bi inox tay gạt Arita ARV-100BW-3PC
Theo hình ảnh catalogue, van gồm 16 chi tiết chính:
- Thân van (Body) – Inox đúc, chịu áp lực và chống ăn mòn
- Bi van (Ball) – Điều tiết dòng chảy, bề mặt nhẵn giảm ma sát
- Gioăng bi (Seat) – PTFE, đảm bảo độ kín
- Nắp bịt (End Cap) – Kết nối hai đầu van
- Bu lông (Bolt) – Liên kết các phần thân
- Đệm chặn (Thrust Washer) – Giảm ma sát trục
- Trục van (Stem) – Truyền lực từ tay gạt
- Đai ốc trục (Gland Nut) – Cố định trục
- Đai ốc (Nut) – Siết chặt các chi tiết
- Vòng đệm lò xo (Spring Washer) – Chống lỏng
- Thanh liên kết (Body Bolt) – Liên kết 3 mảnh thân
- Gioăng thân (Body Gasket) – Làm kín giữa các phần
- Bộ khóa (Locking Device) – Khóa vị trí tay gạt
- Tay gạt (Handle) – Điều khiển van
- Vỏ bọc tay (Handle Sleeve) – Cách nhiệt, chống trượt
- Tấm chặn (Stop Plate) – Giới hạn góc xoay
Bảng kích thước van bi inox Arita ARV-100BW-3PC
| DN | Inch | D (mm) | L (mm) | H (mm) | A (mm) | h (mm) | Kg | Cv | Torque (Nm) |
| DN10 | 1/4″ | 12.5 | 64 | 48 | 105 | 38 | 0.21 | 5 | 3 |
| DN15 | 3/8″ | 12.5 | 64 | 48 | 105 | 38 | 0.21 | 5 | 3 |
| DN20 | 1/2″ | 15 | 72 | 50 | 105 | 44 | 0.35 | 10 | 5 |
| DN25 | 3/4″ | 20 | 80 | 56 | 125 | 51 | 0.74 | 15 | 5 |
| DN32 | 1″ | 25 | 85 | 67 | 144 | 60 | 1.08 | 25 | 10 |
| DN40 | 1-1/4″ | 32 | 100 | 72 | 144 | 72 | 1.10 | 60 | 15 |
| DN50 | 1-1/2″ | 38 | 113 | 79 | 189 | 80 | 2.50 | 200 | 30 |
| DN65 | 2″ | 50 | 132 | 101 | 189 | 94 | 4.50 | 360 | 36 |
| DN80 | 2-1/2″ | 65 | 165 | 135 | 224 | 144 | 11.5 | 710 | 50 |
| DN100 | 3″ | 76 | 178 | 148 | 298 | 215 | 17.0 | 1000 | 120 |
Kích thước đa dạng từ DN10 – DN100, đáp ứng hệ thống từ nhỏ đến lớn.
Ưu điểm khi sử dụng van bi inox 3PC Arita
- Độ bền cao, chống ăn mòn tốt
- Dễ tháo lắp và bảo trì
- Độ kín cao, hạn chế rò rỉ
- Vận hành nhẹ, tuổi thọ lâu dài
- Phù hợp môi trường khắc nghiệt
Hướng dẫn lắp đặt và sử dụng
- Làm sạch đường ống trước khi lắp
- Kiểm tra đúng kiểu kết nối (ren hoặc hàn)
- Siết lực vừa đủ, tránh biến dạng ren
- Vận hành thử trước khi đưa vào hệ thống
- Bảo trì định kỳ để tăng tuổi thọ
So sánh van bi inox tay gạt Arita ARV-100BW-3PC và ARV-100SE-3PC
| Tiêu chí | ARV-100BW-3PC | ARV-100SE-3PC |
| Kiểu kết nối | Hàn đối đầu (Butt Weld) | Ren trong (BSPT/NPT) |
| Thiết kế thân | 3PC (3 mảnh) | 3PC (3 mảnh) |
| Chất liệu thân | Inox CF8 / CF8M (SS304/316) | Inox SS304 / SS316 |
| Áp lực làm việc | 1000 PSI (~PN63) | 1000 PSI (~PN63) |
| Tiêu chuẩn thiết kế | ASME B16.34 | ASME B16.34 |
| Tiêu chuẩn kết nối | ASME B16.25 (hàn) | BSPT / NPT (ren) |
| Nhiệt độ làm việc | ~ -20°C đến 200°C (PTFE/RPTFE) | ~ -29°C đến 180°C |
| Gioăng làm kín | PTFE / RPTFE | RPTFE |
| Khả năng tháo lắp | Tháo được thân giữa (cần cắt/hàn lại khi bảo trì) | Tháo lắp dễ dàng trực tiếp trên đường ống |
| Độ kín hệ thống | Rất cao (kết nối hàn, không rò rỉ) | Cao (phụ thuộc chất lượng quấn ren) |
| Ứng dụng chính | Hệ thống áp lực cao, hóa chất, dầu khí | Hệ thống nước, khí, thực phẩm, dân dụng – công nghiệp |
| Dải kích thước | DN10 – DN100 | DN15 – DN100 |
| Thi công lắp đặt | Yêu cầu kỹ thuật hàn, khó thi công hơn | Lắp đặt nhanh, dễ thay thế |
| Bảo trì – thay thế | Khó hơn (phải tháo hàn) | Dễ dàng, linh hoạt |
| Tính linh hoạt | Thấp hơn | Cao hơn |
| Chi phí lắp đặt | Cao hơn | Thấp hơn |
Mua van bi inox Arita ARV-100BW-3PC ở đâu uy tín?
Bạn có thể lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng và hiệu quả sử dụng lâu dài.
Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van công nghiệp chính hãng, đầy đủ CO-CQ, giá cạnh tranh.
Hotline:
- 0961.332.786
- 0961.483.239
Cam kết:
- Hàng chính hãng 100%
- Sẵn kho đầy đủ DN10 – DN100
- Tư vấn kỹ thuật chuyên sâu
- Giao hàng nhanh toàn quốc
Kết luận
Van bi inox tay gạt Arita ARV-100BW-3PC là giải pháp tối ưu cho các hệ thống yêu cầu độ bền cao, chống ăn mòn tốt và dễ bảo trì. Với thiết kế 3PC hiện đại cùng vật liệu inox cao cấp, sản phẩm đáp ứng tốt trong môi trường công nghiệp khắc nghiệt.
