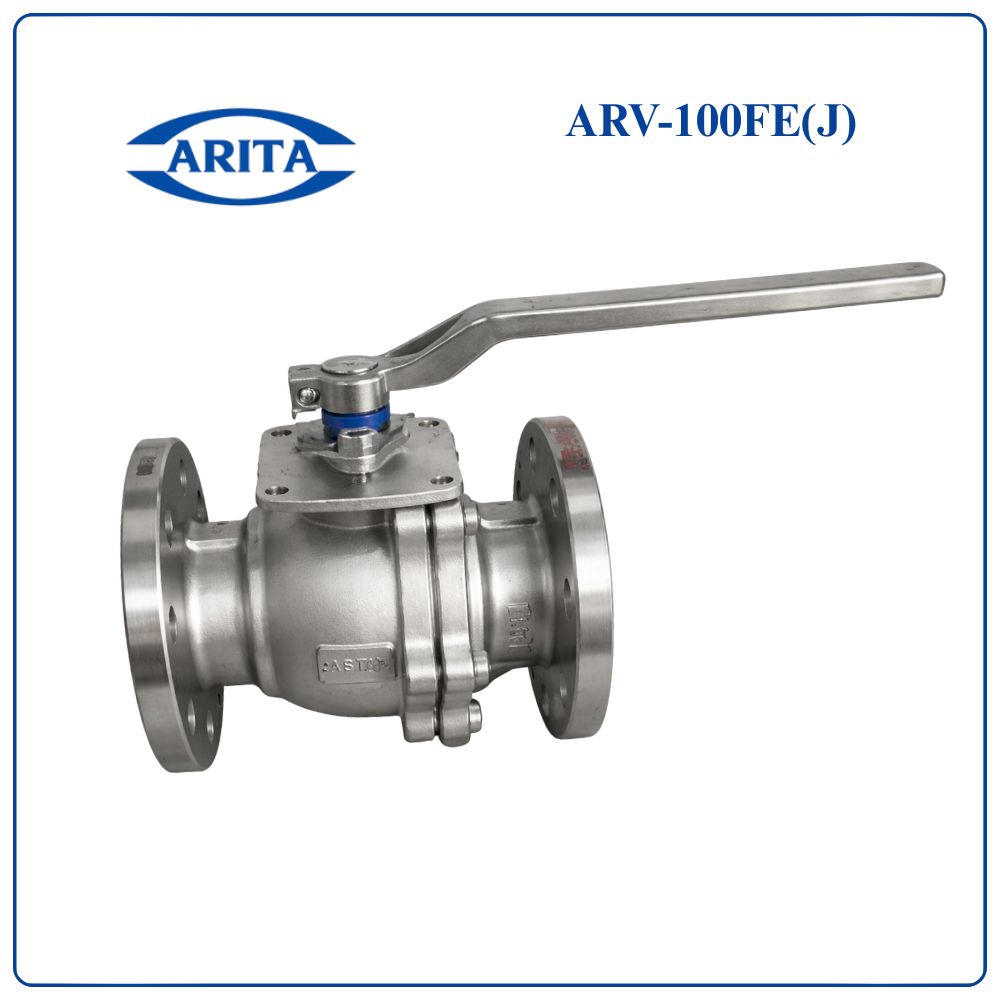

Van bi inox tay gạt Arita ARV-100FE(J)

Khái niệm

Van bi inox tay gạt Arita ARV-100FE(J) là dòng van công nghiệp dạng kết nối mặt bích tiêu chuẩn JIS, sử dụng cơ chế bi xoay 90° để đóng/mở dòng lưu chất. Van được vận hành bằng tay gạt, giúp thao tác nhanh, phù hợp với nhiều hệ thống đường ống công nghiệp.

Đặc điểm

• Thân van inox CF8/CF8M chống ăn mòn tốt
• Kết nối mặt bích tiêu chuẩn JIS B2220
• Bi inox SS304 gia công chính xác
• Gioăng PTFE chịu nhiệt, chống rò rỉ
• Tay gạt vận hành nhẹ, đóng mở nhanh 1/4 vòng
• Làm việc ổn định với nước, dầu, khí

Ứng dụng

Van được sử dụng trong:

• Hệ thống cấp thoát nước
• Hệ thống khí nén
• Đường ống dầu, hóa chất nhẹ
• Nhà máy xử lý nước
• Hệ thống PCCC, HVAC

Thông số kỹ thuật

• Model: ARV-100FE(J)
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS B2220
• Tiêu chuẩn chiều dài: JIS B2002
• Tiêu chuẩn kiểm tra: JIS B2003
• Thân: CF8/CF8M
• Bi: SS304
• Trục: SS304
• Gioăng: PTFE
• Áp lực làm việc: 1.6 MPa
• Áp lực test thân: 3.0 MPa
• Áp lực test khí: 0.6 MPa
• Nhiệt độ: -29°C đến 150°C
• Môi chất: Nước, dầu, khí

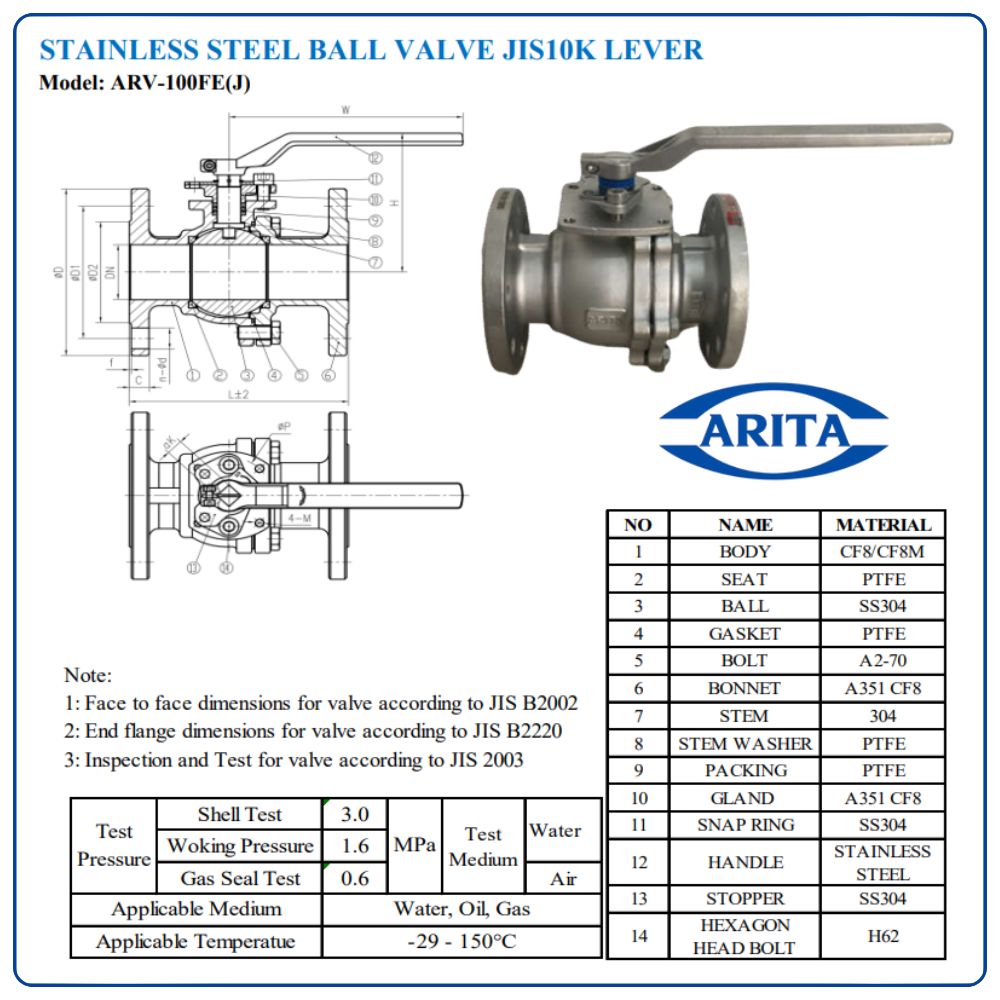

Cấu tạo van bi inox tay gạt Arita ARV-100FE(J)

Van gồm 14 bộ phận chính, mỗi bộ phận có chức năng riêng:

1. Thân van (Body): Là phần vỏ chính của van, làm từ inox CF8/CF8M. Nhiệm vụ là chịu áp lực dòng chảy và liên kết với hệ thống đường ống thông qua mặt bích.
2. Seat (Gioăng đỡ bi): Làm từ PTFE, nằm ôm sát bi van. Bộ phận này giúp tạo độ kín khi van đóng, đồng thời giảm ma sát khi bi xoay.
3. Bi van (Ball): Là chi tiết quan trọng nhất, có lỗ xuyên tâm. Khi xoay, lỗ này sẽ trùng hoặc lệch với đường ống để điều tiết dòng chảy.
4. Gasket (Gioăng làm kín thân): Được đặt giữa các bề mặt ghép nối của thân van, giúp ngăn rò rỉ lưu chất ra ngoài.
5. Bu lông (Bolt): Dùng để cố định các phần thân van và nắp van lại với nhau, đảm bảo kết cấu chắc chắn.
6. Nắp van (Bonnet): Phần trên của thân van, nơi lắp trục và các chi tiết điều khiển. Nắp giúp bảo vệ và giữ ổn định cơ cấu bên trong.
7. Trục van (Stem): Truyền lực từ tay gạt xuống bi van. Khi xoay tay gạt, trục sẽ làm bi quay theo.
8. Vòng đệm trục (Stem Washer): Giúp giảm ma sát và tăng độ kín tại vị trí trục xuyên qua thân van.
9. Packing (Gioăng trục): Ngăn không cho lưu chất rò rỉ ra ngoài theo đường trục.
10. Gland (Ốp siết gioăng): Dùng để ép chặt packing, giúp tăng độ kín khi vận hành.
11. Snap Ring (Vòng hãm): Giữ cố định các chi tiết trên trục, tránh bung hoặc lệch trong quá trình sử dụng.
12. Tay gạt (Handle): Bộ phận điều khiển chính. Người dùng chỉ cần gạt 90° để đóng/mở van.
13. Stopper (Chốt chặn): Giới hạn góc quay của tay gạt, đảm bảo van chỉ hoạt động trong phạm vi cho phép.
14. Bulong lục giác (Hexagon Head Bolt): Dùng để siết chặt các bộ phận phụ trợ, tăng độ chắc chắn cho toàn bộ van.

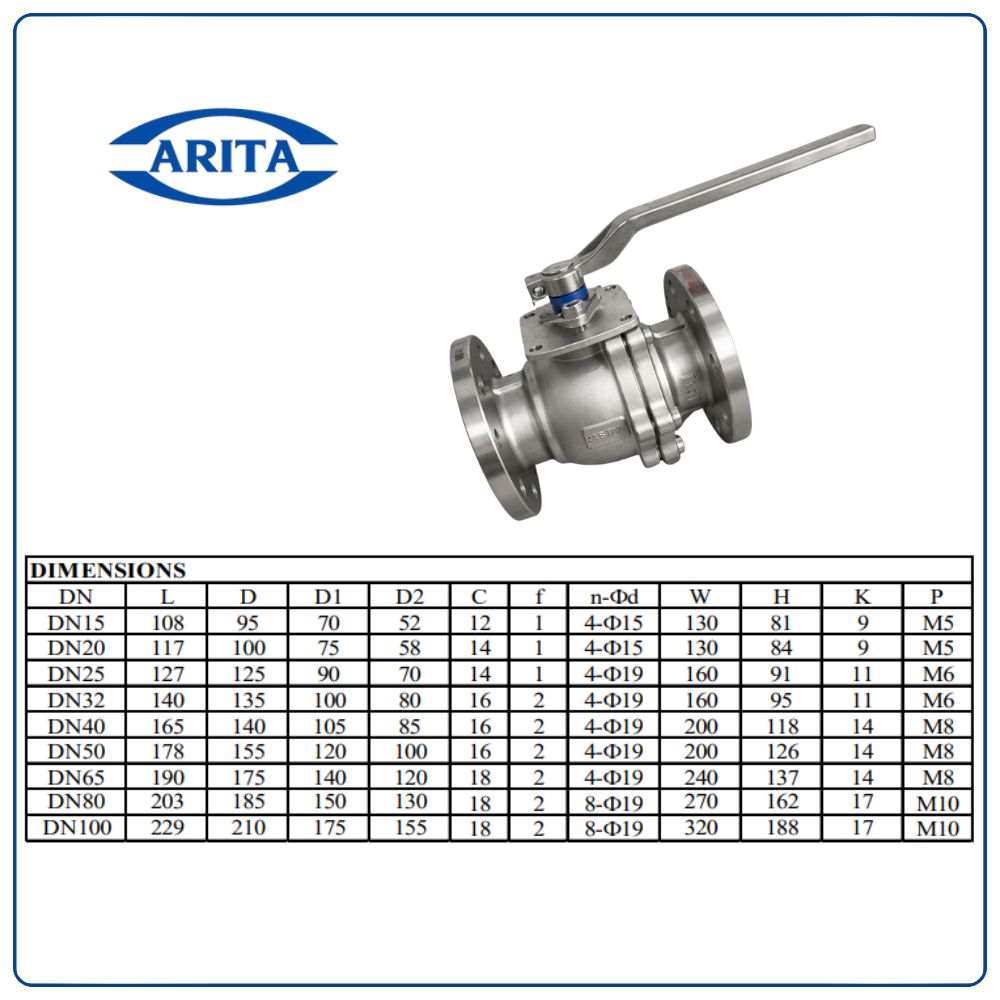

Bảng kích thước van bi inox tay gạt Arita ARV-100FE(J)

Hướng dẫn lắp đặt chi tiết

Bước 1: Kiểm tra trước khi lắp

• Đối chiếu kích thước DN, tiêu chuẩn mặt bích JIS
• Kiểm tra bề mặt mặt bích không bị cong, vênh
• Làm sạch bên trong đường ống (loại bỏ cặn, rác, xỉ hàn)

Bước 2: Chuẩn bị lắp đặt

• Chuẩn bị gioăng làm kín phù hợp (PTFE hoặc cao su)
• Chuẩn bị bulong, đai ốc đúng kích thước
• Đưa van về trạng thái mở nhẹ (không đóng kín hoàn toàn) để tránh kẹt bi khi siết

Bước 3: Lắp van vào đường ống

• Đặt van vào giữa hai mặt bích
• Căn chỉnh tâm van trùng với tâm đường ống
• Lắp bulong xuyên qua các lỗ mặt bích

Bước 4: Siết bulong

• Siết theo hình chéo (hình sao) để lực phân bổ đều
• Siết từ từ từng vòng, không siết lệch một phía
• Đảm bảo lực siết đủ chặt nhưng không quá mạnh gây biến dạng gioăng

Bước 5: Kiểm tra sau lắp

• Mở/đóng thử van nhiều lần
• Kiểm tra rò rỉ tại mặt bích và trục
• Cho hệ thống chạy thử với áp lực thấp trước khi vận hành chính thức

Lưu ý khi sử dụng

• Không dùng lực quá mạnh khi gạt tay
• Tránh đóng/mở liên tục với tốc độ cao
• Bảo trì định kỳ, kiểm tra gioăng và bulong
