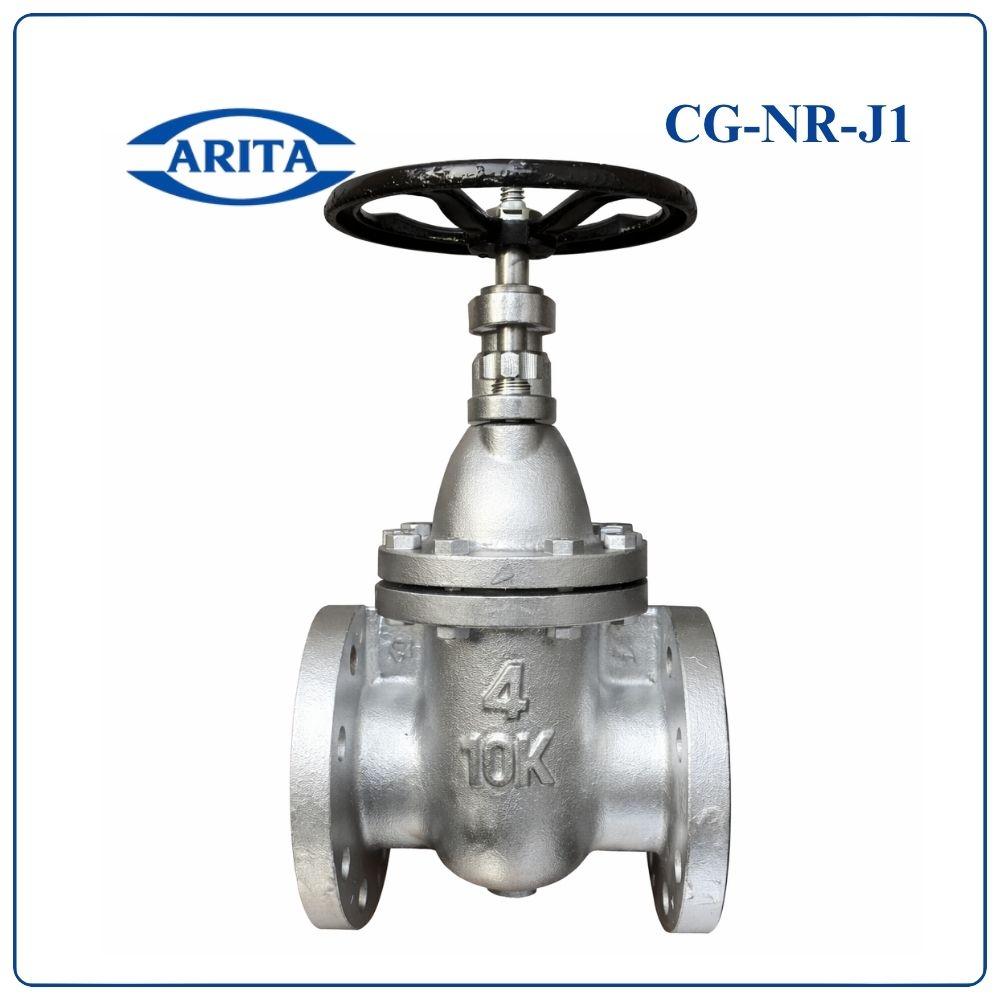

Van cổng ty chìm Arita CG-NR-J1 là gì?
Van cổng ty chìm Arita CG-NR-J1 là thiết bị đóng mở dòng chảy theo cơ chế nâng hạ đĩa van. Khi xoay vô lăng, đĩa van di chuyển lên xuống bên trong thân van để mở hoặc chặn lưu chất.
Thiết kế ty chìm giúp phần trục không nhô lên khi vận hành, rất phù hợp với không gian thấp, hố van hoặc các hệ thống cần tiết kiệm diện tích.

Thông số kỹ thuật
- Model: CG-NR-J1
- Thương hiệu: Arita
- Loại van: Van cổng ty chìm
- Kết nối: Mặt bích JIS 10K
- Thân van: Gang đúc
- Ty van: Inox
- Đĩa van: Gang
- Gioăng: Không amiang
- Áp lực làm việc: 16 kgf/cm²
- Áp lực test thân: 21.1 kgf/cm²
- Áp lực ghế: 15.0 kgf/cm²
- Nhiệt độ làm việc: -10 đến 120°C
- Kích thước: DN40 – DN300

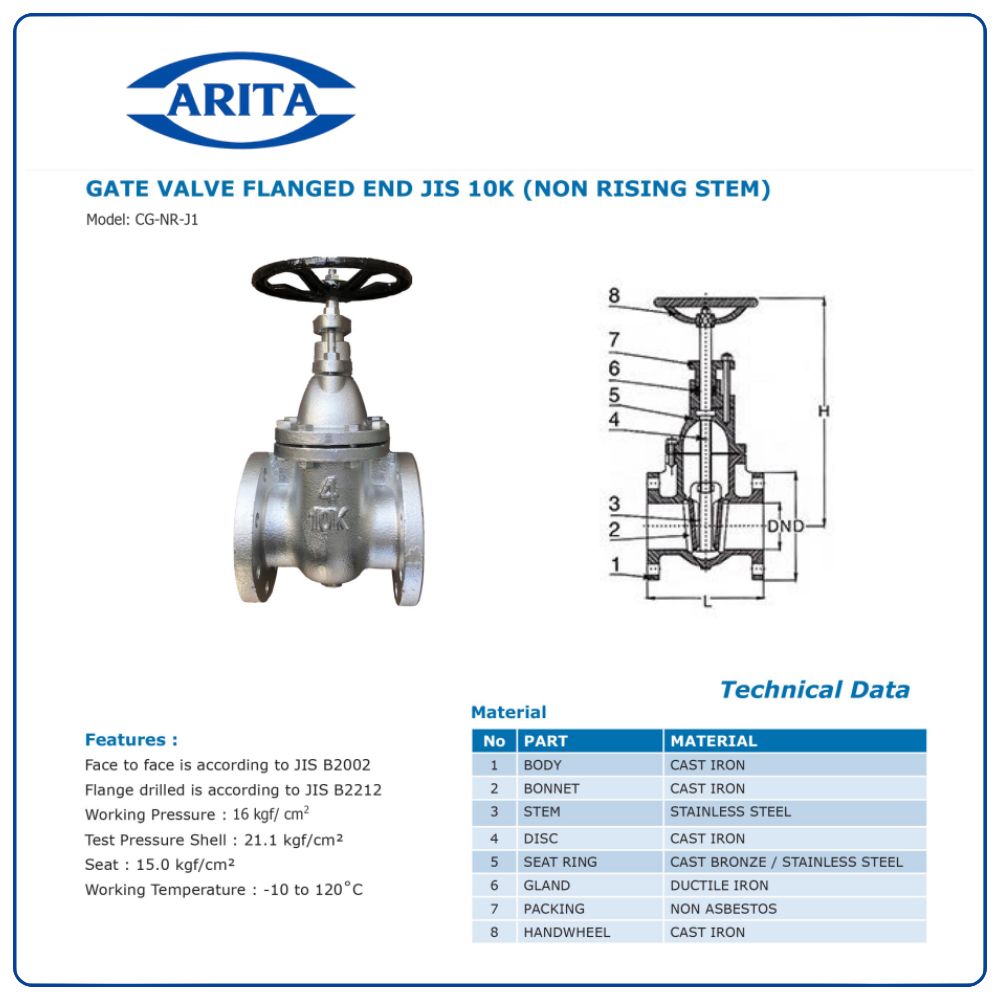

Cấu tạo van cổng ty chìm Arita CG-NR-J1
Van được cấu tạo gồm 8 bộ phận chính đúng theo catalogue:
- Body (Thân van) – Gang đúc chắc chắn, chịu áp lực tốt
- Bonnet (Nắp van) – Liên kết với thân bằng bulong
- Stem (Ty van) – Inox chống gỉ, truyền động đóng mở
- Disc (Đĩa van) – Bộ phận trực tiếp đóng mở dòng chảy
- Seat Ring (Vòng làm kín) – Đồng/inox giúp đóng kín tốt
- Gland (Bộ chèn kín) – Giữ độ kín cho ty van
- Packing (Gioăng làm kín) – Không amiang, chống rò rỉ
- Handwheel (Vô lăng) – Điều khiển vận hành van

Cấu tạo 8 phần này giúp van vận hành ổn định, độ kín cao và bền bỉ lâu dài.
Ưu điểm nổi bật
- Thiết kế ty chìm tiết kiệm không gian
- Đóng mở nhẹ, vận hành ổn định
- Độ kín cao, hạn chế rò rỉ
- Thân gang dày chịu lực tốt
- Chuẩn mặt bích JIS 10K dễ lắp đặt
- Giá thành tối ưu cho công trình
Ứng dụng thực tế
Van cổng ty chìm Arita CG-NR-J1 được sử dụng phổ biến trong:
- Hệ thống cấp nước sạch
- Hệ thống PCCC
- Nhà máy xử lý nước
- Hệ thống HVAC
- Trạm bơm công nghiệp
- Đường ống dầu nhẹ
- Hệ thống hơi áp lực thấp

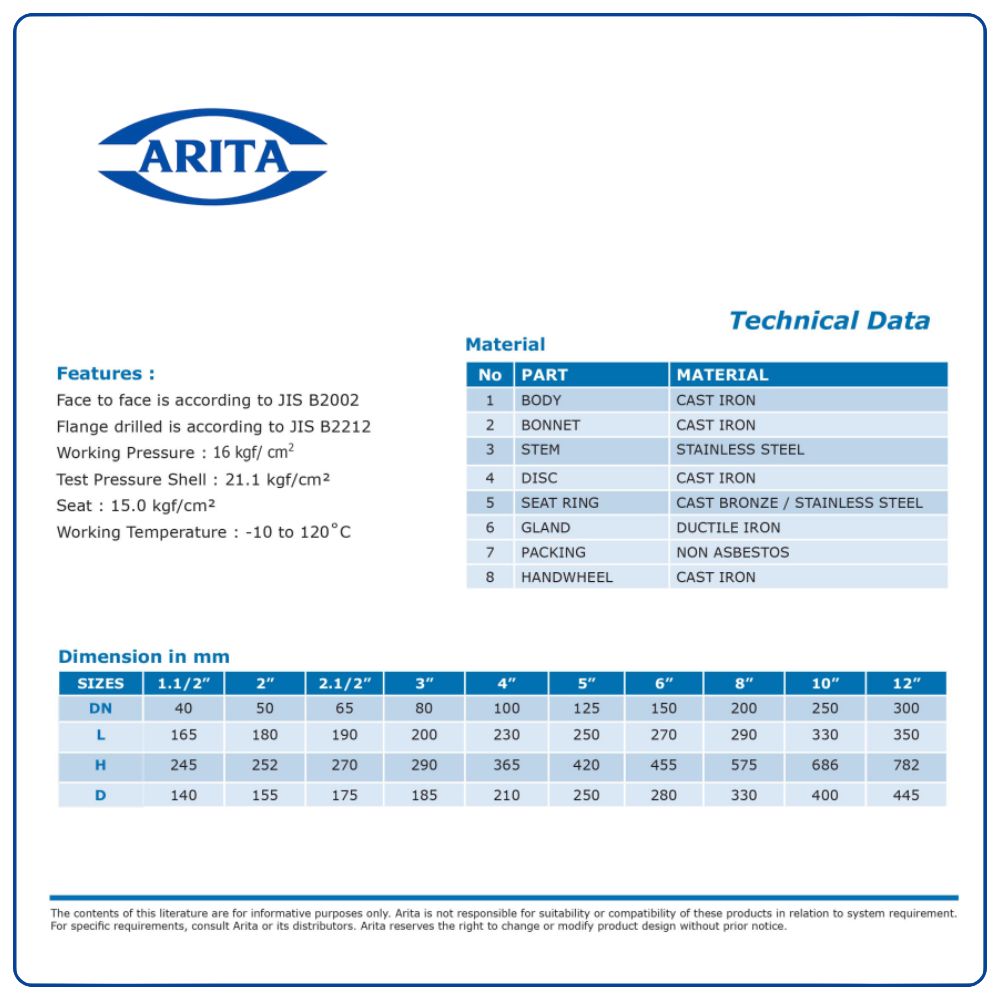

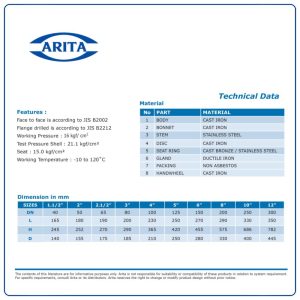

Bảng kích thước tiêu chuẩn
| Kích thước | DN | Chiều dài L (mm) | Chiều cao H (mm) | Đường kính D (mm) |
| 1 1/2” | 40 | 165 | 245 | 140 |
| 2” | 50 | 180 | 252 | 155 |
| 2 1/2” | 65 | 190 | 270 | 175 |
| 3” | 80 | 200 | 290 | 185 |
| 4” | 100 | 230 | 365 | 210 |
| 5” | 125 | 250 | 420 | 250 |
| 6” | 150 | 270 | 455 | 280 |
| 8” | 200 | 290 | 575 | 330 |
| 10” | 250 | 330 | 686 | 400 |
| 12” | 300 | 350 | 782 | 445 |
Hướng dẫn lắp đặt và sử dụng
- Lắp đúng chiều mặt bích theo tiêu chuẩn JIS 10K
- Siết bulong đều lực để tránh lệch mặt bích
- Không dùng van để điều tiết lưu lượng
- Nên mở hết hoặc đóng hết khi vận hành
- Kiểm tra gioăng và bulong định kỳ
- Bảo dưỡng ty van để tăng tuổi thọ
Địa chỉ cung cấp van cổng Arita CG-NR-J1 uy tín
Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam là đơn vị chuyên cung cấp van cổng ty chìm Arita CG-NR-J1 chính hãng, đầy đủ kích thước DN40 đến DN300, sẵn kho số lượng lớn cho công trình và dự án.
Liên hệ tư vấn và đặt hàng:
- 0961.332.786
- 0961.483.239
Cam kết:
- Hàng chính hãng chất lượng cao
- Đầy đủ CO CQ
- Giá tốt cho đại lý và dự án
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật tận nơi
