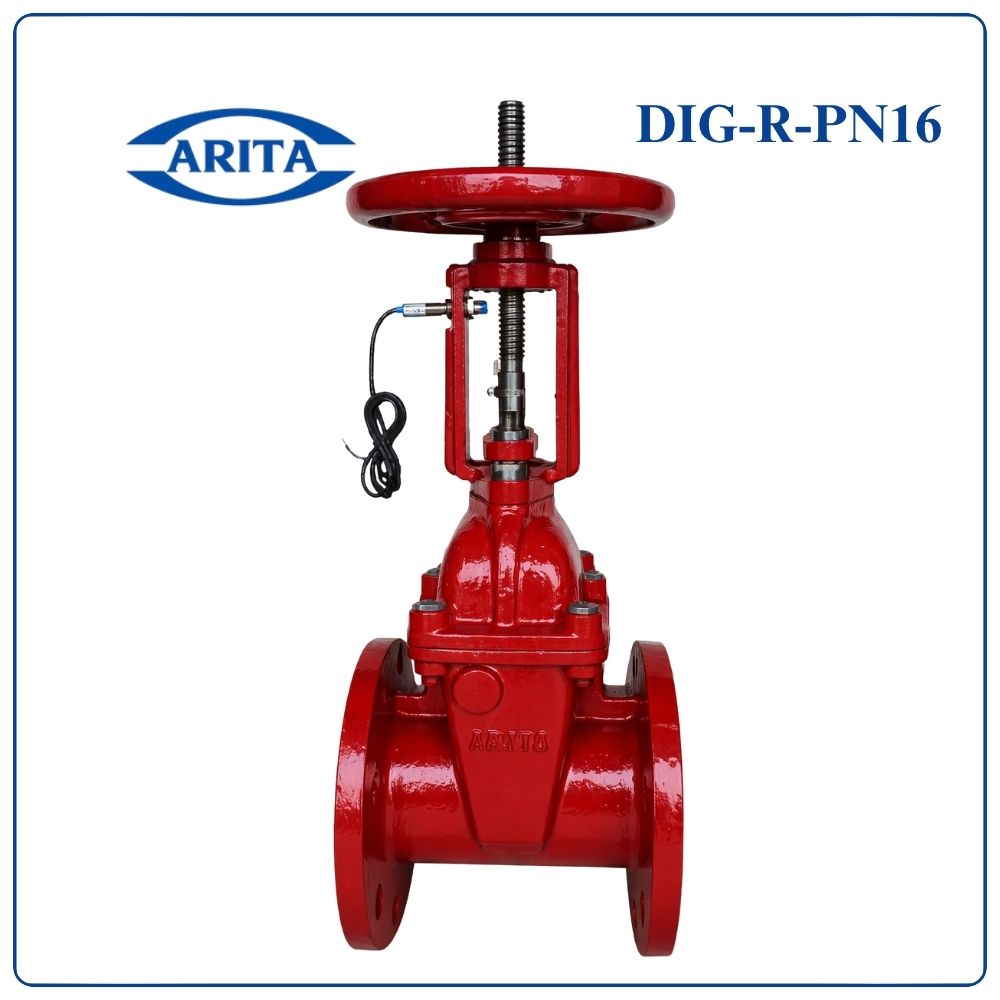

Van cổng ty nổi Arita DIG-R-PN16

 Van cổng ty nổi Arita DIG-R-PN16 là gì?

Van cổng ty nổi Arita DIG-R-PN16 là dòng OS&Y Gate Valve (Outside Screw and Yoke), hoạt động bằng cách xoay tay quay để nâng hạ ty van và đĩa van theo phương thẳng đứng.

Khi van mở, phần ty sẽ nhô lên rõ ràng, giúp người vận hành dễ dàng nhận biết trạng thái đóng mở mà không cần kiểm tra trực tiếp bên trong đường ống.

Dòng van này đặc biệt phù hợp cho:

• Hệ thống PCCC
• Phòng máy bơm
• Nhà máy xử lý nước
• Hệ thống HVAC
• Đường ống công nghiệp
• Hệ thống cấp nước tòa nhà

Thông số kỹ thuật

• Model: DIG-R-PN16
• Thương hiệu: Arita
• Xuất xứ: Malaysia
• Loại van: Van cổng ty nổi
• Tiêu chuẩn thiết kế: BS5163
• Mặt bích: BS4504 PN16
• Thân van: Gang cầu phủ epoxy
• Đĩa van: Gang cầu + EPDM
• Ty van: Inox SS420
• Áp suất làm việc: PN16
• Áp suất test thân: 24 kgf/cm²
• Áp suất kín: 17.6 kgf/cm²
• Nhiệt độ làm việc: Max 80°C
• Môi trường: Nước sạch
• Kích thước: DN50 – DN600

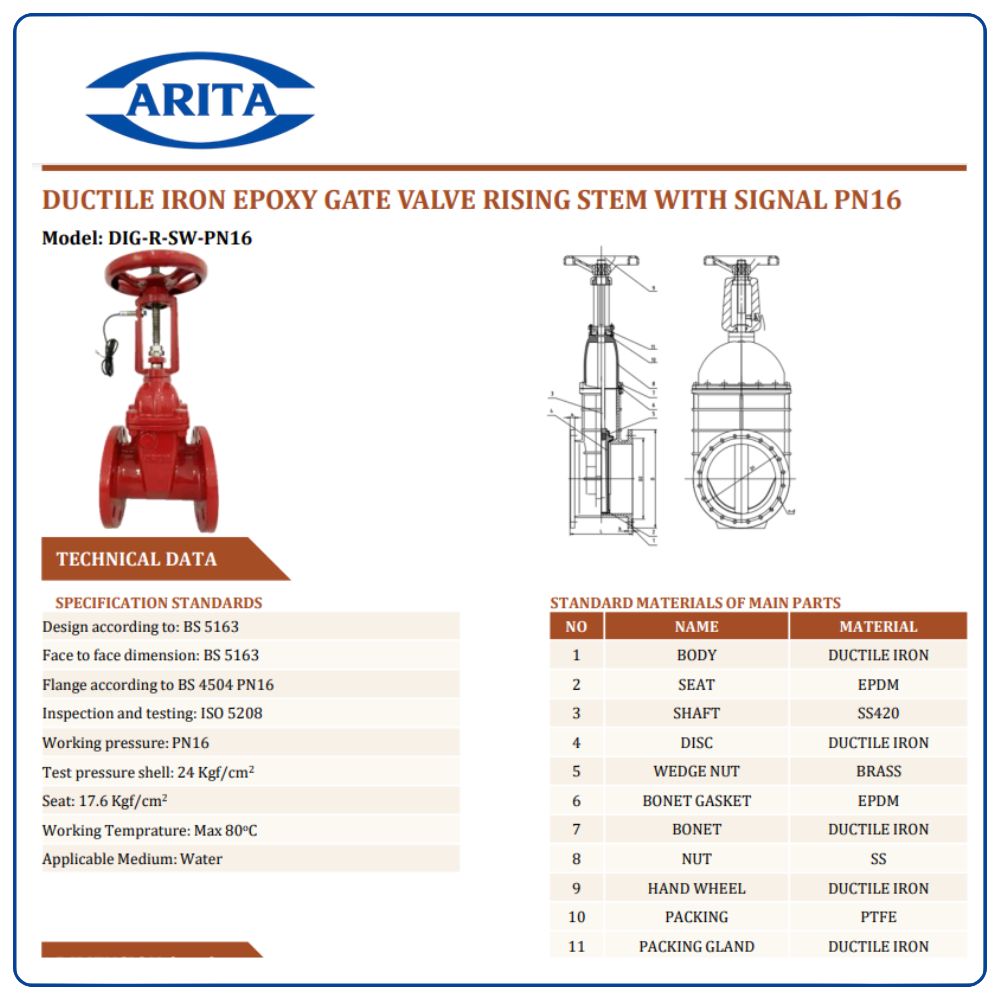

Cấu tạo van cổng ty nổi Arita DIG-R-PN16

Van được cấu tạo từ 11 bộ phận chính, mỗi chi tiết đóng vai trò quan trọng trong việc đảm bảo độ kín, độ bền và khả năng vận hành ổn định.

Cấu tạo gồm:

1. Body (Thân van): Gang cầu phủ epoxy chịu áp lực cao, chống ăn mòn và tăng tuổi thọ sử dụng.
2. Seat (Lớp làm kín): Cao su EPDM giúp đĩa van đóng kín tuyệt đối, hạn chế rò rỉ.
3. Shaft (Ty van): Inox SS420 chống gỉ, chịu lực tốt và truyền động ổn định.
4. Disc (Đĩa van): Gang cầu chắc chắn, trực tiếp đóng mở dòng lưu chất.
5. Wedge Nut (Đai ốc nêm): Đồng thau giúp liên kết đĩa và ty van chính xác.
6. Bonnet Gasket (Gioăng nắp): EPDM tăng độ kín tại điểm tiếp giáp thân và nắp.
7. Bonnet (Nắp van): Gang cầu bảo vệ hệ thống trục và gioăng.
8. Nut (Đai ốc): Inox liên kết chắc chắn bộ truyền động.
9. Handwheel (Tay quay): Gang cầu, thao tác đóng mở nhẹ và bền.
10. Packing (Gioăng chèn): PTFE chống rò rỉ tại khu vực ty van.
11. Packing Gland (Bộ siết gioăng): Siết chặt gioăng chèn, đảm bảo độ kín lâu dài.

Điểm nổi bật của dòng van này là thiết kế ty nổi, giúp kỹ thuật viên dễ dàng quan sát van đang mở hay đóng, rất lý tưởng cho hệ thống PCCC.

Ưu điểm nổi bật

• Ty nổi dễ nhận biết trạng thái vận hành
• Đĩa EPDM kín nước tuyệt đối
• Thân gang cầu phủ epoxy chống gỉ
• Ty inox SS420 bền bỉ
• Đóng mở nhẹ, vận hành ổn định
• Dễ bảo trì và thay gioăng
• Chuẩn mặt bích PN16 phổ biến

Ứng dụng thực tế

Van cổng ty nổi Arita DIG-R-PN16 được sử dụng rộng rãi trong:

• Hệ thống PCCC
• Phòng bơm tăng áp
• Hệ thống HVAC
• Nhà máy xử lý nước
• Hệ thống cấp nước sạch
• Nhà máy công nghiệp
• Đường ống kỹ thuật tòa nhà

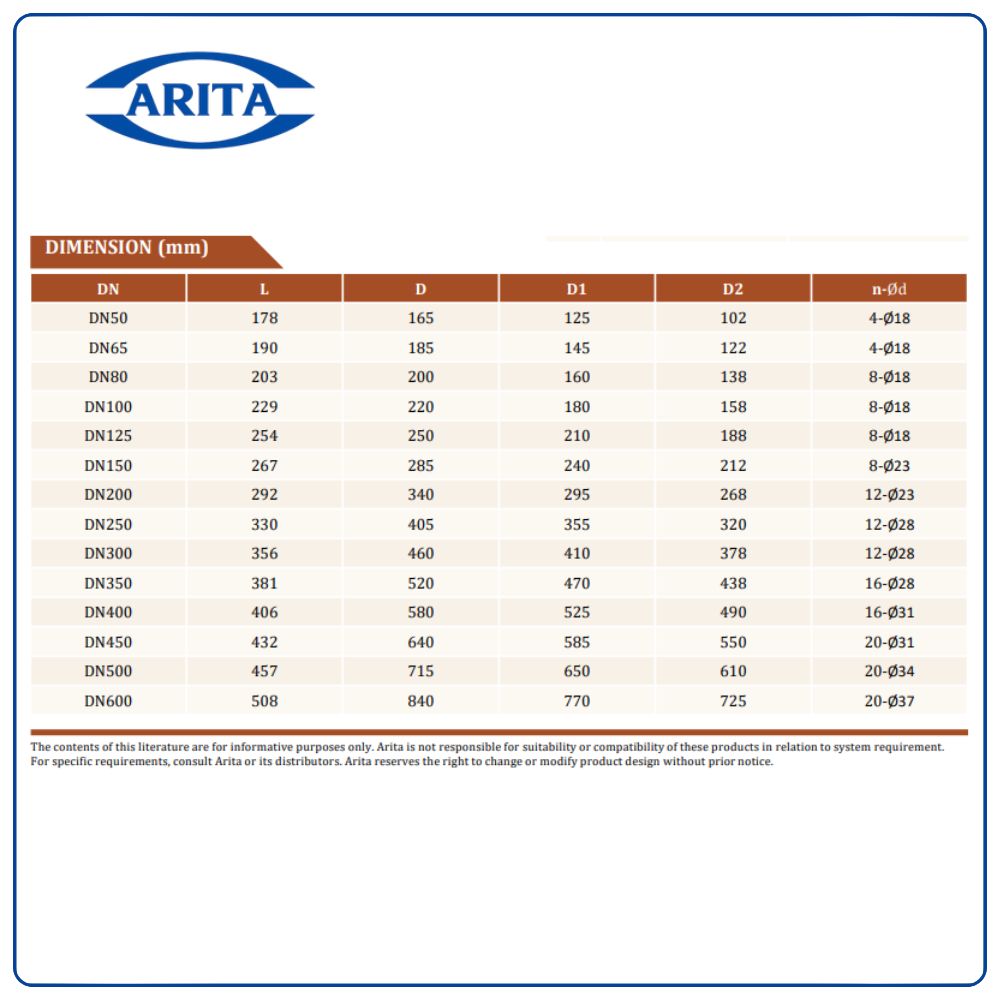

Bảng kích thước tiêu chuẩn

Hướng dẫn lắp đặt và sử dụng

• Lắp đúng tiêu chuẩn mặt bích PN16
• Chừa không gian cho hành trình ty nổi
• Không dùng để điều tiết lưu lượng
• Kiểm tra packing PTFE định kỳ
• Bôi trơn phần ren ty van
• Mở hoặc đóng hoàn toàn khi sử dụng

Địa chỉ cung cấp uy tín

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van cổng ty nổi Arita DIG-R-PN16 chính hãng Malaysia, đầy đủ kích thước DN50 – DN600.

• 0961.332.786
• 0961.483.239

Cam kết:

• Hàng chính hãng
• CO CQ đầy đủ
• Giao hàng nhanh toàn quốc
• Hỗ trợ kỹ thuật tận nơi
• Giá tốt cho dự án và đại lý
