Van cổng ty nổi inox Arita ARV-101FE(J)

Van cổng ty nổi inox Arita ARV-101FE(J) là gì?

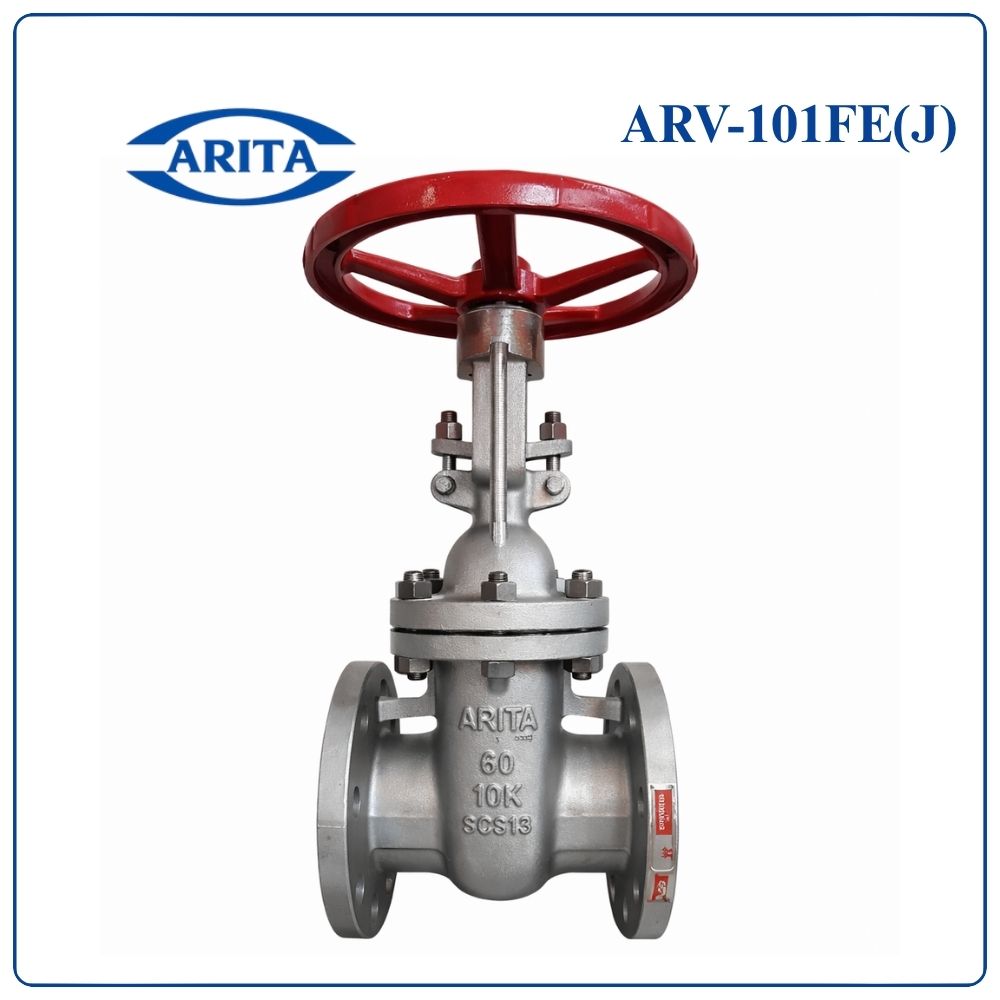

Arita ARV-101FE(J) là dòng van cổng ty nổi inox mặt bích JIS10K, hoạt động bằng cách xoay tay quay để nâng hạ đĩa van theo phương thẳng đứng.

Khi van mở, phần ty sẽ nhô lên bên ngoài thân van, giúp người vận hành dễ dàng nhận biết trạng thái đóng hoặc mở mà không cần kiểm tra lưu lượng thực tế.

Thông số kỹ thuật

• Model: ARV-101FE(J)
• Thương hiệu: Arita
• Xuất xứ: Malaysia
• Loại van: Van cổng ty nổi inox
• Tiêu chuẩn thiết kế: API 603
• Mặt bích: JIS B2220 – JIS10K
• Thân van: Inox A351 CF8
• Đĩa van: Inox A351 CF8
• Ty van: Inox F304
• Gioăng: SS304 + Graphite
• Áp suất làm việc: 16 kgf/cm²
• Áp suất test thân: 30 kgf/cm²
• Áp suất kín seat: 22 kgf/cm²
• Nhiệt độ làm việc: -29 đến 425°C
• Môi trường: Nước, dầu, khí
• Kích thước: DN40 – DN200

Cấu tạo van cổng ty nổi inox Arita ARV-101FE(J)

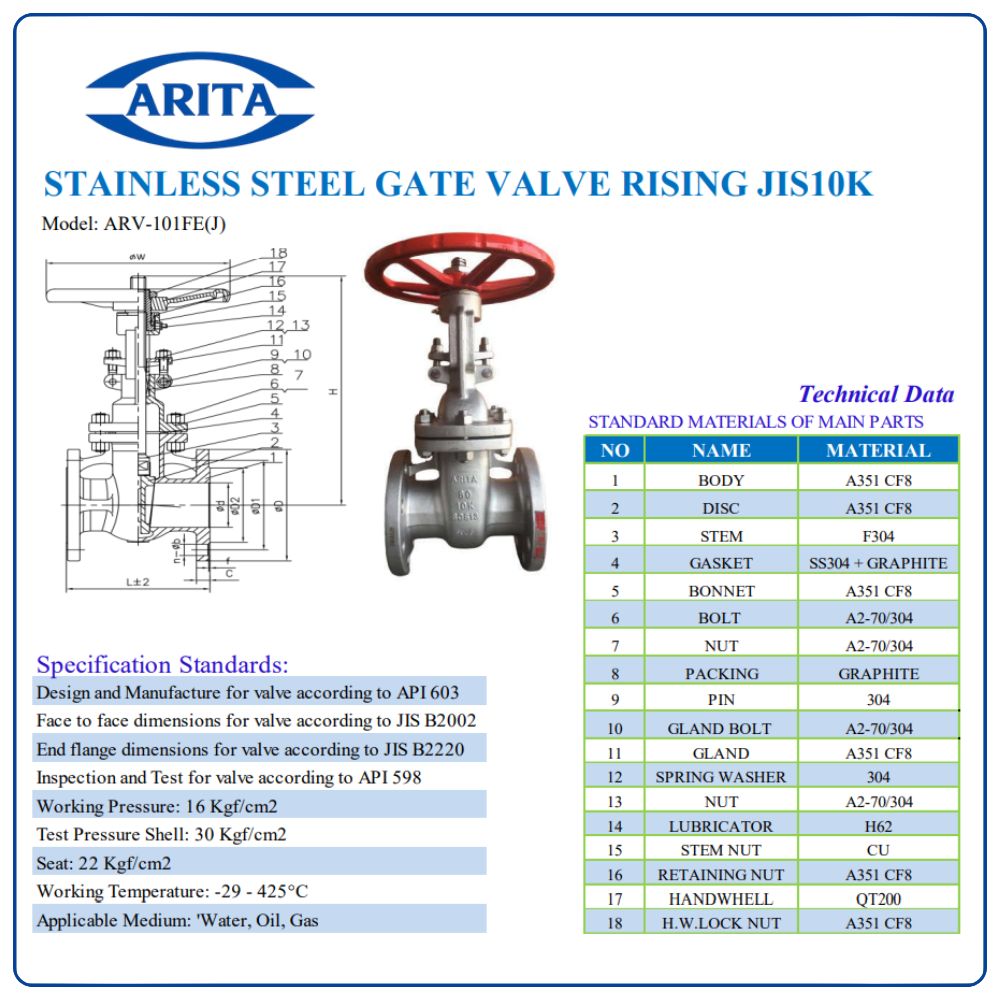

Van được cấu tạo từ 18 bộ phận chính, thiết kế tối ưu cho khả năng chịu nhiệt, chịu áp và chống ăn mòn trong môi trường công nghiệp.

Cấu tạo gồm:

1. Body (Thân van): Inox đúc A351 CF8, chịu áp lực cao, chống oxy hóa tốt.
2. Disc (Đĩa van): Inox CF8, trực tiếp đóng mở lưu chất.
3. Stem (Ty van): Inox F304, truyền động ổn định và chống mài mòn.
4. Gasket (Gioăng): SS304 + Graphite, đảm bảo độ kín ở nhiệt độ cao.
5. Bonnet (Nắp van): Inox CF8 bảo vệ cụm truyền động.
6. Bolt (Bu lông): Inox A2-70/304 liên kết chắc chắn.
7. Nut (Đai ốc): Inox 304 chống gỉ.
8. Packing: Graphite chịu nhiệt, chống rò rỉ tại ty van.
9. Pin: Chốt định vị inox 304.
10. Gland Bolt: Bu lông siết gioăng.
11. Gland: Bộ ép gioăng bằng inox CF8.
12. Spring Washer: Vòng đệm vênh inox 304.
13. Nut: Đai ốc phụ trợ bộ truyền động.
14. Lubricator: Đầu châm mỡ đồng H62 giúp bôi trơn ren ty.
15. Stem Nut: Đai ốc đồng, hỗ trợ truyền lực chính xác.
16. Retaining Nut: Đai ốc giữ cố định cụm tay quay.
17. Handwheel: Tay quay gang QT200, thao tác nhẹ.
18. H.W Lock Nut: Đai ốc khóa tay quay bằng inox CF8.

Thiết kế ty nổi inox OS&Y giúp kỹ thuật viên dễ dàng theo dõi trạng thái vận hành và bảo trì thuận tiện hơn.

Ưu điểm nổi bật

• Thân inox CF8 chống gỉ và hóa chất tốt
• Ty nổi dễ quan sát trạng thái van
• Chịu nhiệt cao tới 425°C
• Gioăng graphite kín tuyệt đối
• Phù hợp nước, dầu, khí và hơi nóng
• Độ bền cao, ít bảo trì
• Chuẩn JIS10K dễ lắp đặt

Ứng dụng thực tế

Van cổng ty nổi inox Arita ARV-101FE(J) được sử dụng trong:

• Hệ thống hơi nóng
• Nhà máy thực phẩm
• Hệ thống dầu khí
• Khí nén công nghiệp
• Hệ thống hóa chất nhẹ
• Nhà máy dược phẩm
• Đường ống inox công nghiệp
• Hệ thống xử lý nước sạch

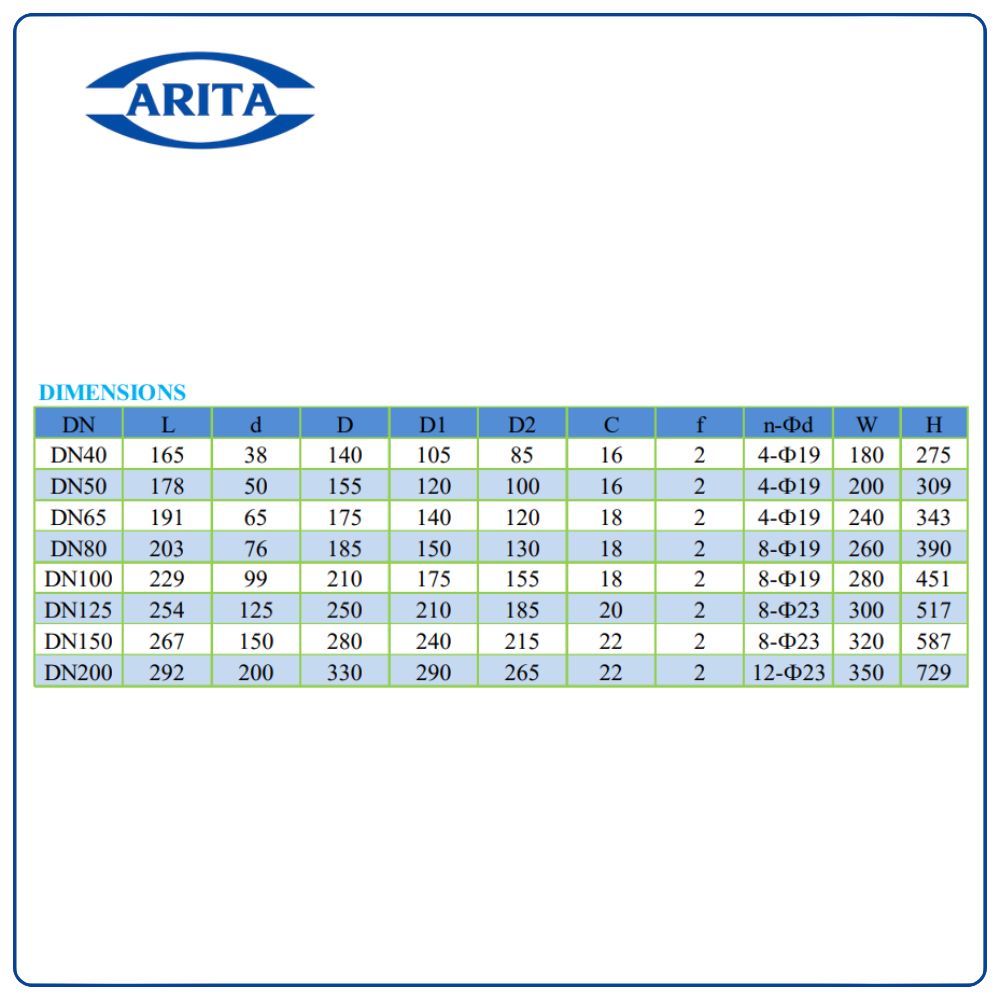

Bảng kích thước tiêu chuẩn

Hướng dẫn lắp đặt và sử dụng

• Lắp đúng chuẩn mặt bích JIS10K
• Chừa khoảng trống phía trên cho hành trình ty nổi
• Không dùng để điều tiết lưu lượng
• Kiểm tra packing graphite định kỳ
• Châm mỡ đầu lubricator để ren ty hoạt động mượt
• Mở hoặc đóng hoàn toàn khi vận hành

Địa chỉ cung cấp uy tín

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van cổng ty nổi inox Arita ARV-101FE(J) chính hãng Malaysia, đầy đủ size DN40 – DN200.
