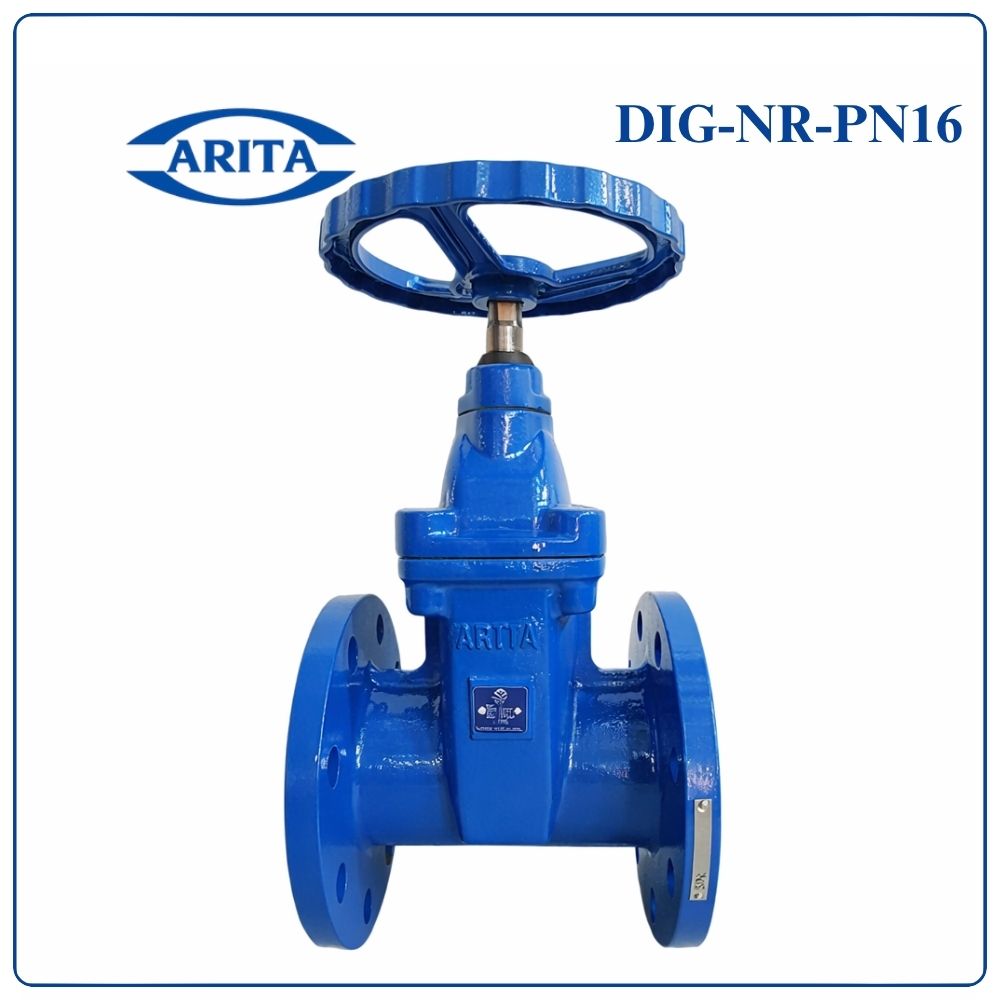

Van cổng ty chìm Arita DIG-NR-PN16

Van cổng ty chìm Arita DIG-NR-PN16 là gì?

Arita DIG-NR-PN16 là dòng van cổng gang cầu ty chìm bọc cao su kín nước, sử dụng cơ chế đĩa cao su EPDM ép kín hoàn toàn vào thân van khi đóng.

Khác với dòng van gang seat kim loại, model DIG-NR-PN16 sử dụng resilient seated gate valve, giúp:

• Đóng kín tuyệt đối
• Không rò rỉ nước
• Hoạt động êm
• Phù hợp hệ thống nước sạch
• Độ bền gioăng cao

Thiết kế ty chìm giúp tiết kiệm không gian, rất phù hợp lắp âm hố van, tủ PCCC hoặc khu vực trần thấp.

Thông số kỹ thuật

• Model: DIG-NR-PN16
• Thương hiệu: Arita
• Xuất xứ: Malaysia
• Loại van: Van cổng ty chìm gang cầu
• Tiêu chuẩn: BS5163 / PN16
• Thân van: Gang cầu Ductile Iron phủ Epoxy
• Đĩa van: Gang cầu bọc EPDM
• Ty van: Inox SS
• Kết nối: Mặt bích PN16
• Áp suất làm việc: 1.6 MPa
• Áp suất test thân: 2.4 MPa
• Áp suất test kín: 1.76 MPa
• Nhiệt độ làm việc: Max 80°C
• Môi trường: Nước sạch
• Kích thước: DN50 – DN400

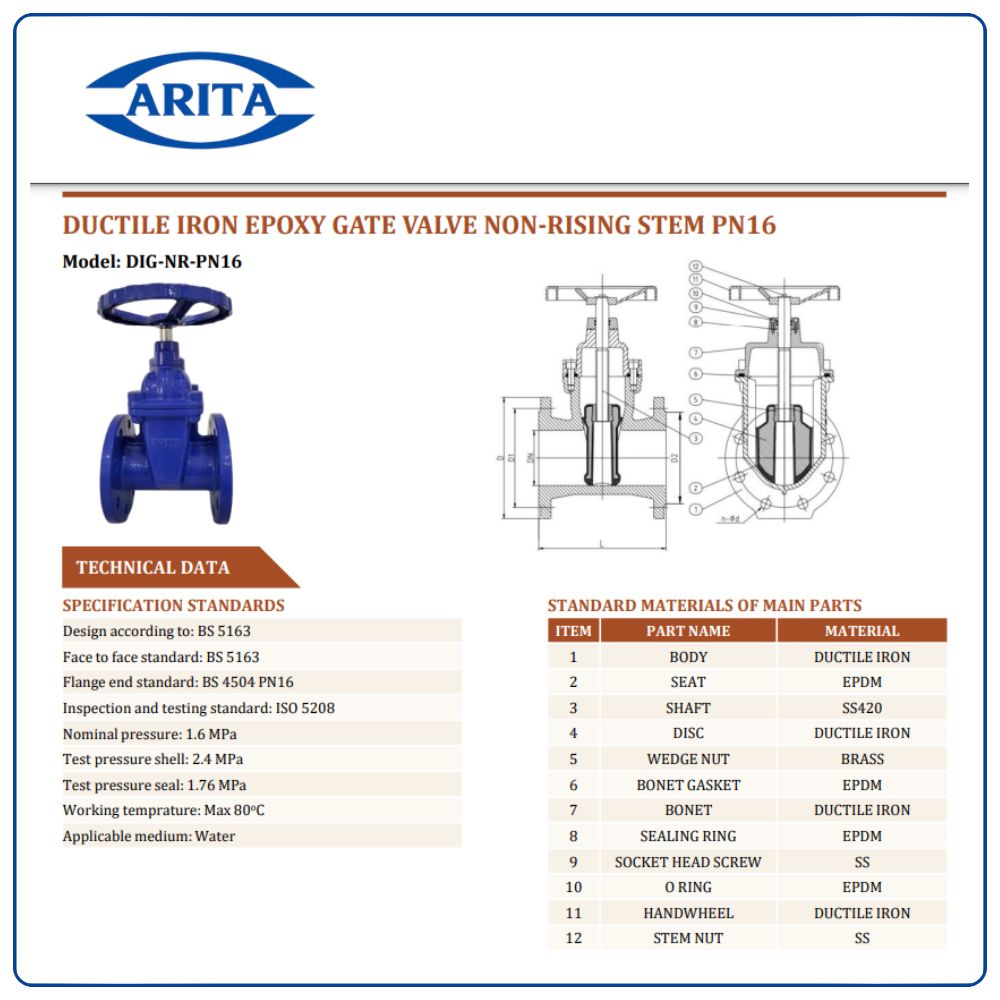

Cấu tạo van cổng ty chìm Arita DIG-NR-PN16

Van được cấu tạo 12 bộ phận đúng theo hình catalogue:

1. Body (Thân van) – Gang cầu phủ epoxy chống ăn mòn
2. Wedge (Đĩa van) – Gang cầu bọc EPDM kín nước
3. Stem (Ty van) – Inox SS chống gỉ
4. Disc Nut / Stem Nut – Đai ốc truyền động
5. Edge Nut – Đai ốc cố định đĩa
6. Bonnet Gasket – Gioăng nắp EPDM
7. Bonnet – Nắp van gang cầu
8. Sealing Ring – Vòng làm kín EPDM
9. Socket Head Screw – Bulong lục giác inox
10. O Ring – Gioăng tròn EPDM
11. Handwheel – Tay quay gang cầu
12. Stem Nut – Đai ốc trục inox

Thiết kế gang cầu + EPDM + inox giúp van vận hành bền bỉ trong môi trường nước sạch, chống rò rỉ hiệu quả.

Ưu điểm nổi bật

• Đĩa bọc cao su EPDM đóng kín 100%
• Thân gang cầu phủ epoxy chống gỉ sét
• Ty chìm tiết kiệm không gian
• Lực đóng mở nhẹ
• Phù hợp nước sạch, PCCC
• Độ bền cao, tuổi thọ lâu dài
• Chuẩn mặt bích PN16 dễ lắp đặt

Ứng dụng thực tế

Van cổng Arita DIG-NR-PN16 được sử dụng rộng rãi trong:

• Hệ thống cấp nước sạch
• Hệ thống PCCC
• Trạm bơm tăng áp
• Hệ thống HVAC
• Nhà máy nước
• Xử lý nước thải
• Hệ thống thủy lợi
• Đường ống nước đô thị

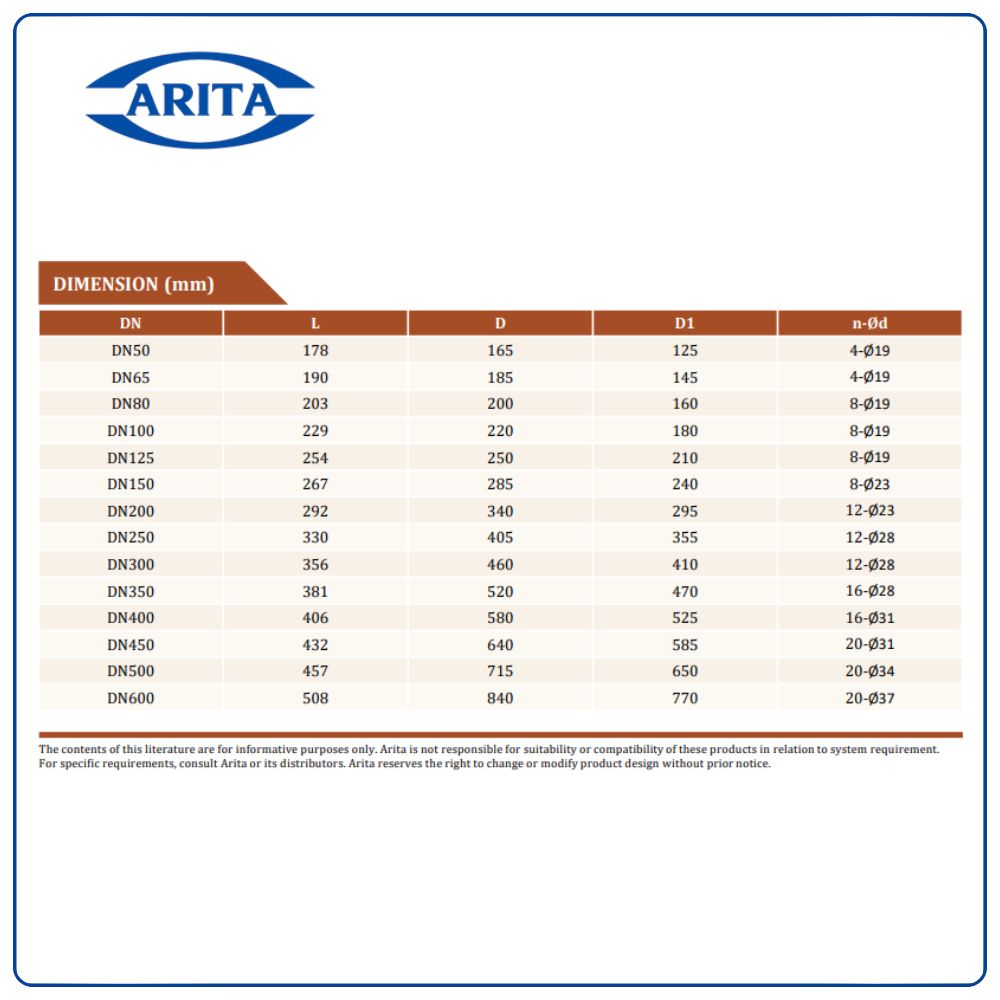

Bảng kích thước tiêu chuẩn

Kích thước trên theo tiêu chuẩn PN16, phù hợp đa số hệ thống đường ống nước công nghiệp.

Hướng dẫn lắp đặt và sử dụng

• Lắp đúng tiêu chuẩn mặt bích PN16
• Siết bulong đối xứng để kín mặt bích
• Không dùng để điều tiết lưu lượng
• Chỉ nên mở hoàn toàn hoặc đóng hoàn toàn
• Kiểm tra lớp epoxy trước khi lắp
• Vệ sinh đường ống tránh cặn làm hư EPDM
• Bảo dưỡng tay quay và ty van định kỳ

Địa chỉ cung cấp van cổng Arita DIG-NR-PN16 uy tín

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van cổng ty chìm Arita DIG-NR-PN16 chính hãng Malaysia, đầy đủ size DN50 đến DN400, hàng sẵn kho số lượng lớn.

Liên hệ tư vấn và đặt hàng:

• 0961.332.786
• 0961.483.239

Cam kết:

• Hàng chính hãng nhập khẩu
• Đầy đủ CO CQ
• Bảo hành rõ ràng
• Giá tốt cho dự án
• Giao hàng nhanh toàn quốc
