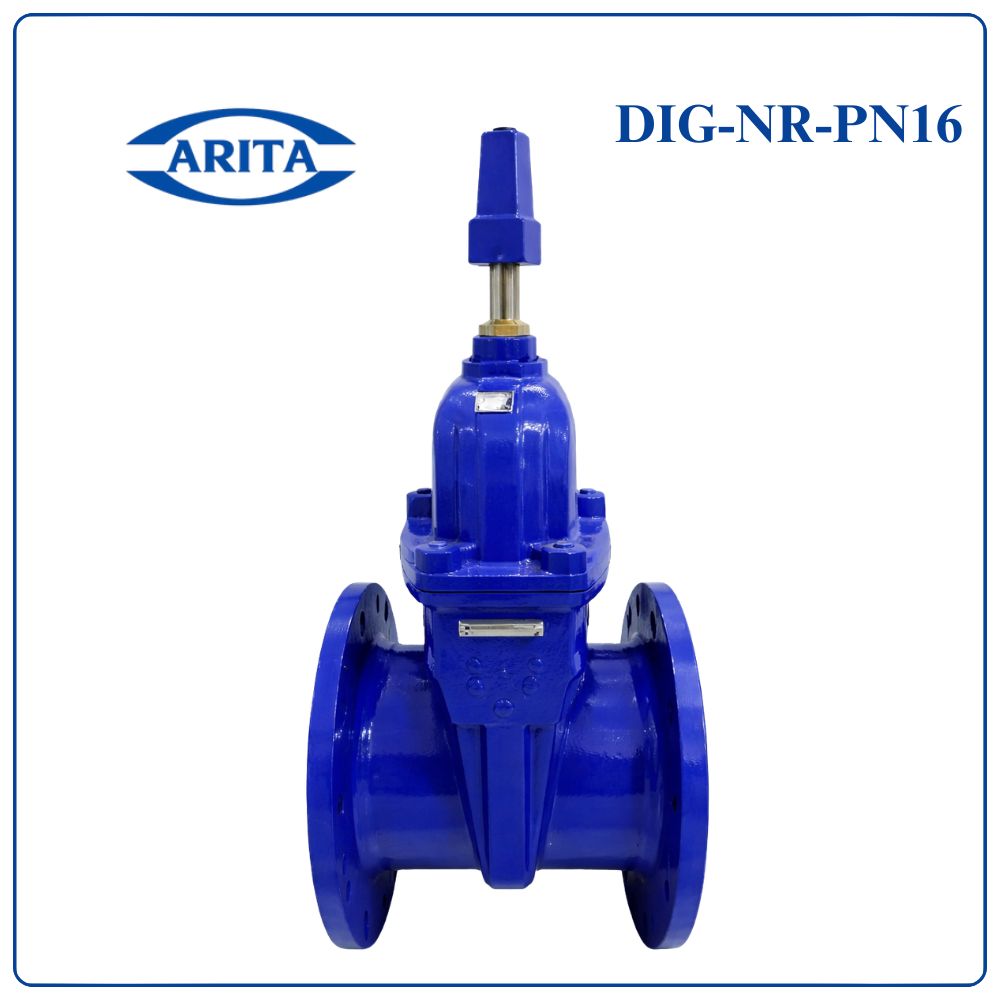

Van cổng ty nắp chụp Arita DIG-NR-PN16

Van cổng ty chìm nắp chụp Arita DIG-NR-PN16 là gì?

Đây là dòng van cổng ty chìm dạng nắp chụp, sử dụng đầu cap top thay cho vô lăng. Khi cần vận hành, kỹ thuật viên dùng tay T hoặc chìa khóa chuyên dụng gắn vào nắp chụp để đóng mở van.

Thiết kế này đặc biệt phù hợp cho:

• Hố van chôn ngầm
• Hệ thống cấp nước đô thị
• Tuyến ống dưới lòng đường
• Hệ thống PCCC ngoài trời
• Phòng bơm tầng hầm

Ưu điểm lớn nhất là giảm nguy cơ va đập, chống bụi đất và bảo vệ đầu trục van tốt hơn loại tay quay.

Thông số kỹ thuật

• Model: DIG-NR-PN16 – Cap Top
• Thương hiệu: Arita
• Xuất xứ: Malaysia
• Loại van: Van cổng ty chìm nắp chụp
• Tiêu chuẩn thiết kế: BS 5163
• Mặt bích: BS 4504 PN16
• Thân van: Gang cầu phủ Epoxy
• Đĩa van: Gang cầu + EPDM
• Ty van: Inox SS416
• Áp suất làm việc: PN16 – 1.6 MPa
• Áp suất test thân: 2.4 MPa
• Áp suất test kín: 1.76 MPa
• Nhiệt độ làm việc: Max 80°C
• Môi trường: Nước sạch
• Kích thước: DN50 – DN600

Cấu tạo van

Van được cấu tạo 14 bộ phận đúng theo hình CAP TOP:

1. Body – Thân gang cầu
2. Wedge – Đĩa gang cầu bọc EPDM
3. Wedge Nut – Đai ốc đồng
4. Stem – Ty inox SS416
5. Bonnet Gasket – Gioăng nắp EPDM
6. Bonnet – Nắp gang cầu
7. O-Ring – Gioăng làm kín
8. Stem Collar – Vòng cổ trục đồng
9. O-Ring – Gioăng phụ
10. O-Ring – Gioăng chống bụi
11. Top Cap – Nắp chụp gang cầu
12. Dust Shield – Chụp chắn bụi EPDM
13. Handwheel Key Head / Operating Head – Đầu vận hành
14. Stem Cap – Nắp bảo vệ trục

Ưu điểm nổi bật

• Thiết kế nắp chụp chuyên dùng cho hố van
• Chống bụi, chống đất cát xâm nhập
• Đĩa EPDM đóng kín tuyệt đối
• Thân gang cầu phủ epoxy chống ăn mòn
• Phù hợp lắp đặt chôn ngầm
• Tuổi thọ cao, ít bảo trì
• Đóng mở bằng khóa chữ T tiện lợi

Ứng dụng thực tế

Van được sử dụng phổ biến trong:

• Hệ thống cấp nước ngầm
• Tuyến ống đô thị
• Hố van ngoài trời
• Hệ thống PCCC sân bãi
• Trạm bơm nước sạch
• Nhà máy xử lý nước
• Hệ thống thủy lợi
• Khu công nghiệp

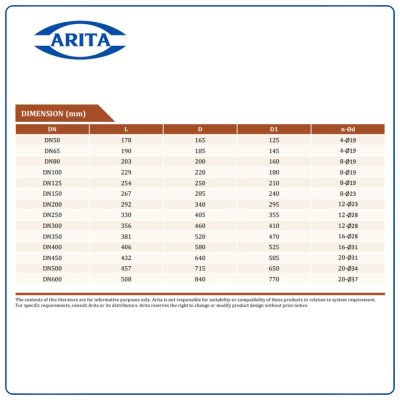

Bảng kích thước tiêu chuẩn

Hướng dẫn lắp đặt và sử dụng

• Lắp đúng chuẩn bích PN16
• Chôn hố van đúng cao độ nắp chụp
• Dùng tay T đúng cỡ để vận hành
• Không dùng van để điều tiết lưu lượng
• Nên mở hoặc đóng hoàn toàn
• Kiểm tra gioăng chống bụi định kỳ
• Tránh đất đá lọt vào đầu cap top

Địa chỉ cung cấp uy tín

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van cổng ty chìm nắp chụp Arita DIG-NR-PN16 chính hãng Malaysia, đầy đủ size DN50 – DN600.

• 0961.332.786
• 0961.483.239

Cam kết:

• Hàng chính hãng nhập khẩu
• Đầy đủ CO CQ
• Giao hàng nhanh toàn quốc
• Hỗ trợ kỹ thuật tận nơi
• Giá tốt cho đại lý và dự án
